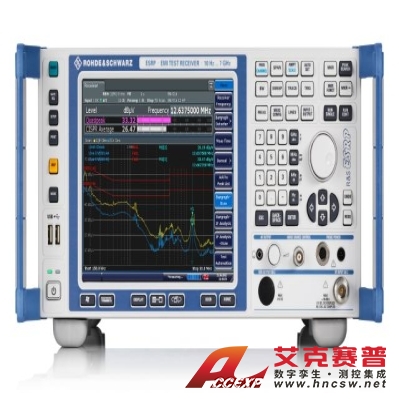

R&S羅德與施瓦茨 ESRP3 EMI電磁干擾測量接收機，頻率范圍 9kHz to 3.6GHz
名稱：其他儀器與工具
品牌：
型號：
簡介：主要特點EMI 測試接收機與信號/頻譜分析儀集于一體加權檢波器：PK+、QPK、CISPR 和 RMS 平均值 (CISPR 16-1-1) 分辨率帶寬符合 CISPR 16-1-1 和 MIL-STD 標準預選和前置放大器基于 FFT 的...
申請服務
- 產品介紹
主要特點
- EMI 測試接收機與信號/頻譜分析儀集于一體
- 加權檢波器：PK+、QPK、CISPR 和 RMS 平均值 (CISPR 16-1-1)
- 分辨率帶寬符合 CISPR 16-1-1 和 MIL-STD 標準
- 預選和前置放大器
- 基于 FFT 的快速時域掃描
專用于執行可靠、穩健的預一致性和診斷測量
R&S ESRP EMI 測試接收機專用于開發階段的診斷測量和預一致性測量，以便產品準備好接受最終的認證測試。在 10 Hz 至 7 GHz 的頻率范圍內，接收機使用傳統的步進式頻率掃描或基于 FFT 的時域掃描（可大幅加快測量）測量電磁干擾。R&S ESRP 也可作為功能全面、強大的信號與頻譜分析儀，并適用于實驗室應用。R&S ESRP 配備觸摸屏和直觀的菜單結構，易于在任何模式下進行操作。
特性和優點
復雜的預一致性測量
符合商業和軍事標準的干擾測量
- 檢波器符合 CISPR 16-1-1 標準：準峰值、CISPR 平均值、RMS 平均值
- 6 dB 帶寬符合 CISPR 16-1-1 標準：200 Hz、9 KHz、120 kHz 和 1 MHz
- 6 dB 帶寬符合 MIL-STD-461 和 DO-160 標準：10 Hz、100 Hz、1 kHz、10 kHz、100 kHz 和 1 MHz
針對重復頻率為 10 Hz 和更高頻率的脈沖提供符合標準的結果。
基于 FFT 的時域掃描
時域掃描加快測量
- 相比傳統方法，能夠顯著加快測量
- 延長測量時間，便于可靠地檢測窄帶、間歇干擾信號或單獨脈沖

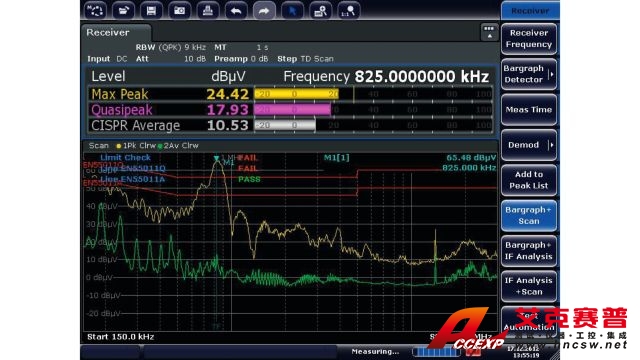

強大的測量和分析功能
- 自動測試序列，涵蓋預覽測量、數據簡化以及最終測量
- 同步顯示最多六個跡線和四個條形圖
- 預設天線系數和用戶創建的轉換因子集
- 符合商用標準的 EMI 限值線庫，具有快捷編輯器
- 使用 R&S ELEKTRA 軟件的遠程控制測量和自動化 EMI 測試程序

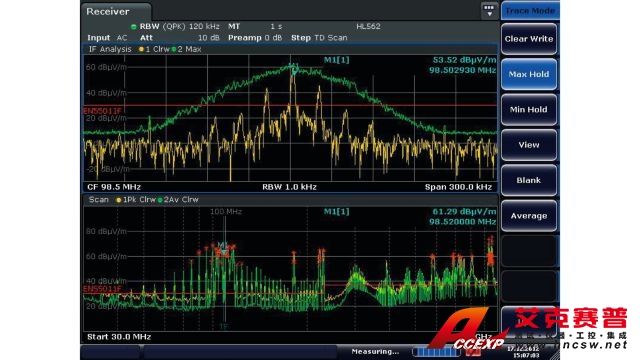

- 中頻分析和適合一般實驗室應用的廣泛分析功能
- 跟蹤源
操作簡單
- 帶有撤消/重做功能的觸摸屏用戶界面

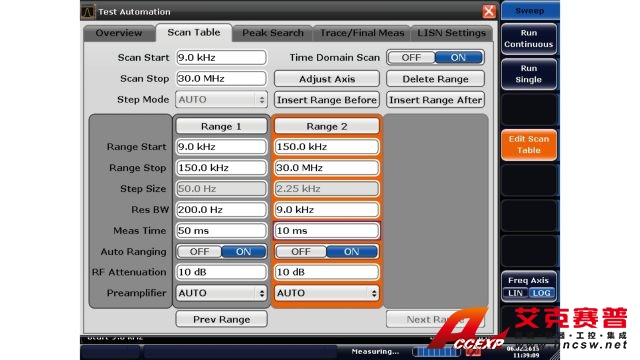

- 一目了然的掃描設置表格
- 集成式聯機幫助
- 將結果和儀器設置保存到內部或外部媒介
- 可移動硬盤驅動器 (HDD) 或固態驅動器 (SSD) 以保護測試數據的機密性
- 通過 GPIB 或 LAN 遠程控制
- LabView、LabWindows/CVI、VXI Plug & Play 驅動程序
- 免費固件更新——始終與最新技術發展保持同步

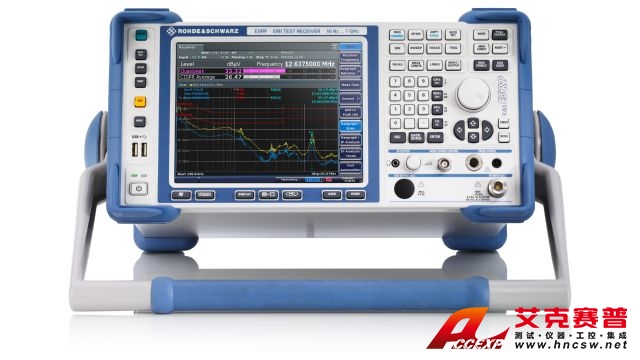

同樣非常適合移動應用
- 堅固的緊湊型設計，提供可選的加固外殼 (R&S FSV-B1)；
- 適用于外場應用的直流電源 (R&S FSV-B30) 和外部電池盒 (R&S FSV-B32)；
- 耐高振和沖擊負荷的可移動固態驅動器 (SSD) (R&S ESRP-B18)；
可用型號
可用選項
技術參數
| 頻率 | ||
| 頻率范圍 | R&S ESRP3 | 9 kHz 至 3.6 GHz |
| R&S ESRP3（R&S ESRP-B29 選件） | 10 Hz 至 3.6 GHz | |
| R&S ESRP7 | 9 kHz 至 7 GHz | |
| R&S ESRP7（R&S ESRP-B29 選件） | 10 Hz 至 7 GHz | |
| 電平 | ||
| 最大輸入電平 | AC耦合 | 50V |
| DC耦合 | 0V | |
| 最大射頻電平（連續波） | 射頻衰減 ≥ 10 dB； 關閉射頻前置放大器 射頻衰減 ≥ 10 dB； 開啟射頻前置放大器 | 30 dBm (= 1 W)23 dBm (= 0.2 W) |
| 最大脈沖電壓 | 射頻衰減 ≥ 10 dB | 150 V |
| R&S授權代理商 | Euttest.com | |
| 最大脈沖能量 | 射頻衰減 ≥ 10 dB； 10 μs | 1 mWs |
| 1 dB 壓縮 | 射頻衰減 0 dB； 關閉射頻前置放大器以及預選 | +3 dBm，標稱值 |

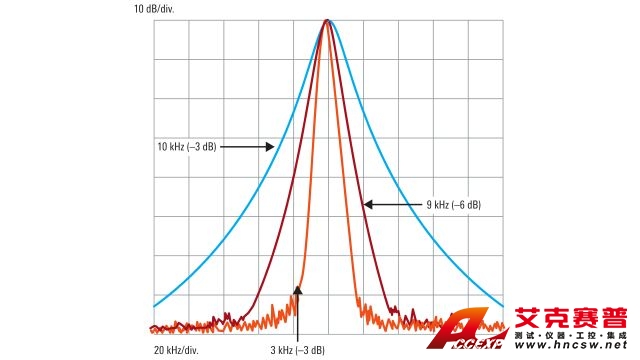

| 中頻及分辨率帶寬 | ||
| 分析儀模式（頻跨 ≥ 10 Hz）以及接收機模式 | 10 Hz 至 10 MHz (–3 dB)，在 1/2/3/5/10 步長中 | |
| 分析儀以及接收機模式 | 200 Hz、9 kHz、120 kHz (–6 dB)、 1 MHz（脈沖帶寬） | |
| 帶 R&S ESRP-B29 選件（在分析儀以及接收機模式下） | 增加 10 Hz 至 100 kHz (–6 dB)，在十進位步長中 | |
| 預選（R&S ESRP-B2 選件） | 在分析儀模式下可關閉 | 16 個固定濾波器 |
| 前置放大器 （R&S ESRP-B2 選件） | 可開啟/關閉 | 1 kHz 至 7 GHz，20 dB 增益，標稱值 |
| 測量時間 | 分析儀模式（掃描時間） | |
| 頻跨 = 0 Hz | 1 μs 至 16 000 s | |
| 頻跨 ≥ 10 Hz（掃描） | 1 ms 至 16 000 s | |
| 頻跨 ≥ 10 Hz (FFT) | 7 μs 至 16 000 s | |
| 接收機模式（步進式頻率掃描） | 50 μs 至 100 s（根據頻率） | |
| 接收機模式（時域掃描） | 50 μs 至 100 s（根據頻率子范圍） | |
| 頻率步長 | 接收機模式（步進式頻率掃描） | 最低 1 Hz |
| 接收機模式（時域掃描） | 0.25 × 中頻帶寬 | |
| 檢波器 | 接收機模式 | 最高峰值、最低峰值、準峰值、均方根值、平均值、具有計量時間常數的平均值（CISPR 平均值）、RMS 平均值 (CISPR-RMS) |
| 顯示平均噪聲電平 (DANL) | 接收機模式，標稱值，平均值檢波器 (AV)，射頻衰減 0 dB，端接 50 Ω | |
| 關閉射頻前置放大器 | ||
| 500 MHz，帶寬 120 kHz | < 6 dBμV | |
| 3 GHz，帶寬 1 MHz | < 17 dBμV | |
| 開啟射頻前置放大器 | ||
| 500 MHz，帶寬 120 kHz | < –7 dBμV | |
| 3 GHz，帶寬 1 MHz | < 5 dBμV | |
| 掃描（跡線）點的數量 | ||
| 分析儀模式（標準） | 101 至 32 001 | |
| 分析儀模式 (EMI) | 101 至 200 001 | |
| 接收機模式 | 最大 4 000 000 | |
| 總體測量不確定性 | 連續波信號，電平 0 dB 至 –70 dB（低于參考電平），S/N > 20 dB，自動掃描時間，射頻衰減 10 dB、20 dB、30 dB、40 dB，開啟預選，頻跨/RBW <100，95% 置信度，+20°C 至 +30°C | |
| 9 kHz ≤ f < 3.6 GHz | 0.47 dB | |
| 3.6 GHz ≤ f ≤ 7 GHz | 0.57 dB | |
