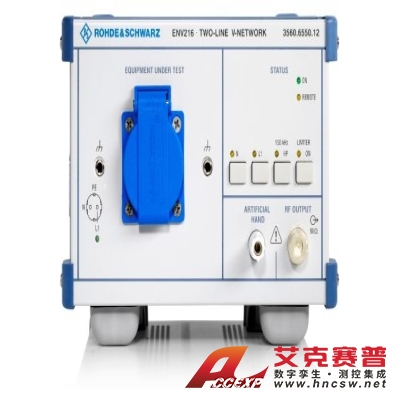

R&S羅德與施瓦茨 ENV216 二線制 V 形網絡 被測設備的干擾電壓測量
名稱：其他儀器與工具
品牌：
型號：
簡介：主要特點頻率范圍：9 kHz 至 30 MHz最高 16 A 功率處理容量（因國家/地區而異）模擬阻抗 (50 μH + 5 Ω) || 50 Ω，符合 CISPR 16-1-2V 形網絡符合 CISPR、EN、VDE、ANSI、FCC 第...
申請服務
- 產品介紹
主要特點
- 頻率范圍：9 kHz 至 30 MHz
- 最高 16 A 功率處理容量（因國家/地區而異）
- 模擬阻抗 (50 μH + 5 Ω) || 50 Ω，符合 CISPR 16-1-2
- V 形網絡符合 CISPR、EN、VDE、ANSI、FCC 第 15 部分和 MIL-STD-461
- 已根據 CISPR 16-1-2 進行校準
針對單相被測設備的干擾電壓測量
R&S?ENV216 二線制 V 形網絡滿足 CISPR 16-1-2 和 EN 55016-1-2 中有關 V 形網絡的要求，在 9 kHz 至 30 MHz 的頻率范圍內，模擬阻抗為 (50 μH + 5 Ω) || 50 Ω；并滿足 ANSI C63.4 相關要求，頻率范圍為 150 kHz 至 30 MHz。具有接地保護觸點的插座可連接至被測設備。多款符合國家/地區特定連接器系統的型號可供選擇。得益于緊湊輕量化設計，R&S?ENV216 非常適用于變頻應用，尤其是單相被測設備的現場干擾電壓測量。
特性和優點
空心電感和模擬手
空心設計和模擬手
R&S?ENV216 二線制 V 形網絡基于空心電感并含有模擬手，可在測量干擾電壓時模擬用戶雙手的影響。
高通濾波器
可通過開關選擇 150 kHz 高通濾波器?
?為防止測量接收機因低頻頻譜的高電平而過載，可以插入使用 150?kHz 高通濾波器。
衰減器
內置 10 dB 衰減器
為確保標準阻抗（不考慮測量接收機的輸入衰減），R&S?ENV216 二線制 V 形網絡配有一個 10 dB 衰減器。
脈沖限幅器
內置脈沖限幅器（可關閉）
內置脈沖限幅器（可關閉）保護測量接收機輸入免受高能量射頻干擾脈沖的影響。
遠程控制
TTL 電平遠程控制（兼容羅德與施瓦茨測量接收機）
TTL 控制輸入通過控制器或羅德與施瓦茨測量接收機驅動，可用于在自動測試系統中遠程控制相位選擇和激活高通濾波器。光耦合器可以防止受到外部干擾。
可用型號
R&S?ENV216
最大連續電流 16 A?R&S?ENV216
最大連續電流
13 A?
R&S?ENV216
最大連續電流
16 A?
R&S?ENV216
最大連續電流
10 A?
R&S?ENV216
最大連續電流
15 A?
可用選項
?R&S?EZ-21描述
控制電纜，3 m
ESU、ESCI、ESPI、ESIB 和 ESxS 至 ENVxxx
R&S?EZ-21描述
控制電纜，10 m
ESU、ESCI、ESPI、ESIB 和 ESxS 至 ENVxxx
R&S?EZ-29描述
控制電纜，3 m
ESW、ESR、ESRP、ESL、FSW/FSVx 至 ENVxxx
R&S?EZ-29描述
控制電纜，10 m
ESW、ESR、ESRP、ESL、FSW/FSVx 至 ENVxxx
