PEM電流探頭CWT Mini & CWT MiniHF
名稱：其他儀器與工具
品牌：
型號：
簡介：CWT Mini 和 MiniHF 是最先進的夾式 AC Rogowski 電流探頭，外形小巧，插入阻抗幾乎為零。
申請服務
- 產品介紹

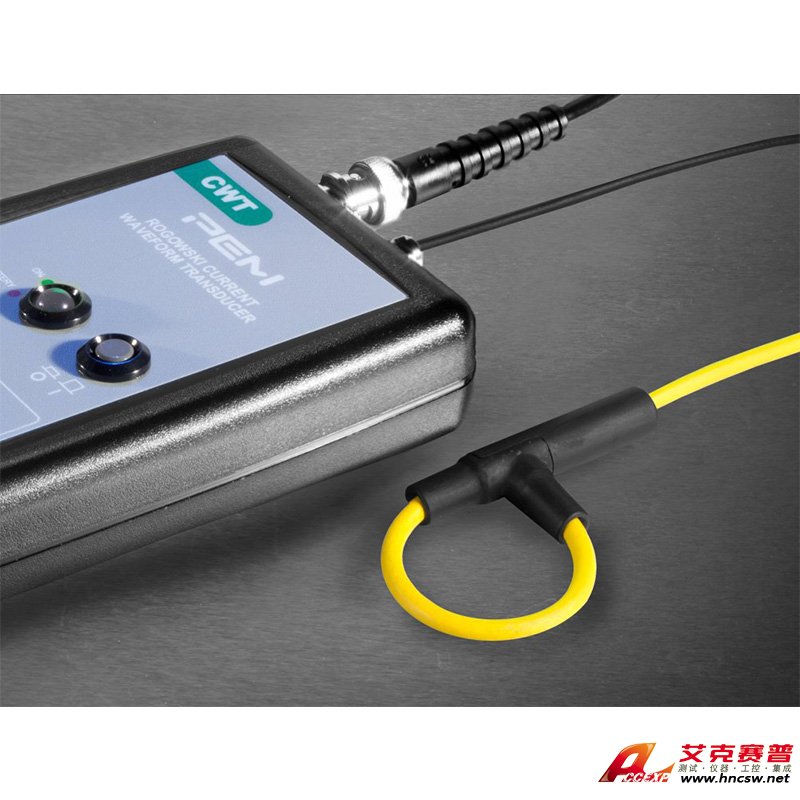

CWT Mini 和 MiniHF 是最先進的夾式 AC Rogowski 電流探頭，外形小巧，插入阻抗幾乎為零。
新型 CWT MiniHF 結合了創新的屏蔽 Rogowski 線圈，可提供出色的抗干擾能力，不受快速局部 dV/dt 瞬變或大 50/60Hz 電壓的干擾，并為 100mm 線圈提供了擴展的30MHz (-3dB) 高頻帶寬。該線圈具有從 -40°C 到 +125°C 的寬工作溫度，并提供 5kV 峰值絕緣、4.5mm 厚度。
CWT Mini 具有改進的高頻和低頻性能。CWT Mini 的線圈厚度為 3.5mm（2kV 峰值）或 4.5mm（最大 5kV 峰值）。
CWT 系列是電力電子應用的理想選擇，例如監測半導體開關波形或在電噪聲環境中進行測量。易于使用的薄型、靈活的夾式線圈準確地復制了快速開關電流波形，無論是正弦、準正弦還是脈沖。
標準和批準
- CE標志
- 設計和測試符合 EN 61326-1:2013
- 根據 EN 61010-1 第三版設計和測試
- PEM Ltd 是一家 ISO9001:2015 注冊公司
表現
峰值電流：30A 峰值到 120kA 峰值
輸出：±6.0V 峰值對應于 ≥100kΩ 的“峰值電流”
±3.0V 峰值對應于 50Ω 的“峰值電流”
高頻帶寬（-3dB）：30MHz（100mm線圈）、23MHz（200mm線圈）；CWT MiniHF
20MHz（100mm線圈）；15MHz（200mm線圈）；CWT迷你
低頻帶寬（-3dB）：因型號而異（請參閱 數據表）
精度（典型值）：校準至±0.2%，導體位于 Rogowski 環路的中心
導體位置的典型變化±2.0% 讀數
工作溫度范圍：0℃ 至 +40℃ （積分器電子設備）
–40℃ 至 +125℃ （CWT MiniHF -線圈和電纜）
–20℃ 至 +100℃ （CWT 迷你線圈和電纜）
線圈長度：100 或 200 毫米（可定制長度）
峰值線圈絕緣（線圈厚度）：2kV 峰值（3.5mm 厚度）*CWT Mini Only
5kV 峰值（4.5mm 厚度）
電纜長度（線圈到積分器）：1m、2.5m 或 4m（可定制長度）
電源：選項“B”電池 4 x AA（1.5V 標準堿性電池）
Plus - 2.1mm 插座，用于 12V (±10%) DC 輸入
選項“R”可充電電池 4 x AA（1.2V NiMH 電池），帶有板載涓流充電電路。
加號 - 2.1mm 插座，用于 12V (±10%) DC 輸入
特征
可追溯校準（包括證書）
薄的夾式 Rogowski 線圈，可輕松插入受限訪問的電路
最大線圈厚度 3.5mm (2kV) 或 4.5mm (5kV)
非侵入式：僅通過幾個 pH 值加載被測電路
無磁性材料確保出色的線性度 < 0.05% 讀數
電隔離測量
應用
在過去的 20 年里，CWT 一直被供應給世界各地的主要電氣工程公司和領先的研究機構。這種多功能儀器已用于多種應用，其中一些示例包括：
半導體開關波形
CWT 可用于各種電子測量，例如功率半導體中的開關損耗或檢查在線電感是否對 IGBT 或 MOSFET 施加過大的壓力。
帶有 100mm / 2.5mm 截面線圈的 CWT Mini 測量 IGBT 中的電流CWT 是非侵入式，僅將少量 pH 注入初級電路，帶寬大于 10MHz，具有可預測的已知測量延遲，并且很薄且夾在周圍，使其易于插入甚至難以觸及的部分電路。
新型 CWT MiniHF 具有創新的屏蔽線圈，使其成為測量上升時間更快和阻斷電壓更大的 SiC 器件的理想選擇。
發電機、電機驅動器和電源中的大交流電流
與其他形式的電流測量不同，感應線圈（Rogowski 線圈）的大小與被測電流的大小無關。因此，對于大電流，可以選擇 Rogowski 線圈的尺寸以適應導體直徑，并且換能器不需要昂貴且笨重的磁性線圈架。在 1000A 范圍內，確實沒有比 Rogowski 線圈更好的替代品了。
脈沖電源應用
PEM 的 CWT Rogowski 線圈已用于：監測大型粒子加速器中踢球磁鐵中的電流。
在激光電源中
在“超導故障限流器”中（低溫應用）
在存在大直流電流（例如電容器紋波）的情況下測量小交流電流
Rogowski 電流傳感器不測量電流的直流分量。然而，與 CT 或霍爾效應設備不同，它們不包含磁性材料，因此不受直流電流的影響。因此，可以使用小型、靈活的 Rogowski 線圈在存在大 DC 電流的情況下測量小 AC 電流，而基于磁原理的傳感器將昂貴且笨重以防止飽和效應。一種常見的應用是測量電容器中的紋波電流，其中主電流為直流或慢速時變。
其他應用包括
- 電源轉換器開發和診斷
- 高頻正弦應用——例如感應加熱
- 射頻電流
