Rocoil羅氏線圈 Rocoil 4000 系列柔性線圈
名稱：其他儀器與工具
品牌：
型號：
簡介：Rocoil ® 4000 型柔性 Rogowski 線圈可提供長達數米的屏蔽和未屏蔽版本的長度范圍。4000 型線圈的末端通過重疊來對齊，從而簡化了結構。大多數 4000 型線圈的橫截面直徑很小，約為 6 毫米，這提供了非常好的...
申請服務
- 產品介紹

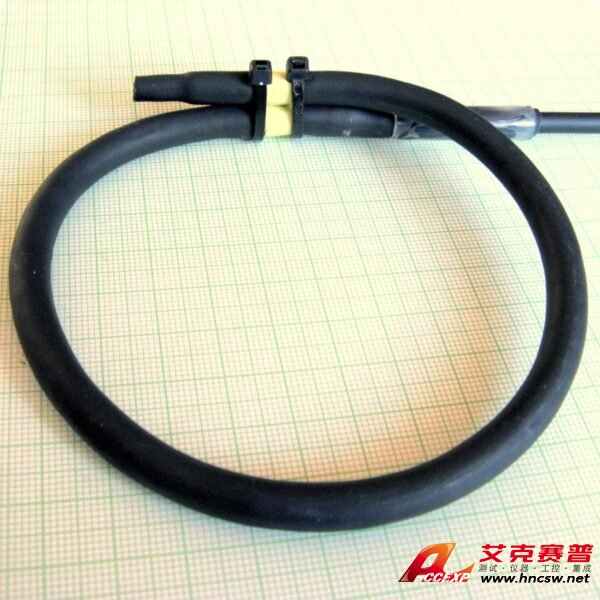

Rocoil ® 4000 型柔性 Rogowski 線圈可提供長達數米的屏蔽和未屏蔽版本的長度范圍。4000 型線圈與 1000 型系列線圈的不同之處在于，線圈的末端通過重疊來對齊，從而簡化了結構。大多數 4000 型線圈的橫截面直徑很小，約為 6 毫米，這提供了非常好的靈活性。
4000 系列特點
- 具有簡化重疊末端位置的柔性 Rogowski 線圈
- 準確度 1%
- 良好的外部磁場抑制
- 對導體內線圈位置的敏感性低
- 線圈橫截面可小至6mm
- 非常靈活
- 堅固的結構
- 兩層絕緣
- 黃色內層絕緣表示絕緣是否損壞
- 提供屏蔽或非屏蔽版本
- 低截面“自由端”有助于在有限空間內安裝圓形導體
- 長度可達數米
- 可用于測量從小于 1Hz 到大于 100kHz 的頻率
- 經濟實惠
還有其他設備可以在不與導體電接觸的情況下測量電流。其中許多（包括傳統的電流互感器）使用鐵磁芯并受到磁飽和效應的影響，從而限制了它們可以測量的電流范圍。
另一方面，Rogowski 線圈是“線性的”；它不飽和，線圈和導體之間的互感與電流無關。Rogowski 線圈系統的許多有用特性源于它們的線性度。
它們具有很寬的動態范圍，因此同一個線圈可用于測量非常小的和非常大的電流。校準更容易，因為線圈可以在任何方便的電流水平上校準，并且校準對于所有電流都是準確的，包括非常大的電流。
可以建造非常緊湊的線圈，并且可以安裝在狹窄的空間中。因此，它們對于改裝應用非常有用。
柔性 Rogowski 線圈可用于測量大導體或形狀笨拙的導體中的電流，其中導體周圍的空間有限，也可用于測量非常大的電流（數千 kA）。
產品選項
4022：無屏蔽/夾式末端
4022/NC：無
屏蔽電纜扎帶末端 4122/NC：屏蔽電纜扎帶末端
線圈規格必須包括線圈長度和輸出電纜長度。
線圈類型由 4 位代碼指定：
第一：4 - 重疊的末端
第二：0 - 無屏蔽，1 - 編織屏蔽，2 - 箔屏蔽
第三：1 - 標準截面，2 - 小截面，3 - 低輸出
第四：0 - 無絕緣，1 - 單層絕緣， 2 - 雙重絕緣
