Tektronix泰克 任意波函數發生器AFG31252
名稱：其他儀器與工具
品牌：
型號：
簡介：Tektronix泰克 任意波函數發生器AFG31252是全新智能型 AFG，它內置任意波形發生和實時波形監測功能，并擁有市場上非常大的觸摸屏。全新 Tektronix泰克 任意波函數發生器AFG31252提供了高級波形生成和編程功能，支持...
申請服務
- 產品介紹
Tektronix泰克 任意波函數發生器AFG31252是全新智能型 AFG，它內置任意波形發生和實時波形監測功能，并擁有市場上非常大的觸摸屏。全新 Tektronix泰克 任意波函數發生器AFG31252提供了高級波形生成和編程功能，支持波形監測，擁有流行的觸摸屏界面，讓每個科研人員和工程師的測試變得更簡單，讓工作變得更輕松。
Tektronix泰克 任意波函數發生器AFG31252主要性能指標
- 單或雙通道型號
- 輸出幅度范圍 1mVP-P ~ 10VP-P 至 50Ω 負載
-
基本 (AFG) 模式:
- 25 MHz, 50MHz, 100MHz, 150MHz, 或 250MHz 正弦波形
- 250 MSa/s, 1GSa/s 或 2GSa/s 采樣率
- 14 位垂直分辨率
- 內置波形包括正弦、方波、鋸齒波、脈沖、噪聲和其他常用波形
- 掃描、突發和調制模式 (AM, FM, PM, FSK 和 PWM)
-
高級 (序列) 模式:
- 連續模式 (選配序列模式、已觸發模式和選通模式)
- 每條通道上 16Mpts 任意波形內存 (128Mpts 選配)
- 序列模式下最多 256 步，支持循環、跳轉和等待事件
- 可變采樣時鐘 1µSa/s ~ 2GSa/s
Tektronix泰克 任意波函數發生器AFG31252主要功能
- 憑借已獲專利的 InstaView™ 技術，工程師可以實時查看被測器件 (DUT) 上的實際波形，而不需使用示波器和探頭，降低了因阻抗不匹配引起的不確定度
- 波形序列選項可以對復雜的長波形編程，支持最多 256 步
- 9 英寸容性觸摸屏的操作與智能手機類似，為常用設置提供了快捷方式
- 內置 ArbBuilder 可以在儀器上創建和編輯任意波形，而不需要連接電腦
- 可以防止輸出發生過壓和過流，最大限度地降低儀器損壞的潛在風險
- 兼容 TekBench™ 軟件，在實驗室中幫助學生設置、控制和分析測試結果
Tektronix泰克 任意波函數發生器AFG31252應用
- 高級研究
- 時鐘和系統同步
- 復現真實世界信號
- 元器件和電路表征和驗證
- 嵌入式電路設計和測試
- 通用信號生成
基本模式和高級模式
AFG31000 系列是第一個擁有全功能基本模式(AFG)和高級(序列)模式的任意波函數發生器。
在基本模式下，AFG31000 生成傳統函數和任意波形。觸摸屏和前面板控制功能可以簡便地進行設置。
基本模式可以改變頻率，而不用擔心波形長度和采樣率。這種功能既適合表征濾波器/放大器頻響的模擬設計，也適合時鐘速率經常變化的數字設計。
可以一目了然地查看關鍵設置，并使用觸控、數碼鍵盤或旋轉控件簡便地進行調節。
高級模式是 AFG31000 中提供的新模式，可以生成多個復雜定時的波形。在這種模式下，您可以編寫一個由 1~256 個波形組成的列表(或序列)，總波形長度可達 16Mpts/ch (128Mpts/ch 選配)，并定義這些波形的輸出序列。支持重復、轉到、等待、跳轉和已觸發事件，大容量內存可以存儲許多波形或長波形。
這種功能特別適合需要順序執行多個測試用例的應用。您不用逐個加載測試用例，而是可以把所有測試用例放到一個序列中，一次性加載這些測試用例，然后從一個測試用例無縫切換到另一個測試用例，大大提高測試效率。

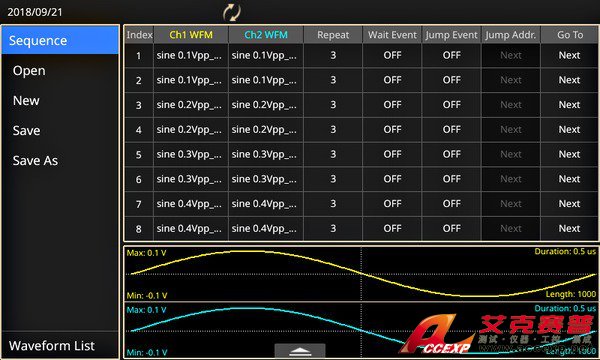

高級模式可以使用靈活的步進控制功能，構建復雜的波形序列

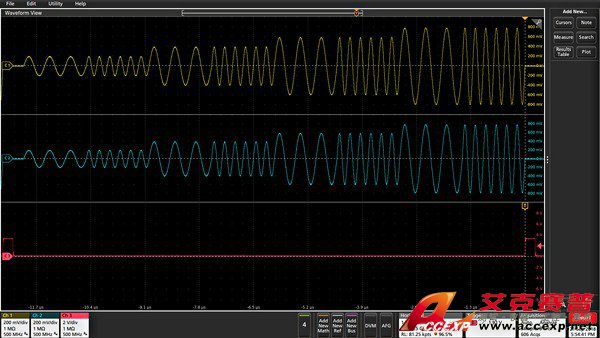

排序后的正弦波形，擁有不同的頻率和幅度。
此外，高級模式采用了可變采樣率技術。波形中的每個樣點輸出一次，且在每個周期中只輸出一次，與采樣率同步。由于沒有跳躍或重復，所以保留了波形中的所有細節。這種功能特別適合對信號保真度要求高的應用，比如 IQ 調制和脈沖串生成。
InstaView™ 技術可實時監測 DUT 上的實際波形
大多數波形發生器默認被測器件的阻抗是 50 Ω。但是，大多數被測器件的阻抗并不是 50 Ω。這種不匹配會導致 AFG 上設置的波形與 DUT 上的實際信號不一致。

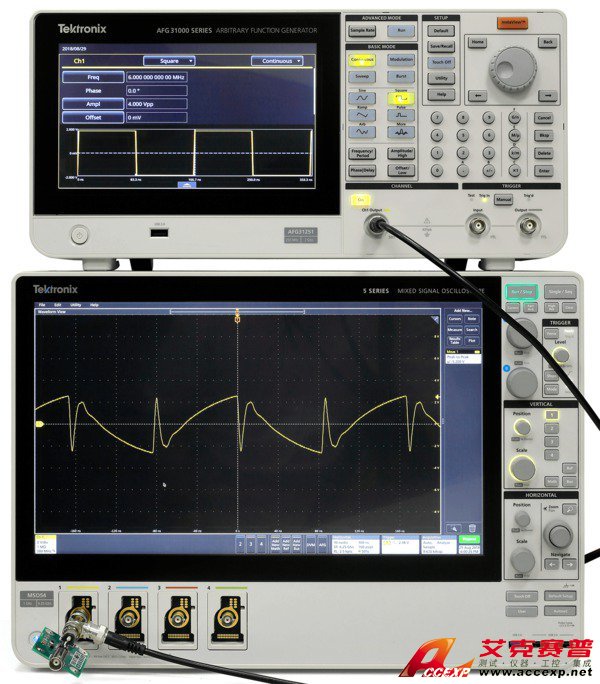

在關閉 InstaView 后，AFG31000 的工作方式與傳統函數發生器一樣。由于阻抗不匹配，AFG 顯示屏上顯示的波形與 DUT 上觀察到的波形是不一樣的。

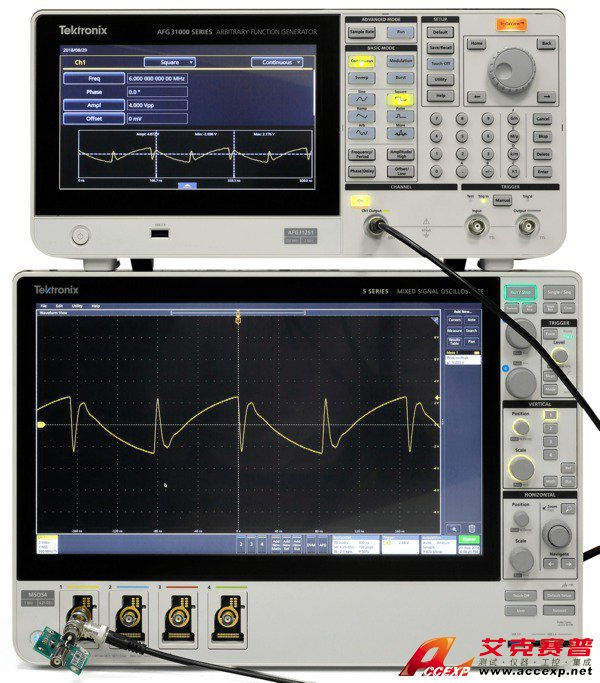

憑借已獲專利的 InstaView ™技術，AFG31000 系列可以顯示 DUT 上的實際波形，而不是 AFG 上設置的標稱波形。AFG 上顯示的波形會對 DUT 上的頻率、幅度、波形形狀和阻抗變化瞬時做出反應。InstaView 幫助大大降低了因阻抗不匹配導致的不確定度和測量風險，而不要求額外的電纜、儀器或工作。
在開啟 InstaView 后，AFG31000 顯示 DUT 上觀察到的波形。
大的觸摸屏，智能用戶界面

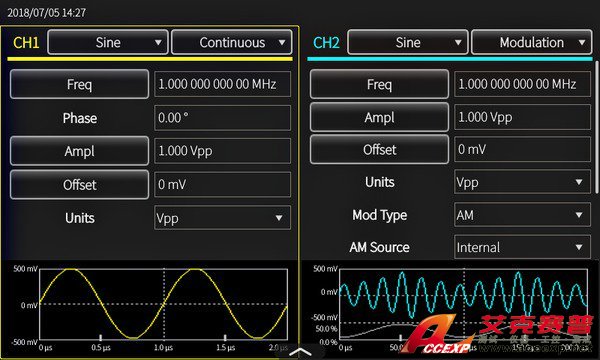

9 英寸大的容性觸摸屏，在一個屏幕上顯示所有相關設置和參數。與智能設備類似，您可以觸擊或滑動，簡便地選擇、瀏覽、定位和改變設置和參數。可以立即進入常用功能。提供了用戶熟悉的按鈕和旋轉旋鈕，可以以更加傳統的方式查看信息。
可以從上滑菜單中簡便地進入常用設置
內置 ArbBuilder 工具讓任意波形創建和編輯工作變得更輕松
過去，您需要一臺電腦及波形編輯軟件，才能創建或編輯任意波形。然后需要使用 U 盤或數據電纜連接，把波形下載到 AFG 上。這個過程耗時長，特別是在需要經常改變波形設置時。

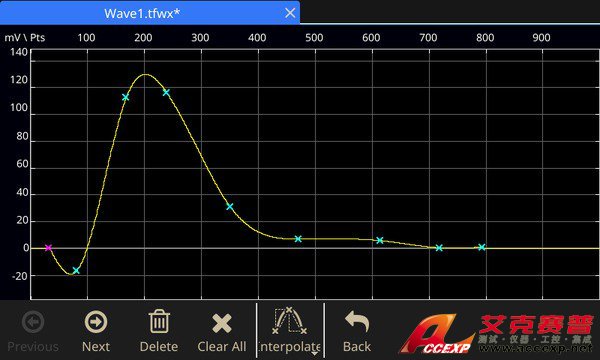

ArbBuilder 是 AFG31000 系列上內置的一種應用，可以在發生器上直接創建和編輯任意波形。您可以使用公式編輯器工具創建任意波形，或從標準模板庫中導入任意波形。由于大的容性觸摸屏，您可以拖動、手指開合和放大，獲得所需的細節。
您可以從 U 盤把 CSV 格式的數據文件直接加載到 ArbBuilder 中，迅速復現示波器捕獲的或第三方軟件創建的真實世界波形。
使用簡便的觸摸屏界面創建任意波形簡化多臺同步
大多數應用需要一條或兩條輸出通道，但某些應用則要求更多的通道。例如，為了仿真三相電信號，工程師通常需要同步三臺 2 通道發生器，每個相位上的電壓和電流各一臺。以前這會耗費很長時間，因?yàn)橐笤诓煌?AFG 儀器之間連接許多電纜，還需要在所有儀器上一層層改變菜單。

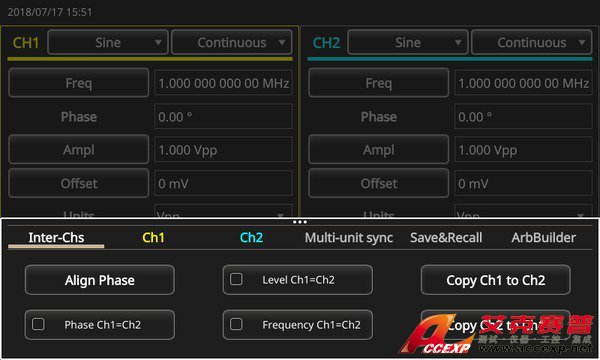

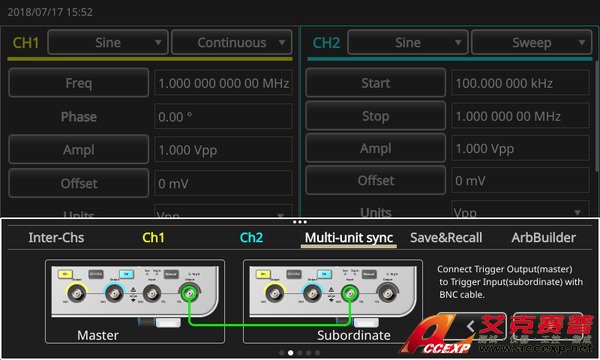

AFG31000 簡化了這個過程，它在屏幕上有一個向?qū)Чぞ撸梢砸龑?dǎo)用戶完成電纜連接和設置配置，實現多臺發生器同步。
屏幕上的向?qū)Чぞ咭龑?dǎo)用戶完成多臺同步設置
可以升級，保護您的投資
AFG31000 在帶寬、內存擴容和序列模式支持方面提供了升級選項。這些選項既可以在出廠時安裝，也可以在購買后隨時安裝。這種升級能力有助于降低產品擁有成本。在您的測試要求變化時，您可以購買和安裝升級軟件許可，增加性能更高的功能。升級消除了用戶擔心的在儀器使用過程中的投資回報問題。
