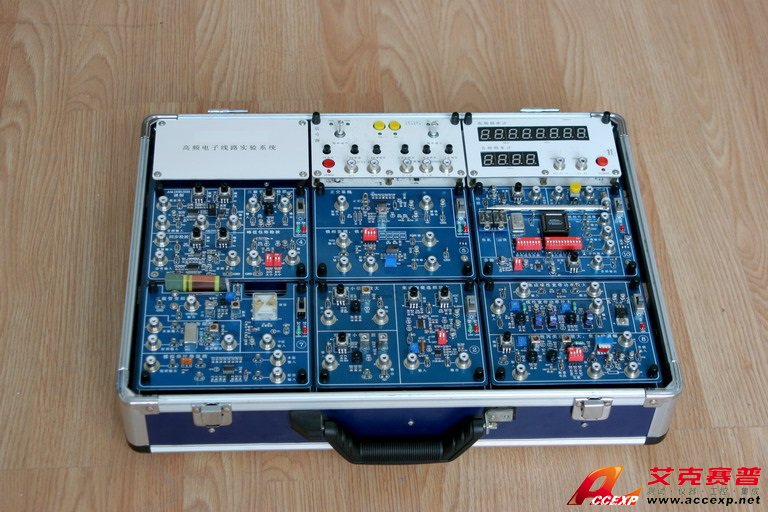

ACCEXP-LT-GP 高頻電子實驗箱
名稱：其他儀器與工具
品牌：
型號：
簡介：ACCEXP-LT-GP高頻實驗箱 高頻電子線路實驗系統根據實驗教學的需要和工程應用的實際運用進行設計，采用模塊化架構，將組成實際系統的各知識點分解在不同的模塊上。既方便各單元實驗的教學，又可以完成靈活的系統教學。多種手段和方法在設計中的運...
申請服務
- 產品介紹
ACCEXP-LT-GP高頻實驗箱 高頻電子線路實驗系統根據實驗教學的需要和工程應用的實際運用進行設計，采用模塊化架構，將組成實際系統的各知識點分解在不同的模塊上。既方便各單元實驗的教學，又可以完成靈活的系統教學。多種手段和方法在設計中的運用，如：分立元件、貼片元件與集成電路相結合、模擬與數字相結合、合理使用CPLD可編程器件等，在提高產品教學方便性和縱深性的同時，提高了產品的耐用性和抗干擾性能。
ACCEXP-LT-GP高頻實驗箱產品特點:
★ 模塊化設計，各模塊采用獨立電源開關，可根據需要自行配置
★ 各模塊可靈活搭建成各實際系統，如收音機系統，調幅發射系統，調頻立體聲無線對講系統等
★ 自帶標準信號源和頻率計，降低教學成本
★ 高達45MHz的信號源，標準的直流供電及接口，可利用此平臺進行設計和開發
★ 無線對講系統載頻最高可達30M，可設置不同頻點，并有相應的高Q值濾波器來進行信道選擇，防止系統間互相干擾
★ CPLD的引入，增強了本實驗系統的二次開發功能
★ 連接線使用同軸屏蔽電纜線，消除線與線之間的高頻串?dāng)_
特色系統 中波調幅收音機 無線對講系統 系統構成 標配模塊
★ 信號源 包含高頻信號源、低頻信號源、內調頻電路、內調幅電路
★ 頻率計 包含高頻頻率計、低頻頻率計
★ 小信號選頻放大模塊 包含單調諧放大電路、雙調諧放大電路、集成選頻放大電路、自動增益控制電路（AGC）
★ 正弦波振蕩及VCO模塊 包含LC振蕩電路、石英晶體振蕩電路、壓控LC振蕩電路
★ FM鑒頻模塊一 包含正交鑒頻電路、鎖相鑒頻電路、基本鎖相環路
★ AM調制及檢波模塊 包含模擬乘法器調幅（AM、DSB、SSB）電路、二極管峰值包絡檢波電路、三極管小信號包絡檢波電路、模擬乘法器同步檢波電路
★ 混頻及變頻模塊 包含二極管雙平衡混頻電路、模擬乘法器混頻電路、三極管變頻電路
★ 高頻功放模塊 包含非線性丙類功放電路、線性寬帶功放電路、集成線性寬帶功放電路、集電極調幅電路
★ 綜合實驗附加模塊 包含話筒及音樂片放大電路、音頻功放電路、天線及半雙工電路、分頻器電路
選配模塊
★ 單元選頻電路模塊 包含LC串/并聯諧振回路、集總參數LC低通濾波器、陶瓷濾波器、石英晶體濾波器
★ FM鑒頻模塊二 包含雙失諧回路斜率鑒頻電路、脈沖計數式鑒頻電路
★ 波形變換模塊 包含限幅電路、直流電平移動電路、任意波變方波電路、方波變脈沖波電路、方波變?nèi)遣娐贰⒚}沖波變鋸齒波電路、三角波變正弦波電路
技術參數
★ 高頻信號源： 輸出頻率：400KHz～45MHz 輸出波形：正弦波 輸出幅度：1mVp-p～1Vp-p
★ 高頻頻率計 頻率測量范圍：10KHz～99MHz 輸入電平范圍：20mVrms～2Vrms 測量誤差：≤±20ppm
★ 低頻頻率計 輸入頻率范圍：10Hz～1MHz 電平測量范圍：20mVrms～2Vrms 測量誤差：≤±20ppm
★ 低頻信號源 輸出頻率范圍：200Hz～20KHz 輸出波形：正弦波、方波、三角波 輸出幅度：10mVp-p～5Vp-p
ACCEXP-LT-GP高頻實驗箱實驗項目 單元實驗
l 高頻小信號調諧放大器
l 集成選頻放大器
l 二極管雙平衡混頻器
l 模擬乘法器混頻
l 三點式正弦波振蕩器
l 晶體振蕩器與壓控振蕩器
l 非線性丙類功率放大器
l 線性寬帶功率放大器
l 集電極調幅實驗
l 模擬乘法器調幅（AM、DSB、SSB）
l 包絡檢波及同步檢波
l 變?nèi)荻O管調頻
l 正交鑒頻及鎖相鑒頻
l 模擬鎖相環實驗
l LC串、并聯諧振回路特性
l 常用低通、帶通濾波器特性
l 斜率鑒頻及脈沖計數式鑒頻
l 波形變換實驗
ACCEXP-LT-GP高頻實驗箱綜合實驗
l 自動增益控制（AGC）
l 中波調幅發射機組裝及調試實驗
l 超外差中波調幅收音機組裝及調試
l 鎖相頻率合成器組裝及調試
l 半雙工調頻無線對講機組裝及調試
儀器配置
★ 100MHz數字示波器（選配）
★ 數字萬用表（選配）
★ 頻譜儀（選配）
