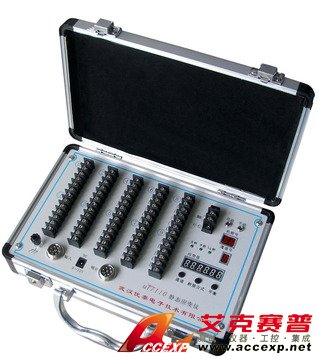

uT7110 分布式靜態應變測試系統
名稱：其他儀器與工具
品牌：
型號：
簡介：一、uT7110應變儀特點： 1、分布式靜態應變儀由主控模塊（UT485USB）、電源箱（UT71A）和uT71XX靜態應變儀組成，主控模塊與計算機采用USB接口，主控模塊與靜態應變儀、靜態應變儀與靜態應變儀之間采用雙向485總線。 2、靜...
申請服務
- 產品介紹
一、uT7110應變儀特點：
1、分布式靜態應變儀由主控模塊（UT485USB）、電源箱（UT71A）和uT71XX靜態應變儀組成，主控模塊與計算機采用USB接口，主控模塊與靜態應變儀、靜態應變儀與靜態應變儀之間采用雙向485總線。
2、靜態應變儀采用脈沖橋壓供電，解決了應變測量溫飄問題。
3、采用先進生產技術，精度誤差小于0.01％。
4、整個系統距離不受限制，只受限制于應變儀與應變儀之間距離1000米。
5、每個靜態應變儀可采用手動測量（便于現場檢查連線情況，學生試驗等）和自動測量（由計算機連機測量）。
6、靜態應變儀與靜態應變儀之間使用一根網線連接，靜態應變儀就測量位置附近放置，使用很短的應變線。
7、應變儀采樣寬電壓供電，最高直流電工作電壓達75V，系統供電線路電流小，連接應變儀箱子多，普通網線可連接30臺應變儀，超過30臺可通過應變儀電源口續供。
8、單通道最高采樣頻率100Hz，10點采樣最高采樣頻率1Hz，可同時作為靜態和動態應變儀測試使用。
9、 體積輕小（16cm×26cm×4cm），功耗低（每臺應變儀1.2W）。
10、 采用高速485傳輸數據，可同時連接256臺靜態應變儀。
11、 系統自動編寫機箱號，無需人工干預。
12、 可以組成一個機箱20點、30點、40點、50點、60點高速靜態應變儀（可滿足靜態和動態測試需要）。
13、 可以組成一個機箱30點、40點、50點、60點、70點、80點低速靜態應變儀（只能滿足靜態測試需要）。
二、靜態測試技術參數：
量 程：0 ～ ±38000με
分 辨 率：1με
測量誤差：±0.01% FS±1με
平衡范圍：0 ～±38000με
應變阻值：60 ～ 1000Ω
橋路形式：全橋、半橋、1/4橋（公共補償）
穩 定 性：預熱30分鐘后
A 時漂： 零點漂移 ≤±0.2 με/24h
示值漂移 ≤±（示值×0.1%＋1 με）/24h
B 溫漂： 零點漂移 ≤±0.2με/℃
示值漂移 ≤±0.02%FS/℃
供橋電壓：DC±1V
電 源： A 外接電源 DC 9～75V
B 系統供電 DC 9～75V
采集速度：可以設置高速采集和低速度采集
三、動態測試參數：
動態測試：每10點（每臺應變儀）中任意取一點，可以作為動態數據采集，采樣頻率100Hz~1Hz七種頻率可選。
四、軟件：
測量參數設置
測量參數：每個測點可以用來測量應變、應變式傳感器、熱電偶、電壓，通過軟件設置。
應變測量：應變1/4橋（公共補償）、應變1/2橋和應變全橋。
片 阻：應變片的電阻R，以對應變測量時計算。
線 阻：表示連接應變片導線的電阻，以對應變測量時修正。
靈敏系數：表示所接應變片的靈敏系數K，以對應變測量時修正。
彈性模量、泊松比輸入。
校正因子：用來設置工程單位與應變測量值之間的換算
工程單位：表示測點測量參數的單位。
報警設置：允許某測點數值超過報警上限或下限時以紅色標明。
補 償 點：可以用某個測點對其它測點進行補償，如C0-02的補償點為C0-01，表示C0-02的最后結果將是C0-02的測量值減去C0-01的測量值。
測點描述：用來描述測點的信息，可對工程中測點進行說明。
采樣控制
自動平衡：1）全測點平衡，2）單點平衡。
采 樣：試采樣、掃描采樣、定時采樣（1.間隔定時；2.時刻定時）、觸發采樣、監測采樣。
滯回曲線：滯回曲線繪制
表格顯示：多頁表格、單頁表格
數字顯示：大數字顯示每個測點應變值
變化曲線：繪制應變變化曲線
分布曲線
監測點時間歷程曲線
采樣處理：數據查詢、應變花計算、滯回曲線
文件備份
工程數據備份
文本文件導出
