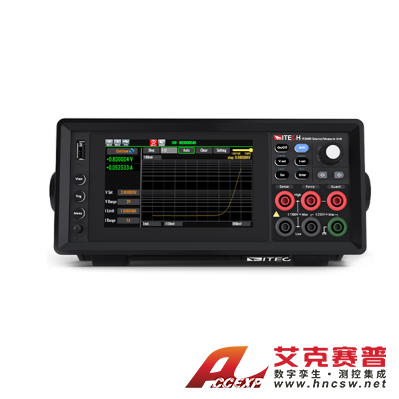

艾德克斯（ITECH）IT2801（1000V/200W） 高精密源測量單元
名稱：可編程電源
品牌：
型號：
簡介：IT2800系列高精密源測量單元IT2800系列是外觀緊湊、經濟高效的臺式源測量單元，簡稱源表或SMU。它集6種設備功能于一體，綜合了四象限電壓源，電流源，6.5位數字萬用表、脈沖發生器、電池模擬器以及電子負載功能。可搭配ITECH SPS...
申請服務
- 產品介紹
IT2800系列高精密源測量單元
IT2800系列是外觀緊湊、經濟高效的臺式源測量單元，簡稱源表或SMU。它集6種設備功能于一體，綜合了四象限電壓源，電流源，6.5位數字萬用表、脈沖發生器、電池模擬器以及電子負載功能。可搭配ITECH SPS5000系列半導體參數測試軟件實現高效的半導體器件特性表征測試。全系列覆蓋了10fA到10A的電流范圍以及100nV到1000V的電壓范圍。除了直流工作模式之外，IT2800系列SMU還能夠進行脈沖測量，以防止器件自身發熱導致測量結果出現誤差。5寸觸摸顯示屏，使源表具有出色的圖形用戶界面以及各種顯示模式，幫助工程師顯著提高測試效率。廣泛應用于分立半導體器件、功率芯片、無源器件、光電器件、微功耗量測以及材料研究等領域。
產品特點
?5英寸觸摸顯示屏，提供直觀的圖形化和數字化顯示模式
?集六種設備功能于一體：電壓源、電流源、6 ?數字萬用表（DCV,DCI, ohms）、電池模擬器、電子負載及脈沖發生器
? 四象限輸出及量測功能，支持兩線制和四限制量測
? 分辨率最高可達10fA/100nV，采樣率最高可達10us
? Graph view、Scope view及Record view三種圖形顯示模式
? SWEEP掃描模式：Linear/Log/ Pulsed Linear/ Pulsed Log及LIST
? 多達16臺設備同步功能，具備并行測試能力
? 內建電阻、功率和Math測量功能
? 前置USB接口用于數據存儲、截屏或測試配置導入
? 豐富的內置接口：Digital IO、USB、LAN
? IT2800和IT2800R兩種機型可選，IT2800R支持后背板三同軸輸出
? 可選配專業半導體參數測試軟件SPS5000，加速器件特性表征測試
產品功能與優勢
六合一高精密源表，降低測試成本
傳統的半導體I-V特性測量方案通常是復雜且成本昂貴的，需要多種儀器配合完成測試，如電壓/電流源，脈沖發生器，高精密電壓/電流表等。不僅占用有限的測試臺架空間，同時工程師需要編程實現多臺設備的控制及同步，才能確保測試結果的準確度。

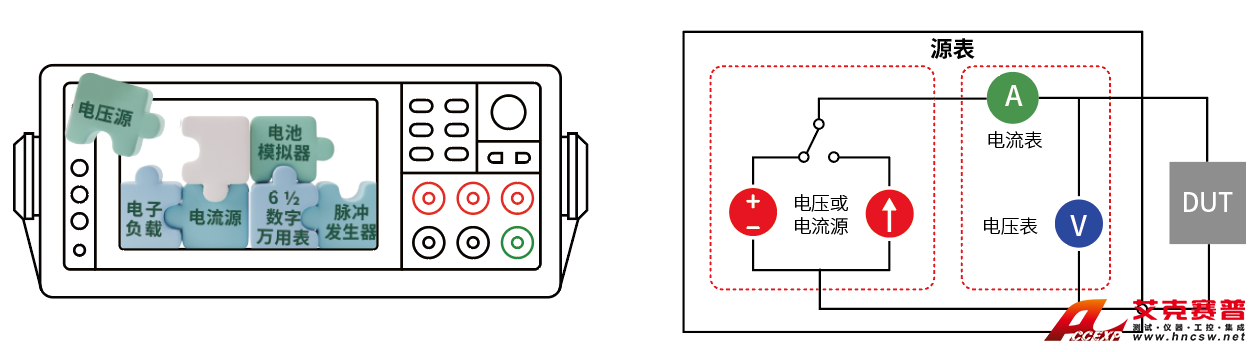

IT2800系列SMU為工程師提供了一種即經濟又高效的解決方案。它集六種設備功能于一體，將不同輸出和測量能力整合到緊湊的1/2 2U尺寸中，可精確地輸出電壓或電流以及同時測量電壓和/或電流。它兼具以下儀器的功能：四象限電壓源、電流源、61/2數字萬用表、脈沖發生器、電池模擬器以及電子負載。
直觀的圖形化顯示，快速獲取產品特性

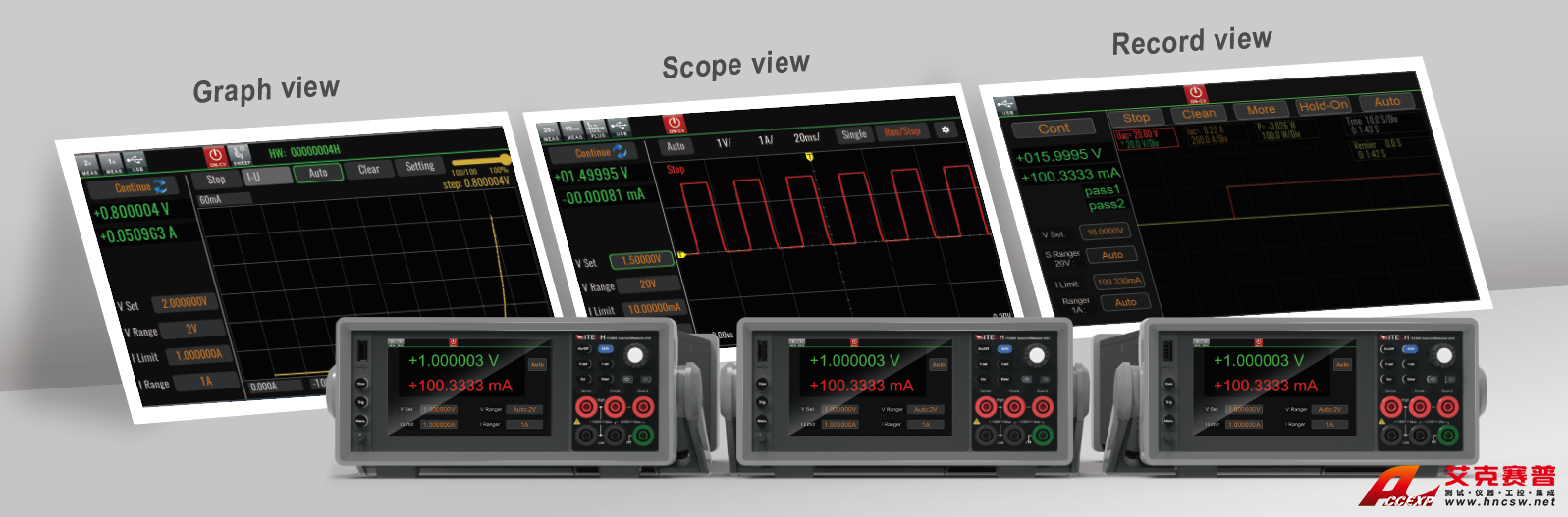

IT2800系列SMU的前面板有許多功能，以提高交互式使用的速度，用戶友好性和易操作性。這些功能包括5英寸彩色LCD觸摸顯示屏，USB 2.0 memory I/O端口、一個旋轉導航按鈕、trigger按鍵、功能按鍵以及主流的香蕉插座。USB2.0內存端口支持輕松的數據存儲，測試配置文件導入以及系統升級。IT2800提供圖形化和數字化兩種測量結果顯示模式，直觀的Graph view，Scope view以及Record view視圖，極大地提高了臺架測試和I-V特性分析的效率。
標準掃描和列表掃描功能

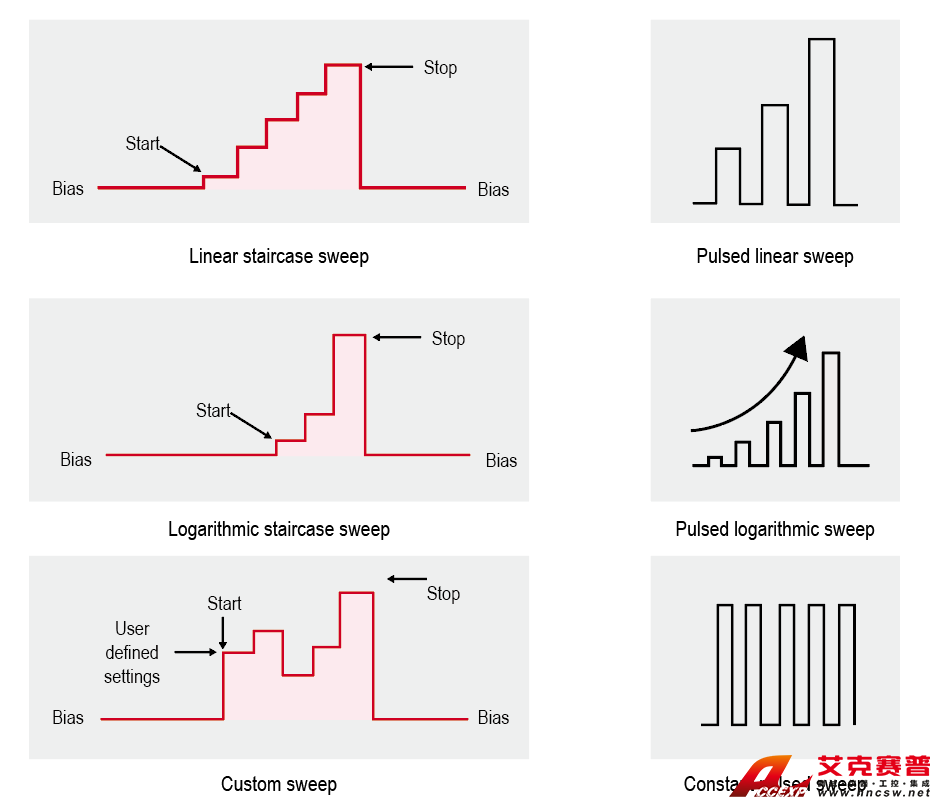

IT2800系列SMU具備標準和列表LIST掃描功能。標準SWEEP模式下，支持線性和對數模式，單次和雙次掃描功能以及恒定和脈沖掃描功能。列表LIST掃描功能可以有效地執行任意波形輸出，在表征響應隨應用電壓或電流而變化的測試中非常有用，用戶可以使用Excel導入或面板編輯的方式，生成一個任意形狀的掃描曲線，最多可以導入99999點數據，是U-I和I-U特性測試的理想選擇。
電池模擬器功能
得益于源表的四象限工作特性，IT2800系列產品不僅可作電壓源，電流源，6位半數字萬用表，還內置了專業的電池模擬器功能，以幫助工程師更好地研究電池特性對DUT功耗及性能可靠性的影響。您可以通過自定義（SOC-VOC-R）或常規參數設定模式快速生成電池曲線，并可以任意指定電池的初始SoC狀態，而無需像使用真實電池一樣等待充電或放電，極大地提升了研發和生產測試效率。
