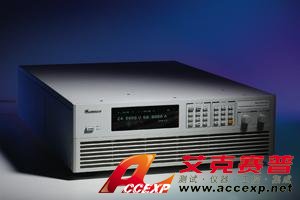

Chroma 62050H 600S 太陽能電池陣列仿真電源
名稱：可編程電源
品牌：
型號：
簡介：可程控直流電源供應器(太陽能電池陣列仿真功能) 62050H600S 為致茂電子最新推出太陽能電池陣列仿真電源，型號62050H-600S。提供最高可仿真太陽能電池陣列的開路電壓(Voc)達600V及短路電流(Isc)達25A於3U高電源模...
申請服務
- 產品介紹
可程控直流電源供應器(太陽能電池陣列仿真功能) 62050H 600S 為致茂電子最新推出太陽能電池陣列仿真電源，型號62050H-600S。提供最高可仿真太陽能電池陣列的開路電壓(Voc)達600V及短路電流(Isc)達25A於3U高電源模塊，且具有響應快速之設計模擬太陽能電池的輸出I-V曲線，此可應用於光伏逆變器的最大功率追蹤(MPPT)效能測試。此62050H-600S具有高速00kHz的數字化數據擷取連續量測線路及數位濾波機制，及高速25kHz的D/A控制，此可精準地仿真I-V曲線，並且可響應光伏逆變器的拉載市電漣波效應於I-V曲線仿真時，單機內建一太陽能電池數學模型，使用者可簡單地於單機前面板設定太陽能電池I-V特性(Voc/Isc/Vmp/Imp)後輸出一仿真太陽能電池陣列I-V曲線予光伏逆變器測試其靜態MPPT效能。另外實際太陽能電池(Solar Array)陣列會因天候如照度、溫度、雲遮或下雨而影響輸出I-V曲線，此62050H-600S單機可讓使用者儲存100條I-V曲線，且可設定每條曲線欲執行輸出時間，此可讓使用者測試光伏逆變器於不同地區下天候條件的長時間最大功率追蹤效能。62150H-600S/1000S具備16bit高分辨率的數位控制及精準的電壓及電流量測機制，並搭配圖形化操作軟件(Softpanel)，此可實時地測試及顯示光伏逆變器的最大功率追蹤狀況，且測試MPPTEFF%讀值，另外使用者可選擇欲儲存的量測讀值於軟件上。
大功率太陽能電池陣列仿真需求於商業用光伏逆變器測試時，使用者可簡單地並聯方式連接二臺或多臺電源模塊以達到150kW。62000H系列電源供應器具有主/從並聯控制模式達10臺150kW輸
出，使並聯操作模式快速又簡易，在此模式中，使用者只需透過前面板或遠程數位控制主(Masterunit)單機，系統會自動將設定數值下載數據到從屬(Slave unit)單機，具有高速同步訊號控制處理，且系統具有自動均流控制功能。62000H系列直流電源供應器操作非常簡單，從前面板按鍵或遠程控制器經由標準的USB/RS232/RS485/APG控制接口與選購的GPIB& Ethernet控制接口。
其具有3U精巧尺寸，可輕易安裝在標準機櫃上。MODEL62150H-600S特點：
■電壓輸出範圍: 0 600V&1000V
■3U/15kW高功率密度模塊可簡易主/從並聯達150kW
■太陽能電池陣列仿真 I-V 功能(內建I-V曲線數學式)
■可仿真多種太陽能電池的輸出特性(Fill Factor)
■可仿真不同溫度及照度下的I-V曲線
■具有非常小的Leakage Current(<3mA)
■精準的電壓及電流量測
■可仿真太陽能面板屏蔽下 I-V 曲線
■具有100條I-V曲線自動編程控制
■可測試Static & Dynamic MPPT效能
■可仿真各地區實際天候(天/月/年)I-V曲線
■具有數據記錄於Softpanel
■標準的USB / RS232 / RS485控制接口
■可選購GPIB / Ethernet 控制接口
■實時的最大功率追蹤狀態顯示於Softpanel
■具有圖形化操作軟件Softpanel
■具EN50530, Sandia, CGC/GF004動態MPPT測試程序及報表生成功能GPIBRS-485APG RS-232 Ethernet USB
太陽電池陣列仿真I V曲線電源型號62150H-600S/1000S具有響應快、可控制、重復性、高穩定性及精準性的仿真I-V曲線直流電源，於單機內建一SAS模型可簡單且方便設定Voc、Isc、Vmp及Imp等參數後產生一I-V曲線輸出，另外具有I-V Program功能可儲存100條不同照度及溫度下的I-V曲線於內存內，並且可以設定每一條I-V曲線執行時間(1-15,000S)，此外也提供一Table模式允許使用者透過數位接口存入128點的V&I陣列功能，可讓使用者編輯任何屏蔽的I-V曲線，以上非常適合驗證光伏逆變器(PV Inverter)如下性能:
■設計&驗證光伏逆變器的最大功率追蹤線路及演算機制
■驗證逆變器於早晨至黃昏變化下的最大功率追蹤效能
■驗證逆變器可允許的操作輸入電壓上&下限
■驗證逆變器的最大功率追蹤機制於太陽能電池被雲或樹屏蔽下的

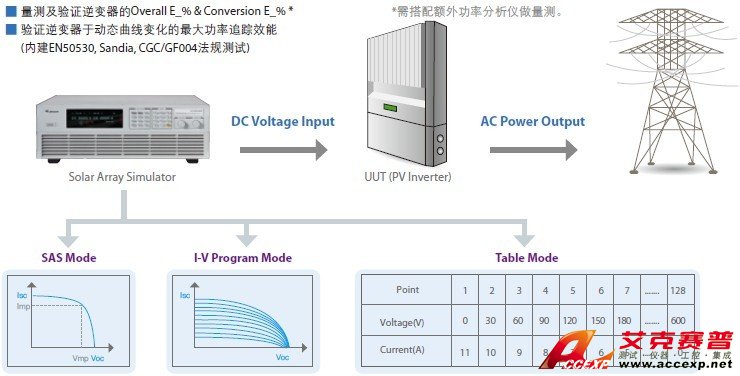

■驗證逆變器的最大功率點可允許的操作輸入電壓上&下限 I-V曲線Solar Array Simulator UUT (PV Inverter)DC Voltage Input AC Power Output
■驗證逆變器的靜態最大功率追蹤效率
■量測及驗證逆變器的Overall E_% & Conversion E_% *
■驗證逆變器於動態曲線變化的最大功率追蹤效能(內建EN50530, Sandia, CGC/GF004法規測試)
■仿真實際環境溫度下的I-V曲線搭配燒機房做老化測試*需搭配額外功率分析儀做量測。SAS Mode I-V Program Mode Table Mode
型號

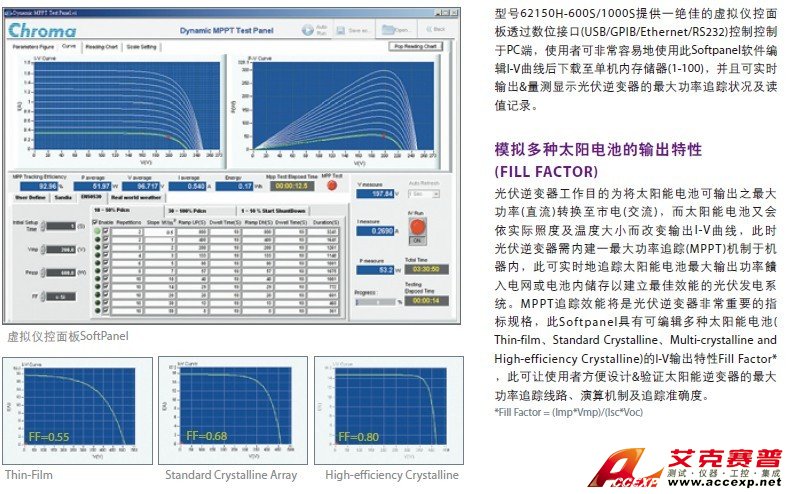

62150H-600S/1000S提供一絕佳的虛擬儀控面板透過數位接口(USB/GPIB/Ethernet/RS232)控制控制於PC端，使用者可非常容易地使用此Softpanel軟件編輯I-V曲線後下載至單機內存儲器(1-100)，並且可實時輸出&量測顯示光伏逆變器的最大功率追蹤狀況及讀值記錄。
模擬多種太陽電池的輸出特性
FILL FACTOR
光伏逆變器工作目的為將太陽能電池可輸出之最大功率(直流)轉換至市電(交流)，而太陽能電池又會依實際照度及溫度大小而改變輸出I-V曲線，此時光伏逆變器需內建一最大功率追蹤(MPPT)機制於機器內，此可實時地追蹤太陽能電池最大輸出功率饋入電網或電池內儲存以建立最佳效能的光伏發電系統。MPPT追蹤效能將是光伏逆變器非常重要的指標規格，此Softpanel具有可編輯多種太陽能電池(Thin-film、Standard Crystalline、Multi-crystalline andHigh-efficiency Crystalline)的I-V輸出特性Fill Factor*，此可讓使用者方便設計&驗證太陽能逆變器的最大功率追蹤線路、演算機制及追蹤準確度。
*Fill Factor = (Imp*Vmp)/(Isc*Voc)
FF=0.55 FF=0.68 FF=0.80
Thin-Film Standard Crystalline Array High-efficiency Crystalline
靜態最大功率點追蹤效能測試
STATIC MPPT EFFICIENCY TESTING
使用者可藉由此圖形化虛擬儀控面板軟件內的I-V曲線編輯功能:Table模式& SAS模式去編輯欲仿真的I-V曲線後下載至62150H-600S/1000S單機內存(1-100)內，當使用者編輯完成太陽能電池陣列I-V曲線後，可呼叫欲測試的I-V曲線於此畫面後，驗證光伏逆變器的最大功率點追蹤機制(MPPT)效能，並實時將追蹤過程顯示於此畫面。另外此功能可讓使用者設定MPPT Efficiency測試維持時，建議每一點測試時間為60s-600s為最佳MPPTEFF%效能分析。
ΔTVdc = 實際量測取樣逆變器輸入電壓
Idc = 實際量測取樣逆變器輸入電流
Tm 量測測試期間. [建議: 60 600秒/功率準位]
Pmpp = 太陽模擬電源最大輸出功率點
動態最大功率點追蹤效能測試 DYNAMIC MPPT EFFICIENCY TESTING
因動態最大功率點追蹤效能也會影響逆變器對光伏發電系統所發電能的有效利用及長期投資效益，因此法規EN50530 & Sandia & CGC/GF004訂定一標準動態最大功率點跟蹤效能測試程序，此
可讓逆變器設計廠家對於最大功率點追蹤演算效能得到一測試及提升。使用者可藉由SoftPanel內建EN50530 &Sandia & CGC/GF004的Dynamic MPPT測試程序選取欲測試項目，此可簡單地測試
逆變器於研發及品保階段，當測試執行過程中可實時地計算Energy及MPPT EFF%，並且可將測試追蹤過程的讀值記錄下。
屏蔽
I V曲線仿真
SHADOW I V CURVE SIMULATION
使用者可利用Table模式去編輯各種I-V曲線，將自行建立的I-V曲線數據存於Excel檔案後匯入至單機內透過此Softpanel，單機每條I-V曲線為最多128點的電壓及電流組成。單機內可讓使用者
建立並儲存100條曲線，此功能可方便使用者編輯各種I-V曲線，例如有陰影屏蔽的I-V曲線，此可測試光伏逆變器於屏蔽下的I-V曲線追蹤效能。
於此Softpanel內建一Sandia及EN50530的Photovoltaic I-V Curve Model，此可方便使用者只需輸入欲測試PV Inverter的最大輸入功率值(Pmax)、Fill Factor、Vmin、Vnom及Vmax值，然後使用者可直接按要測試的最大功率百分比值(5%、10%、20%、25%、30%、50%、75%、100%)，此Softpanel可自動地產生此測試的太陽能電池I-V曲線，接著直接按下載至單機後開始仿真此I-V曲線予PV Inverter測試Conversion Efficiency。
*需搭配額外功率分析儀做量測仿真實際天候的I V曲線變化測試 REAL WORLD WEATHER SIMULATION此功能可讓使用者外部輸入天候數據(如溫度及照度)藉由Excel檔案至SoftPanel內，以模擬清晨至黃昏的太陽能電池陣列受到天候影響，如日照、溫度、雲遮、下雨...，並且可設定每條I-V曲線執行間隔時間分辨率1秒，可方便使用者模擬真實環境下不同地區的天候變化狀況，以測試光伏逆變器動態MPPT效能。
自動程序靜態&動態MPPT效能測試 AUTO RUN TESTING
為方便研發&品保單位可快速驗證光伏逆變器之靜態&動態最大功率點追蹤效能測試，使用者可編輯欲測試的逆變器參數Vmin、Vnom、Vmax、Pmax、Stabilization time &Testing period time後選取欲測試EN50530 &Sandia項目，即可自動執行已經規劃完成的EN50530 & Sandia Lab內Static及Dynamic MPPT測，當測項結束後自動生成報表於Excel表格內。EN50530 Dynamic MPPT Eciency Test Report ( 30%~100% )
報表記錄功能
REPORT FUNCTION
此軟件將提供測試數據記錄功能，可讓使用者編輯欲記錄的量測參數，如電壓、電流、功率、瓦時及MPPT效率，另外可編輯欲記錄的取樣時間間隔(1 -10,000s)及總時間長度，此數據將方便於分析驗證光伏逆變器。
主/從智能並聯操作模式可達150KW當需要高功率I-V模擬電源予商業用光伏逆變器測試時，一般以並聯方式連接二臺或多臺電源供應器。此62150H-600S/1000S電源供應器具有主/從
智能並聯控制模式達10臺150kW，使並聯操作模式快速又簡易如同一單機(Stand-Alone)。在此模式中，主單機(Master)設定數值自動下載數據到從屬(Slave)單機，且具有高速同步訊號控制處理及系統自動均流控制。
定制大功率電源600KW方案
■ A620029並聯用控制及監督系統單元
■可控制多臺150kW於並聯操作(最大達1000V/2500A/1500kW)
■可同時量測並聯輸出總電流/電壓
■具並聯電流均流能力(最大達1.5MW)
■標準的USB/GPIB/Ethernet接口
60~500kW PV Inverter
註 :
建議於電源輸入市電配電端安裝
Schaffner ECOsineTM -
Passive Harmonic Filters裝置，以降低電流諧波干擾及提高能源效能。

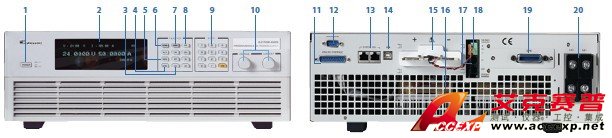

面板說明
1. AC電源開關
2. VFD顯示器 顯示設定, 量測及操作狀態指示
3. 安全鎖鍵 安全鎖啟動及失能控制
4. 輸出ON/OFF控制鍵 輸出啟動及失能控制
5. CONFIG功能鍵 系統內部參數設定
6. 電壓設定鍵設定輸出電壓值
7. 電流設定鍵 設定輸出限電流值
8. PROG功能鍵程序步階電壓及電流設定選擇
9. 數字鍵 數字輸入
10. 旋鈕 旋鈕調整設定參數
11. 類比控制接口類比輸入/出控制&監控電壓及電流
12. RS-232或RS-485界面 (二選一)
13. 系統控制接口 主從串/並聯用數位訊號溝通接口
14. USB界面
15. 後背板直流輸出端子 輸出連接端子至負載
16. 系統散熱風扇 具有溫控轉速調節
17. 均流端子 主/從並聯使用
18. 遠程壓降補償端子 遠程回授連接端子至負載
19. GPIB或Ethernet界面(二選一,選配)
20. AC輸入端子
訂購信息
功率輸出範圍
62000H 系列可程控直流電源供應器
5kW 62050H-600S : 可程控直流電源供應器
600V/8.5A/5kW 具有太陽電池陣列仿真功能
10kW 62100H-600S : 可程控直流電源供應器
600V/17A/10kW 具有太陽電池陣列仿真功能
15kW
62150H-600S : 可程控直流電源供應器
600V/25A/15kW 具有太陽電池陣列仿真功能
62150H-1000S : 可程控直流電源供應器
1000V/15A/15kW 具有太陽電池陣列仿真功能
A620024 : GPIB 適配卡 (工廠出貨安裝)
A620025 : Ethernet 適配卡 (工廠出貨安裝)
選購配件
A620026 : 19吋機櫃套件
A620027 : 62150H-600S用15kW並聯專用機
A620028 : 62150H-1000S用15kW並聯專用機
*A620029 : 150kW~600kW並聯用控制及監督系統單元 (不含150kW)
備註
1 : 請於下訂單時指定選配GPIB或Ethernet界面，此為機器上的二選一接口，工廠製造前須選定。
2 : 關於高功率150kW~600kW定制系統，請電洽取得更多信息。

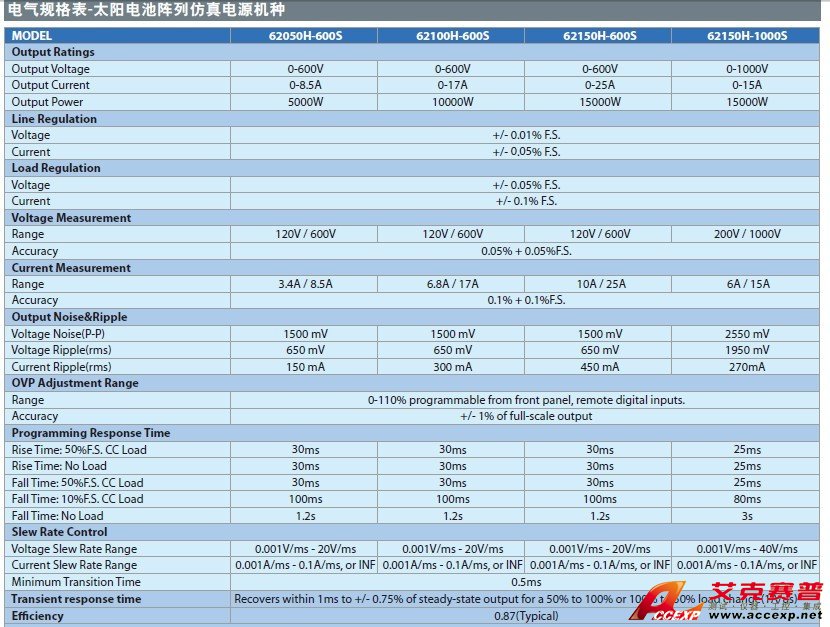

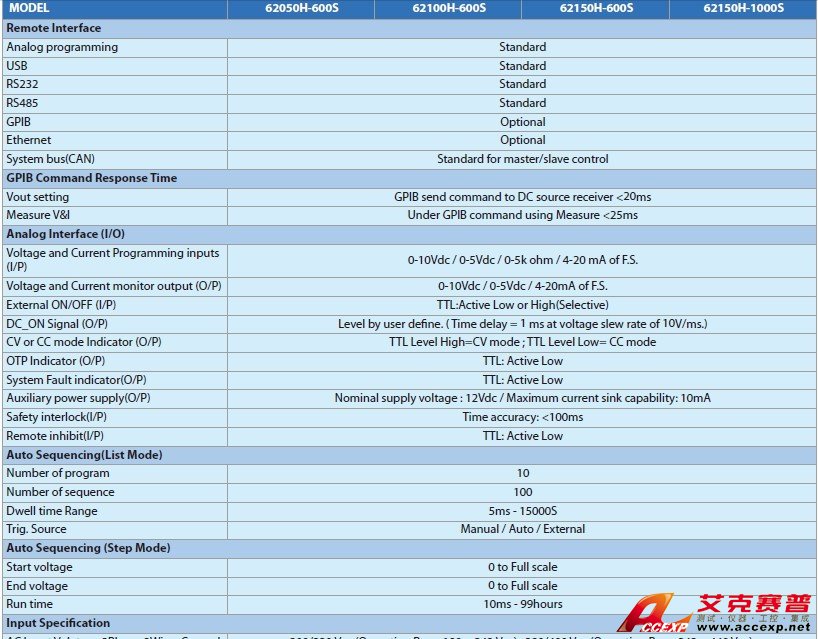

電氣規格表太陽電池陣列仿真電源機種
