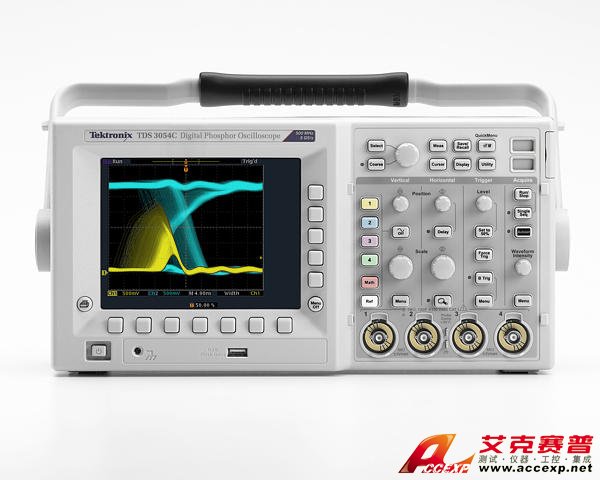

Tektronix TDS3054C示波器
名稱：示波器
品牌：
型號：
簡介：泰克TDS3054C示波器4通道，帶寬：500MHz，10K記錄長度，泰克TDS3054C示波器采樣率：5.0GS/s3,600 wfms/s 連續波形捕獲速率高級觸發套件簡便易用功能前面板USB 主機端口，Tektronix TDS305...
申請服務
- 產品介紹
泰克TDS3054C示波器4通道，帶寬：500MHz，10K記錄長度，泰克TDS3054C示波器采樣率：5.0GS/s3,600 wfms/s 連續波形捕獲速率高級觸發套件簡便易用功能前面板USB 主機端口，簡便地存儲和傳送測量數據25 種自動測量功能標配FFT多語言用戶界面.
泰克TDS3054C示波器數字實時采樣 以至少5倍的過采樣來準確地捕獲信號。
數字熒光顯示屏 以高波形捕獲率和灰階（intensity-graded）顯示屏快速捕獲和顯示毛刺和很少發生的事件。
高級觸發 利用欠幅脈沖、毛刺、上升/下降時間和建立時間/保持時間違例觸發器捕獲數字信號異常。
專用的前面板控制裝置 利用前面板控制裝置縮短學習時間，把更多時間用在執行任務上。
前面板USB端口 快速存儲和傳輸您的波形
泰克TDS3054C示波器個人電腦連接 利用 NI LabVIEW SignalExpress™ TE 和泰克OpenChoice® Desktop軟件輕松傳輸、分析和備案結果。
僅5.9英寸（149毫米）厚 節省寶貴的桌面空間。
電池組（可選） 在需要的地方開展工作，電池續航時間可達三小時。
泰克TDS3054C示波器應用模擬（可選） 將您的示波器變成用于極限測試、通信模板測試及視頻故障解決的專用儀器。
| 示波器型號 | TDS3012C | TDS3014C | TDS3032C | TDS3034C | TDS3052C | TDS3054C |
| 帶 寬 | 100 MHz | 100 MHz | 300 MHz | 300 MHz | 500 MHz | 500 MHz |
| 通 道 | 2 | 4 | 2 | 4 | 2 | 4 |
| 每條通道采樣率 | 1.25 GS/s | 1.25 GS/s | 2.5 GS/s | 2.5 GS/s | 5 GS/s | 5 GS/s |
| 垂直分辨率 | 9 位 (所有型號) | |||||
| 垂直靈敏度 (/div) | 1 mV －10 V(所有型號) | |||||
| 最大記錄長度 | 10 K 點 (所有型號) | |||||
| 垂直精確度 | ±2% (所有型號) *1 | |||||
| 最大輸入電壓 ( 1МΩ) |
150 VRMS CAT I(所有型號)(300 V CAT II 和標準 10X 探頭) | |||||
| 位置范圍 | ± 5 div(所有型號) | |||||
| 帶寬BW 限制器 | 20 MHz | 20 MHz | 20,150 MHz | 20,150 MHz | 20,150 MHz | 20,150 MHz |
| 輸入耦合 | AC, DC, GND (所有型號) | |||||
| 輸入阻抗選擇 | 1 MW 與 13 pF 或 50 W 并聯 | |||||
| 時基范圍 (/div) | 4 ns-10 s/div | 4 ns-10 s/div | 2 ns-10 s/div | 2 ns-10 s/div | 1ns-10 s/div | 1ns-10 s/div |
| 時基精確度 | 在任意1 ms 時間間隔上± 20 ppm | |||||
| 顯 示 器 | 彩色 LCD | |||||
| 輸入/ 輸出接口 | ||||||
| 以太網端口 | RJ-45 連接器, 支持10Base-T LAN | |||||
| USB 端口 | 前面板USB 2.0 主機端口，支持USB 閃存 | |||||
| GPIB 端口 | 全面的發話/ 接聽模式、設置和測量(TDS3GV 通信模塊選配) | |||||
| RS-232-C 端口 | DB-9 公頭連接器，全面的發話/ 接聽模式；控制所有模式、設置和測量 | |||||
| 波特率最高38,400(TDS3GV 通信模塊選配) | ||||||
| VGA 視頻端口 | DB-15 母頭連接器，監視器輸出，在配有VGA 的大型監視器上直接顯示信息(TDS3GV 通信模塊選配) | |||||
| 外部觸發輸入 | BNC 連接器，輸入阻抗> 1 MΩ，并聯電流17 pF；最大輸入電壓150 VRMS | |||||
