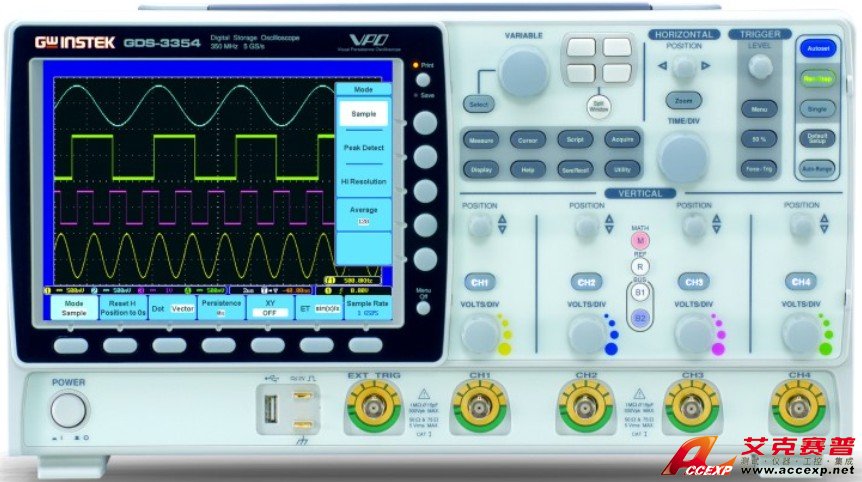

臺灣固緯GDS-3154數字示波器
名稱：示波器
品牌：
型號：
簡介：固緯GDS-3154數字示波器獨特的分割畫面功能允許GDS- 3000系列每個輸入通道是獨立運作與各自設置和波形顯示。時基，垂直靈敏度，固緯GDS-3154可以獨立觸發選擇到的每個通道及分別輸出信號的波形顯示在個別的銀幕上。這是近似多臺數位...
申請服務
- 產品介紹
固緯GDS-3154數字示波器獨特的分割畫面功能允許GDS- 3000系列每個輸入通道是獨立運作與各自設置和波形顯示。時基，垂直靈敏度，固緯GDS-3154可以獨立觸發選擇到的每個通道及分別輸出信號的波形顯示在個別的銀幕上。這是近似多臺數位示波器 ,固緯GDS-3154此功能是非常適用於同步測試的應用?？吹郊毠?jié)及多層次波形昰非常不同的特點。 看到細節多波形非常不同的特點。該8英寸800 * 600高解析度液晶顯示，使屏幕上的一個分割畫面有愉快的觀測環境，以查看細節複雜的信號。
臺灣固緯GDS-3154數字示波器的特點
* 全系列 頻寬覆蓋350MHz範圍, 提供2/4輸入通道,
* 雙取樣模式: 5GSa/s即時取樣率及100GSa/s等效取樣率
* 強大的VPO訊號處理技術，快速洞察異常訊號
* 8英吋800*600高解析度大尺寸畫面, 能更舒適的檢視複雜訊號的細節
* 獨特的分割視窗功能，能同時獨立觸發及獨立顯示四個通道的波形訊號
* 彈性的GW App應用軟體平臺, 軟體擴充/ 升級更容易
* 可選擇50Ω/75Ω/1MΩ三種不同的輸入阻抗
* 可選配功率量測軟體以進行電源品質測試與分析
* 可選配串列匯流排的觸發、解碼功能.軟體可支援I2C, SPI以及UART
獨特的分割畫面功能
獨特的分割畫面功能允許GDS- 3000系列每個輸入通道是獨立運作與各自設置和波形顯示。時基，垂直靈敏度，可以獨立觸發選擇到的每個通道及分別輸出信號的波形顯示在個別的銀幕上。這是近似多臺數位示波器 ,此功能是非常適用於同步測試的應用?？吹郊毠?jié)及多層次波形昰非常不同的特點。 看到細節多波形非常不同的特點。該8英寸800 * 600高解析度液晶顯示，使屏幕上的一個分割畫面有愉快的觀測環境，以查看細節複雜的信號。
完整的觸發功能
了邊緣觸發外，GDS- 3000系列還提供多種觸發功能，包括視頻，脈衝寬度，矮波，上升時間和下降時間（定義時間長度），交替，時間延遲，事件延遲以及Ｈold-Off功能。 靈活的觸發功能偕同高速取樣率與VPO信號處理技術讓GDS – 3000成為捕獲各類波形的強大工具。
水平時基和垂直靈敏度自動範圍切換設定
自動範圍切換功能，GDS-3000能依據當時所輸入的訊號自動判斷並進行水平掃描時基和/或垂直靈敏度的刻度範圍的調整。此功能讓工程師方便地對所輸入的連續訊號頻率和振幅變化進行追蹤，讓訊號波形始終以最適當?shù)目潭蕊@示於畫面上。特別是當需要重複性的探索試驗電路上不同的頻率和振幅時，自動範圍切換設定絕對會是測試工程師最愛的功能之一。
雙顯示視窗放大功能
GDS - 3000系列視窗放大功能提供在同一時間下能以雙顯示模式同時顯示主要波形和放大波型二部份。在“視窗放大”模式中，工程師可使用游標任意決定對於主要的波形其需要放大的寬度和位置，放大窗口中會把游標已圈選的範圍進行擴展放大，藉以提供工程師詳細的波型細節。“視窗放大”模式當中其游標設定提供粗/微條功能，可以幫助工程師快速且精準的移動縮放窗口中任何預期的位置。
28項自動測量
GDS - 3000系列支援高達28項的波形測量項目，總體區分為三個重要的參數類別：幅度，時間/頻率和延遲測量。在量測顯示模式，提供單一參數顯示模式和同時顯示所有測試參數模式，前者可以顯示8組獨立自動測量項目，而後者則可以同時顯示單一通道中所有的波型測量參數訊息。
FFT測試功能
當要對所觀測波型進行諧波頻率分析時，經常會使用數位儲存示波器上的FFT功能。通常傳統示波器於FFT分析時其單位是分貝（dB），但是分貝的單位對於工程師來說有時候總是沒有像電壓表示般來的直覺。GDS-3000系列提供 FFTrms功能，可以以電壓單位表示，更直覺的顯示被擷取訊號頻率的成分。該FFT功能支援Rectangular， Hamming， Hanning及Black-harris四種視窗。
三輸入阻抗選擇
GDS-3000系列內建1MΩ，75Ω與50 Ω三種輸入阻抗，提供使用者於電路匹配上更多彈性的選擇。1MΩ 可保持最低程度的負載效應，75Ω適用於視頻傳輸領域，50 Ω則適合於射頻通信測試應用?！∧僖矡o需四處尋找阻抗適配器來與示波器進行匹配，三種輸入阻抗的選擇擴展了GDS- 3000系列適用的範圍。
X-Y 模式
在X-Y模式中GDS-3000可以定義CH1和CH3為橫軸；CH2和CH4為縱軸，並允許2組X-Y信號同時顯示於畫面上，並提供包括矩形，極性，乘積和比率的X-Y測量項目。
有別於傳統示波器，在此模式下GDS-3000可以同時顯示所輸入的時域訊號以及X-Y波形於畫面上。游標也可以測試時域波形或是自由定義游標於X-Y訊號相關測試位置。
可擴充的應用軟體
GDS - 3000系列允許使用者於未來隨時安裝額外的應用軟體於機器上。這提供了一個更開放的環境來滿足工程師對於測試功能的需要，靈活的軟體擴展平臺，讓工程師與GDS-3000始終保持在最佳的測試狀態。
波形文件預覽
GDS - 3000提供了一個優化的波形文件預覽操作界以進行查看先前所擷取的檔案。 一般來說，示波器可以存儲大量的波形數據於機器上，為了協助工程師從大量的儲存波形文件中進行選擇，GDS-3000系列提供波形文件預覽功能，在無需打開文件的狀況下就可以知道所儲存文件的內容，讓波型文件的調閱更方便，更有效率。
免費的遠端控制軟體
用USB介面及FreeWave遠端監控軟體就可以用最方便，最簡單的方式來獲取測試的波型數據。FreeWave軟體所擷取的波形訊號可以保存為影像檔（.bmp/.jpg），波形資料（.csv）以及動態電影檔（.wmv）不僅可以獲取波型資料而且還可以長時間的監測並錄製波形動態行為。
FreeWave簡單的操作介面讓工程師完全不再需要學習難以理解的命令語法，就能以最短的學習曲線進行遠端控制GDS-3000大部分的功能。
SVGA 輸出
GDS- 3000系列的後方面板提供SVGA 800*600解析度視頻輸出端子，允許GDS-3000示波器畫面顯示圖像直接傳輸?shù)酵獠匡@示器或投影機以提供遠端監控或進行波型顯示討論。直接顯示影像傳輸功能大大的提高了在生產線監控，會議討論上或是課堂教學的溝通效率。
多樣化的連接介面
兩個高速的USB 2.0高速主機埠位分別位於前面板和背面板，用於輕鬆的接收或是儲存測試數據。在後方面板，也提供一個USB 2.0高速裝置埠，可用於遠程控制或是提供PictBridge相容的印表機列印工作。RS-232和網路介面提供了系統溝通及自動測試設備（ATE）的應用。視頻輸出則允許傳輸示波器的屏幕圖像至外接的投影機或顯示器進行遠程監控與大屏幕討論/觀察。對於GPIB的控制應用則可以選配GPIB到USB轉接器（GUG-001）輕鬆加以實踐。
