泰克MSO3012 DOP3012 2通100MHz混合信號數字示波器
名稱：示波器
品牌：
型號：
簡介：泰克MSO3012 DOP3012 2通100MHz混合信號數字示波器主要性能指標 500, 300, 100 MHz 帶寬型號 2 通道和4 通道型號 16 條數字通道(MSO 系列) 所有通道上2.5 GS/s 的采樣率 所有通道上5 ...
申請服務
- 產品介紹
泰克MSO3012 DOP3012 2通100MHz混合信號數字示波器主要性能指標
500, 300, 100 MHz 帶寬型號
2 通道和4 通道型號
16 條數字通道(MSO 系列)
所有通道上2.5 GS/s 的采樣率
所有通道上5 M 點的記錄長度
>50,000 wfm/s 的最大波形捕獲速率
成套高級觸發
簡便易用功能

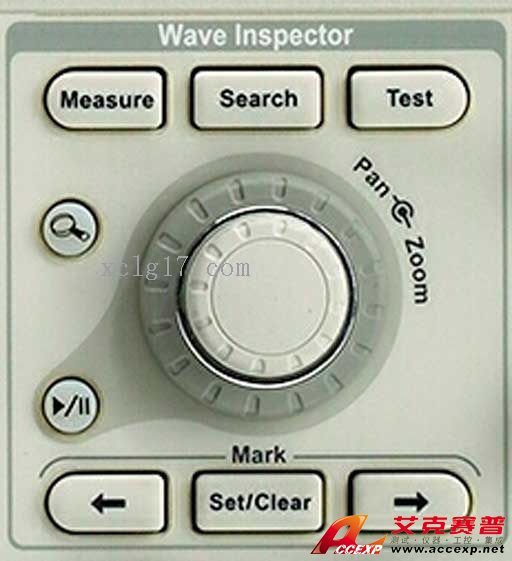

Wave Inspector® 控制功能，輕松導航和自動搜索波形數據
29 種自動測量FFT 分析，簡化波形分析
TekVPI® 探頭接口支持有源探頭、差分探頭和電流探頭，自動定標和確定單位
9 英寸(229 mm) WVGA 寬屏彩色顯示器
體積小，重量輕- 僅厚5.8 英寸(147mm)，僅重9 磅(4 公斤)
連接能力
前面板和后面板上的USB 2.0主機端口，迅速簡便地存儲數據、進行打印及連接USB 鍵盤
后面板上的USB 2.0 設備端口，簡便地連接PC 或直接打印兼容PictBridge® 的打印機
集成10/100 以太網端口，用于聯網和視頻輸出端口，把示波器顯示畫面導出到監視器或投影儀上
選配串行觸發和分析功能
I2C、SPI、CAN、LIN、RS-232/422/485/UART和I2S/LJ/RJ/TDM 自動串行觸發、解碼和搜索選項
混合信號設計和分析(MSO 系列)
并行自動觸發、解碼和搜索功能
多通道建立時間和保持時間觸發
MagniVuTM高速采集技術，在數字通道上提供了121.2 ps的精細定時分辨率
選配應用支持
電源分析
HDTV 和自定義視頻分析
技術特性：
特點
垂直系統模擬通道
| 垂直系統 |
MSO3012 DPO3012 |
MSO3014 DPO3014 |
MSO3032 DPO3032 |
MSO3034 DPO3034 |
MSO3054 DPO3054 |
|---|---|---|---|---|---|
| 輸入通道數量 | 2 | 4 | 2 | 4 | 4 |
| 模擬帶寬(-3dB) | 100 MHz | 100 MHz | 300 MHz | 300 MHz | 500 MHz |
|
計算的上升時間 5 mV/div (典型值) |
3.5 ns | 3.5 ns | 1.17 ns | 1.17 ns | 700 ps |
| 硬件帶寬極限 | 20 MHz | 20 MHz, 150 MHz | |||
| 輸入耦合 | AC, DC, GND | ||||
| 輸入阻抗 | 1 MΩ ±1%, 75 Ω ±1%, 50 Ω ±1% | ||||
| 輸入靈敏度范圍, 1 MΩ | 1 mV/div to 10 V/div | ||||
| 輸入靈敏度范圍, 75Ω, 50Ω | 1 mV/div to 1 V/div | ||||
| 垂直分辨率 | 8位(采用Hi-Res 時11 位) | ||||
| 最大輸入電壓, 1 MΩ | 300 VRMS, 峰值≤± 450 V | ||||
| 最大輸入電壓, 75Ω, 50Ω | 5 VRMS, 峰值≤± 20 V | ||||
| DC 增益精度 | 對5 mV/div 及以上設置為± 1.5% 對2 mV/div 設置為± 2.0% 對1 mV/div 設置為± 2.5% |
||||
|
通道到通道隔離度 (任何兩條垂直標度相等的通道) |
在≤ 100 MHz 時≥ 100:1, > 100 MHz 到額定帶寬時≥ 30:1 | ||||
偏置范圍
| 范圍 | 1 MΩ | 50 Ω, 75 Ω |
|---|---|---|
| 1 mV/div to 99.5 mV/div | ±1 V | ±1 V |
| 100 mV/div to 995 mV/div | ±10 V | ±5 V |
| 1 V/div | ±100 V | ±5 V |
| 1.01 V/div to 10 V/div | ±100 V | NA |
垂直系統數字通道
| 特點 | 所有MSO3000 型號 |
|---|---|
| 輸入通道數量 | 16 條數字通道(D15 到D0) |
| 門限 | 每套8 條通道單獨設置門限 |
| 門限選擇 | TTL, CMOS, ECL, PECL, 用戶自定義 |
| 用戶自定義門限范圍 | -15 V 到+25 V |
| 最大輸入電壓 | -20 V 到+30 V |
| 門限精度 | ±(100 mV +3% 的門限設置) |
| 最大輸入動態范圍 | 50 Vpk-pk (取決于門限設置) |
| 最大電壓擺幅 | 500 mVpk-pk |
| 輸入阻抗 | 101 kΩ |
| 探頭負荷 | 8 pF |
| 垂直分辨率 | 1 位 |
水平系統模擬通道
| 特點 | 所有MSO3000 型號 所有DPO3000 型號 |
|---|---|
| 最大采樣率(所有通道) | 2.5 GS/s |
| 最大記錄長度(所有通道) | 5 M點 |
| 在最高采樣率時捕獲的最大時長(所有通道) | 2 ms |
| 時基范圍 (S/div) | 1 ns - 1000 s |
| 時基延遲時間范圍 | -10 格到 5000 s |
| 通道到通道偏移校正范圍 | ±100 ns |
| 時基精度 | 在任何≥ 1 ms 間隔上± 10 ppm |
水平系統數字通道
| 特點 | 所有MSO3000 型號 |
|---|---|
| 最大采樣率 (主時基, 所有通道) |
500 MS/s (2 ns 分辨率) |
| 最大記錄長度 (主時基, 所有通道) |
5 M 點 |
| 最大采樣率 (MagniVu, 所有通道) |
8.25 GS/s (121.2 ps 分辨率) |
| 最大記錄長度 (MagniVu, 所有通道) |
10k 點，以觸發點為中心 |
| 最小可檢測脈寬 | 2.0 ns |
| 通道到通道偏移 | 500 ps 典型值 |
觸發系統
| 特點 | 說明 |
|---|---|
| 主要觸發模式 | 自動觸發, 正常觸發和單次觸發 |
| 觸發耦合 | DC, AC,HF 抑制(衰減>50 kHz), LF 抑制(衰減<50 kHz), 噪聲抑制(降低靈敏度) |
| 觸發釋抑范圍 | 20 ns - 8 s |
觸發靈敏度
| 特點 | 說明 |
|---|---|
| 內部DC 耦合 | DC - 50 MHz 時0.5 div，在額定帶寬時提高到1 div |
| 外部(輔助輸入) | DC - 50 MHz 時200 mV，在250 MHz 時提高到500 mV |
觸發電平范圍
| 特點 | 說明 |
|---|---|
| 任意通道 | 從屏幕中心± 8 格 |
| 外部(輔助輸入) | ±8 V |
