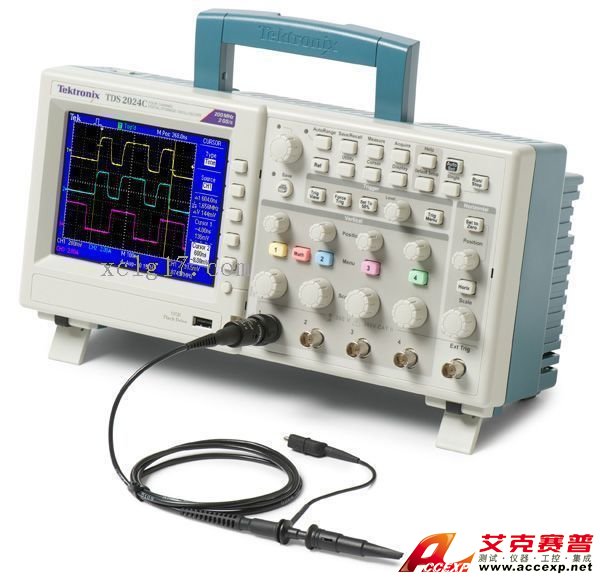

泰克TDS2024C 4通道200MHz數字儲存示波器
名稱：示波器
品牌：泰克
型號：TDS2024C
簡介：泰克TDS2024C4通道200MHz數字儲存示波器主要特點和優點200 MHz、100 MHz、70 MHz 和50 MHz 帶寬 2 通道型號和4 通道型號 所有通道上高達2GS/s 的采樣率 所有通道上2.5k 點記錄長度 高級觸發，...
申請服務
- 產品介紹
泰克TDS2024C4通道200MHz數字儲存示波器主要特點和優點
200 MHz、100 MHz、70 MHz 和50 MHz 帶寬
2 通道型號和4 通道型號
所有通道上高達2GS/s 的采樣率
所有通道上2.5k 點記錄長度
高級觸發，包括脈寬觸發和選行視頻觸發
簡便易用性特點
16 種自動測量及FFT 分析，簡化波形分析/li>
內置波形極限測試/li>
自動化擴展數據記錄功能/li>
自動設置和信號自動量程/li>
內置上下文相關幫助/li>
探頭檢查向導/li>
多語言用戶界面/li>
5.7 英寸(144 毫米)有源TFT 彩色顯示器/li>
體積小，重量輕：深僅4.9 英寸(124 毫米)，重僅4.4 磅(2 公 斤)
連接
前面板上的USB 2.0 主機端口，迅速簡便地存儲數據、打印 及連接USB 鍵盤
后面板上的USB 2.0 設備端口，簡便地連接PC 或直接打印 到兼容PictBridge® 的打印機
標配National Instrument公司LabVIEW SignalExpressTM TE 限定版和泰克OpenChoice® 軟件，連通工作臺
技術特性：
特點
TDS2000C 系列數字存儲示波器
| TDS2001C | TDS2002C | TDS2004C | TDS2012C | TDS2014C | TDS2022C | TDS2024C | |
|---|---|---|---|---|---|---|---|
| 顯示器 (QVGA LCD) | TFT | TFT | TFT | TFT | TFT | TFT | TFT |
| 帶寬*3 | 50 MHz | 70 MHz | 70 MHz | 100 MHz | 100 MHz | 200 MHz | 200 MHz |
| 通道數量 | 2 | 2 | 4 | 2 | 4 | 2 | 4 |
| 外部觸發輸入 | 所有型號均包括 | ||||||
| 每條通道上采樣率 | 500 MS/s | 1.0 GS/s | 1.0 GS/s | 2.0 GS/s | 2.0 GS/s | 2.0 GS/s | 2.0 GS/s |
| 記錄長度 | 記錄長度所有型號所有時基上2.5k 點 | ||||||
| 垂直分辨率 | 8 bits | ||||||
| 垂直靈敏度 | 校準后微調時，所有型號2 mV - 5 V/div | ||||||
| DC 垂直精度 | 所有型號上± 3% | ||||||
| 垂直縮放 | 垂直擴展或壓縮實時波形或停止的波形 | ||||||
| 最大輸入 | 300VRMS CAT II; 在超過100 kHz 時額定值以20 dB/10 Hz 下降, 在3 MHz 時為13Vpk-pk AC | ||||||
| 位置范圍 | 2 mV - 200 mV/div +2 V >200 mV - 5 V/div +50 V | ||||||
| 帶寬限制 | 所有型號為20 MHz | ||||||
| 輸入耦合 | 所有型號上AC, DC, GND | ||||||
| 輸入阻抗 | 1 MΩ 并聯, 20pF | ||||||
| 時基范圍 | 5 ns - 50 s/div | 5 ns - 50 s/div | 5 ns - 50 s/div | 2.5 ns - 50 s/div | 2.5 ns - 50 s/div | 2.5 ns - 50 s/div | 2.5 ns - 50 s/div |
| 時基精度 | 50 ppm | ||||||
| 水平縮放 | 水平擴展或折疊活動的波形或停止的波形 | ||||||
| I/O 接口 | |||||||
| USB 端口 | 前面板上的USB 主機端口支持USB 閃存驅動器 儀器背面的USB 設備端口支持連接PC 及兼容PictBridge 的所有打印機 | ||||||
| GPIB | 可選 | ||||||
| 非易失性存儲器 | |||||||
| 參考波形顯示 | (2)個2.5 K 點參考波形 | ||||||
| 沒有USB 閃存驅動器時的波形存儲 | (2) 2.5k 點 | (2) 2.5k 點 | (4) 2.5k 點 | (2) 2.5k 點 | (4) 2.5k 點 | (2) 2.5k 點 | (4) 2.5k 點 |
| 最大USB 閃存驅動器容量 | 64 GB | ||||||
| 帶有USB 閃存驅動器時的波形 存儲波形存儲 | 每8 MB 96 個以上參考波形 | ||||||
| 沒有USB 閃存驅動器時的設置 | 10 個前面板設置 | ||||||
| 帶有USB 閃存驅動器時的設置 | 每8 MB 4000 個以上前面板設置 | ||||||
| 帶有USB 閃存驅動器的屏幕圖 | 每8 MB 128 個以上屏幕圖 (圖像數量取決于選擇的格式) | ||||||
| 帶有USB 閃存驅動器時全部保存 | 每8 MB 12 個以上的全部保存操作 一個全部保存操作會創建3-9 個文件(設置, 圖像, 外加顯示的每個波形一個文件) | ||||||
*3 所有型號在2 mV/div 時的帶寬為20 MHz。
采集模式
| 模式 | 說明 |
|---|---|
| 峰值檢測 | 捕獲高頻隨機毛刺。在5 μs/div- 50 s/div 的 所有時基設置上，使用采集硬件捕獲最窄12 ns (典型值)的毛刺 |
| 采樣 | 只采樣數據 |
| 平均 | 平均波形, 可以選擇: 4, 16, 64, 128 |
| 單一順序 | 使用Single Sequence (單一順序)按鈕，一次 捕獲一個觸發的采集順序 |
| 滾動模式 | 在>100 ms/div 的所有采集時基設置上 |
觸發系統
| 特點 | 說明 |
|---|---|
| 觸發模式 | 自動觸發, 正常觸發, 單一順序觸發 |
觸發類型
| 觸發 | 說明 |
|---|---|
| 邊沿 (上升沿/下降沿) | 電平驅動的傳統觸發。任意通道上正斜率或負斜率。耦合選擇: AC, DC, 噪聲抑制, 高頻抑制, 低頻抑制。 |
| 視頻 | 觸發所有行或各個行, 合成視頻中的奇數/ 偶數 場或所有場, 或廣播制式(NTSC, PAL, SECAM) |
| 脈寬 (或毛刺) | 觸發小于、大于、等于或不等于可以選擇的、 范圍在33 ns 到10 s 之間的時間極限 |
觸發源
| 特點 | 說明 |
|---|---|
| 2 通道型號 | CH1, CH2, Ext, Ext/5, AC 線路 |
| 4 通道型號 | CH1, CH2, CH3, CH4, Ext, Ext/5, AC 線路 |
觸發視圖
| 在按下Trigger View (觸發視圖)按鈕時，顯示觸發信號。 |
觸發信號頻率讀數
| 提供觸發源的頻率讀數。 |
光標
| 特點 | 說明 |
|---|---|
| 類型 | 幅度, 時間 |
| 測量 | ΔT, 1/ΔT, ΔV |
自動波形測量
| 周期, 頻率, + 寬度, - 寬度, 上升時間, 下降時間, 最大值, 最小 值, 峰到峰值, 中間值, 周期RMS, 光標RMS, 占空比, 相位, 延 遲。 |
波形數學運算
| 特點 | 說明 |
|---|---|
| 運算符 | 加, 減, 乘, FFT |
| FFT | 窗口, Hanning, 平頂, 矩形, 2048 個樣點 2048 采樣點 |
| 來源 | |
| 2 通道型號 | CH1 – CH2, CH2 – CH1, CH1 + CH2, CH1 × CH2 |
| 4 通道型號 | CH1 – CH2, CH2 – CH1, CH3 – CH4, CH4 – CH3, CH1 + CH2, CH3 + CH4, CH1 × CH2, CH3 × CH4 |
自動設置菜單
| 信號類型 | 自動設置菜單選項 |
|---|---|
| 單鍵自動設置所有通道的垂直系統、水平系統和觸發系統，自 動設置支持撤銷操作功能。 | |
| 方波 | 單周期, 多周期, 上升沿或下降沿 |
| 正弦波 | 單周期, 多周期, FFT 頻譜 |
| 視頻 (NTSC, PAL, SECAM) | 場：全部, 奇數或偶數 行：所有行或選擇行號 |
自動量程
| 在點到點移動探頭或在信號表現出較大變化時，自動調節垂直 和/ 或水平示波器設置。 |
顯示特點
| 特點 | 說明 |
|---|---|
| 顯示 | QVGA 有源彩色TFT |
| 插補 | Sin(x)/x |
| 顯示器類型 | 點, 矢量 |
| 余輝 | Off, 1 s, 2 s, 5 s, 無窮大 |
| 格式 | YT 和XY |
多語言用戶界面和上下文相關幫助
| 特點 | 說明 |
|---|---|
| 提供的語言 | 英語, 法語, 德語, 意大利語, 日語, 韓語, 葡萄 牙語, 俄語*4, 簡體中文, 西班牙語, 繁體中文 |
*4要求俄語固件，用后綴”RUS”表示。
環境和安全
| 特點 | 說明 |
|---|---|
| 溫度 | |
| 工作溫度 | 0 - +50 °C |
| 非工作溫度 | –40 - +71 °C |
| 濕度 | |
| 工作濕度和非工作濕度 | 等于或低于+40 °C 時80% 相對濕度 最高+50 °C 時高達45% 相對濕度 |
| 高度 | |
| 工作高度和非工作高度 | Up - 3,000 m |
| 電磁兼容能力 | 滿足EMC指令2004/108/EC，滿足EN61326 Class A 標準；滿足澳大利亞EMC 框架 |
| 安全 | UL61010-1:2004, CSA22.2 No. 61010-1:2004, EN61010-1:2001, IEC61010-1:2001 |
物理特點
| 儀器 | ||
|---|---|---|
| 外觀尺寸 | mm | in. |
| Width | 326.3 | 12.85 |
| Height | 158.0 | 6.22 |
| Depth | 124.2 | 4.89 |
| Weight | kg | lb. |
| 僅儀器 | 2.0 | 4.4 |
| 帶有配件時 | 2.2 | 4.9 |
| 發貨尺寸 | mm | in. |
| Width | 476.2 | 18.75 |
| Height | 266.7 | 10.5 |
| Depth | 228.6 | 9.0 |
| RM2000B 機架安裝 | mm | in. |
| Width | 482.6 | 19.0 |
| Height | 177.8 | 7.0 |
| Depth | 108.0 | 4.25 |
訂貨信息
型號
| 型號 | 說明 |
|---|---|
| TDS2001C | 50 MHz, 2 Ch, 500 MS/s, TFT DSO |
| TDS2002C | 70 MHz, 2 Ch, 1 GS/s, TFT DSO |
| TDS2004C | 70 MHz, 4 Ch, 1 GS/s, TFT DSO |
| TDS2012C | 100 MHz, 2 Ch, 2 GS/s, TFT DSO |
| TDS2012C | 100 MHz, 4 Ch, 2 GS/s, TFT DSO |
| TDS2022C | 200 MHz, 2 Ch, 2 GS/s, TFT DSO |
| TDS2024C | 200 MHz, 4 Ch, 2 GS/s, TFT DSO |
標配附件
| 附件 | 說明 |
|---|---|
| 無源探頭 | TPP0101: 100 MHz 無源探頭，適用于TDS2001C/TDS2002C/TDS2004C TPP0201: 200 MHz 無源探頭，適用于 TDS2012C/TDS2014C/TDS2022C/TDS2024C |
| 電源線 | (請指明插頭選項) |
| NIM/NIST | 可溯源校準證明 |
| 文檔 | 用戶手冊(請指明首選語言選項) |
| OpenChoice PC 通信軟件 | 通過USB 在Windows PC 與TDS2000C 系列之間快速簡便地進行通信。傳送和保存設 置、波形、測量和屏幕圖 |
| National Instruments SignalExpress 泰克版互動測量軟件 – 基本版 | 為TDS2000C系列優化的全面互動的測量軟 Instruments 件環境。直觀的拖放用戶界面不要求任何編 SignalExpress 程，您可以立即采集、生成、分析、比較、導 入和保存測量數據和信號。TDS2000C 系列 - 標配支持可以采集、控制、查看和導出實時 信號。30天試用專業版軟件提供了額外的信 號處理、高級分析、混合信號、掃描、極限 測試和用戶自定義步進功能。如需永久的專 業版功能，請訂購SIGEXPTE。 |
| 終身保修*5 | 至少在10 年內對材料和工藝缺陷提供人力 和部件，不包括探頭和配件*6 |
*5終身定義為在泰克停產后五年，但保修期自最初購買之日起至少10 年。終身 保修權利不可轉讓，必須提供原始購買證據。終身保修適用一定的條件
*6示波器保修和服務方案中不包括探頭和附件。參閱每款探頭和附件的產品技術 資料，了解獨特的保修和校準條款。
電源插頭選項
| 選項 | 說明 |
|---|---|
| A0 | North America |
| A1 | Universal Euro |
| A2 | United Kingdom |
| A3 | Australia |
| A5 | Switzerland |
| A6 | Japan |
| A10 | China |
| A11 | India |
| A99 | 沒有電源線或AC 適配器 |
用戶手冊選項
| 選項 | 說明 |
|---|---|
| 用戶手冊中分別包括翻譯后的前面板示圖 | |
| L0 | English manual |
| L1 | French manual |
| L2 | Italian manual |
| L3 | German manual |
| L4 | Spanish manual |
| L5 | Japanese manual |
| L6 | Portuguese manual |
| L7 | Simple Chinese manual |
| L8 | Standard Chinese manual |
| L9 | Korean manual |
| L10 | Russian manual |
推薦附件
| 附件 | 說明 |
|---|---|
| TEK-USB-488 | GPIB 到USB 轉換器 |
| SIGEXPTE | National Instruments SignalExpress泰克版 互動測量軟件專業版 |
| AC2100 | 儀器軟手提箱 |
| HCTEK4321 | 儀器硬手提箱(要求AC2100) |
| RM2000B | 機架安裝套件 |
| 071-1075-xx | 編程人員手冊，僅英語 |
| 071-1828-xx | 服務手冊，僅英語 |
| 174-4401-xx | USB 主機到設備電纜，長3 英尺 |
推薦探頭
| 探頭 | 說明 |
|---|---|
| TPP0101 | 10X 無源探頭, 100 MHz 帶寬 |
| TPP0201 | 10X 無源探頭, 200 MHz 帶寬 |
| P2220 | 10x 到1x 可切換無源探頭, 200 MHz 帶寬 |
| P6101B | 1X 無源探頭 (15 MHz, 300 VRMS CAT II 額定值) |
| P6015A | 1000X 高壓無源探頭(75 MHz) |
| P5100 | 100X 高壓無源探頭(75 MHz) |
| P5200 | 高壓有源差分探頭(25 MHz) |
| P6021 | 15 A, 60 MHz AC 電流探頭 |
| P6022 | 6 A, 120 MHz AC-電流探頭 |
| A621 | 2000 A, 5 - 50 kHz AC-電流探頭 |
| A622 | 100 A, 100 kHz AC/DC 電流探頭/BNC |
| TCP303/TCPA300 | 15 A, 15 MHz AC/DC 電流探頭/ 放大器 |
| TCP305/TCPA300 | 50 A, 50 MHz AC/DC 電流探頭/ 放大器 |
| TCP312/TCPA300 | 30 A, 100 MHz AC/DC 電流探頭/ 放大器 |
| TCP404XL/TCPA400 | 500 A, 2 MHz AC/DC 電流探頭/ 放大器 |
服務選項 *6
| 選項 | 說明 |
|---|---|
| C3 | 三年校準服務 |
| C5 | 五年校準服務 |
| D1 | 校準數據報告 |
| D3 | 三年校準數據報告(要求選項C3) |
| D5 | 五年校準數據報告(要求選項C5) |
| CA1 | 提供一次校準服務或以指定校準間隔進 行校準，以先到者為準 |
*6示波器保修和服務方案中不包括探頭和附件。參閱每款探頭和附件的產品技術 資料，了解獨特的保修和校準條款.
在購買后追加服務
| 選項 | 說明 |
|---|---|
| TDSxxxxC-CA1 | 提供一次校準服務或以指定校準間隔進 行校準，以先到者為準 |
