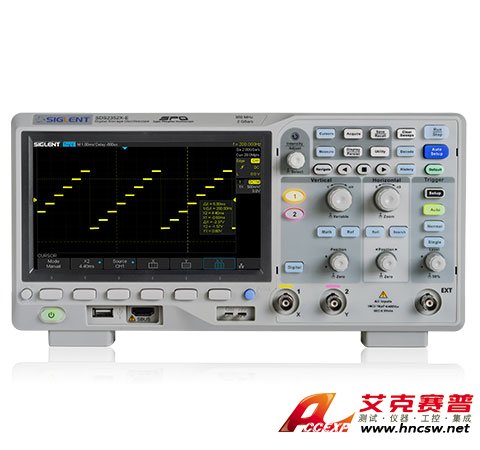

鼎陽SIGLENT SDS2352X-E熒光示波器
名稱：示波器
品牌：
型號：
簡介：規格參數 帶寬 350 MHz 實時采樣率 2 GSa/s 通道數 2 + EXT 存儲深度 通道交織模式 28 Mpts/CH，非交織模式 14 Mpts/CH 最高波形捕獲率 400,000 wfm/s（Sequence模式） 觸發類型...
申請服務
- 產品介紹
鼎陽SIGLENT SDS2352X-E熒光示波器規格參數 |
|
| 帶寬 | 350 MHz |
| 實時采樣率 | 2 GSa/s |
| 通道數 | 2 + EXT |
| 存儲深度 | 通道交織模式 28 Mpts/CH，非交織模式 14 Mpts/CH |
| 最高波形捕獲率 | 400,000 wfm/s（Sequence模式） |
| 觸發類型 | 邊沿（Edge）、斜率（Slope）、脈寬（Pulse width）、窗口（Window）、欠幅（Runt）、間隔（Interval）、超時（Dropout）、碼型（Pattern）、視頻（Video）、串行觸發（IIC、SPI、UART、CAN、LIN） |
| 解碼類型 | IIC、SPI、UART、CAN、LIN |
| USB任意波形發生器（選件） | 單通道，最高輸出頻率 25 MHz，采樣率 125 MSa/s，波形長度 16 kpts |
| 16通道邏輯分析儀（選件） | 最高采樣率 1 GSa/s，存儲深度 14 Mpts/CH |
| 波特圖 | 最小起始頻率 10 Hz，最小掃寬 500 Hz，最大掃寬 120 MHz（且受限于當前機型帶寬和信號源帶寬），最大掃描 500 個頻點 |
| USB WIFI適配器（選件） | 802.11b/g/n，WPA-PSK，只有 Siglent 提供的適配器，才能確保正常工作 |
| 接口 | USB Host、USB Device、Sbus（Siglent 邏輯分析儀接口）、LAN、Pass/Fail、Trigger Out |
| 標配探頭 | 2 套無源探頭 PB510 2 套無源探頭 PP215 2 套無源探頭 SP2035 |
| 屏幕 | 7 英寸 TFT-LCD 顯示屏，分辨率 800*480 |
| 重量 | 凈重 2.6 kg；毛重 3.8 kg |
電源環路響應分析（波特圖）
在電源設計中穩定性是一項非常重要的指標。一般來說穩定性測量需要用到專門的頻率響應分析儀，但因?yàn)槠涓甙旱膬r(jià)格往往讓人望而卻步，因此鼎陽科技提供了一套經濟型的解決方案：鼎陽SIGLENT SDS2352X-E熒光示波器和信號源配合標配的免費Bode PlotⅡ軟件，實現電源環路測量。
·全新開發的波特圖測量核心，更高的測量靈敏度和精度
·可變激勵掃描模式，對應電源控制環路測試盒其他復雜測試場景
·人性化的UI設計，參數設置更友好
·列表和游標測量，分析結果更直觀
數據分析處理的一次變革
28 M全采樣點測量，測量精度和采樣精度完全相同，不失真
28 M全采樣點運算，增配協處理器完成，速度更快
1 M點FFT運算，支持Peaks,Markers,FFT點數可選
鼎陽SIGLENT SDS2352X-E熒光示波器支持Zoom、Gating、Math測量和統計功能
支持38種自動測量功能
硬件加速運算，用戶體驗更暢快
深存儲，快刷新
鼎陽SIGLENT SDS2352X-E熒光示波器采用鼎陽獨創的SPO技術，數字觸發系統，觸發靈敏度高，抖動小
256級輝度和色溫顯示，更清晰
波形刷新率400,000 wfm/s，輕松捕獲異常波形
28 Mpts存儲深度，深入查看波形細節
標配串行解碼
市面上的大多數示波器本身不標配串行CAN、LIN、I2C、SPI、RS-232/UART總線觸發和解碼功能，需要額外購買選件開通此項功能。鼎陽SIGLENT SDS2352X-E熒光示波器則將此項功能作為標配，免費開放。
波形與數據可同時顯示在界面上，方便查看；以列表的形式將解碼的詳細信息顯示，并支持將數據進行存儲與導出。
強大的調試分析能力
事件搜索和導航，快速定位感興趣的事件
MSO邏輯分析儀集成，混合信號分析利器
歷史模式和順序模式結合，異常信號無所遁形
鼎陽SIGLENT SDS2352X-E熒光示波器基于硬件的Pass/Fail模式，適用于長期監測信號
通過Web網頁進行遠程控制
鼎陽SIGLENT SDS2352X-E熒光示波器內嵌了Web Server，無需安裝驅動軟件和上位機軟件，通過瀏覽器即可對儀器進行遠程控制、觀察波形、獲取測量結果，可滿足高壓、高溫等特殊環境的應用需求。內嵌的虛擬控制面板和示波器面板完全相同，使用起來更加簡單方便。SDS2000X-E支持PC和手機兩種風格的網頁布局，在手機上也能輕松完成控制和觀察。
