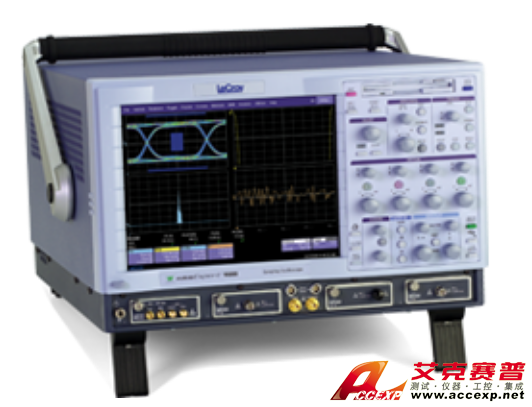

美國力科 LECROY WaveExpert 采樣示波器
名稱：示波器
品牌：
型號：
簡介：美國力科 LECROY WaveExpert 采樣示波器 美國力科 LECROY WaveExpert 采樣示波器高速信號完整性測量的理想解決方案。為使高速串行信號在嚴重失真后仍然零誤碼而出現的接收均衡技術，以及越來越復雜的測量要求，這些就...
申請服務
- 產品介紹
美國力科 LECROY WaveExpert 采樣示波器高速信號完整性測量的理想解決方案。為使高速串行信號在嚴重失真后仍然零誤碼而出現的接收均衡技術，以及越來越復雜的測量要求，這些就需要WaveExpert的高帶寬和精確分析能力。
美國力科 LECROY WaveExpert 采樣示波器關鍵特性:
超高帶寬信號分析
對于光信號而言，眼圖模板分析是最基本的信號完整性測量方法。而WaveExpert實現這一功能，比傳統采樣示波器的速度快20多倍。
最高帶寬100GHz，230fsrms噪底，使得WaveExpert可以測量當今最高速的光信號。
極高精確度的抖動分析
HCIS時基帶來的低抖動噪底，以及力科公司專利Q-Scale 抖動分析功能，比業內傳統采樣示波器的各種抖動測量精確度都高達3倍以上。
高達20GHz TDR的全S-參數測量
標配TDR分析包，包括WaveExpert 100H 完整的參考面校準，以及1、2端口的差分S-參數測量，并都集成到儀器內。
Eye Doctor™提供虛擬探測和均衡信號功能
Eye Doctor 軟件包具有虛擬探測和均衡接收端仿真功能，并為需要均衡的串行數據系統提供完整的端到端的信號完整性分析方案。
| 美國力科 LECROY WaveExpert 采樣示波器主要指標 | |
| 帶寬 | 20 GHz - 100 GHz |
| 標配內存 | 10 Mpts - 510 Mpts |
| 最大存儲深度 | 510 Mpts/ch |
| 最高采樣率 | 10 MS/s |
| 輸入通道 | 4 |
| 垂直分辯率 | 14-bit |
