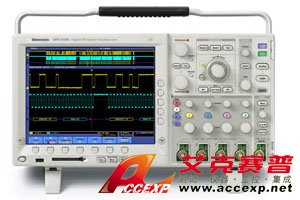

美國泰克Tektronix MSO4104混和信號示波器
名稱：示波器
品牌：
型號：
簡介：混合信號示波器簡介： 1GHz,5 GS/s,10M記錄長度,4(模擬通道)+16(邏輯通道)通道混合信號示波器 。 混合信號示波器詳細介紹： MSO4000 系列混合信號示波器(MSOs)提供了DPO4000的所有特點和優點，DPO400...
- 產品介紹
混合信號示波器簡介：
1GHz,5 GS/s,10M記錄長度,4(模擬通道)+16(邏輯通道)通道混合信號示波器 。
混合信號示波器詳細介紹：
MSO4000 系列混合信號示波器(MSOs)提供了DPO4000的所有特點和優點，DPO4000 系列混合信號示波器是第一臺在所有通道上提供可用深存儲、杰出的性能、串行觸發和分析選項及同類最緊湊外觀的示波器。
MSO4000 系列混合信號示波器增加了16條集成式數字通道，混合信號示波器可以在一臺儀器上查看和關聯模擬信號和數字信號。這種集成能力把觸發功能擴展到所有20 條通道中，為調試模擬和數字混合設計提供了理想的碼型觸發和狀態觸發功能。
混合信號示波器設置和使用簡便
MSO4104混合信號示波器擁有10.4 英寸大型XGA 顯示器及帶有熟悉的旋鈕的干凈前面板，其封裝厚度僅5.4 英寸，重量僅11 磅。通過USB即插即用操作和PC連接能力，您只需把USB電纜從示波器連接到PC 上，就可以從儀器中采集數據和測量結果。提供的應用程序包括National Instruments SignalExpressTM 泰克版軟件、 OpenChoice? Desktop及Microsoft Excel和Word 工具欄，可以快速簡便地直接與Windows PC通信。前面板上的USB和CompactFlash 端口可以簡單地傳送屏幕圖、儀器設置和波形數據，讓您掌握這些數據。在混合信號設計和調試方面，您希望儀器直觀易用，以便能夠迅速解決問題。MSO4000系列的操作方式與示波器類似，而示波器是您已經知道怎樣使用的工具。您不必每次在開機時重新學習怎樣使用儀器。
混合信號示波器特點與優點：
● 1 GHz, 500 MHz, 350 MHz 帶寬型號
● 2通道或4通道數字熒光示波器
● 16 條數字通道
● 高級觸發套件
● 在所有通道上實現高達5 GS/s的取樣速率
● 在所有通道上實現10 M樣點的記錄長度
● 35,000 wfm/s 的最大波形捕獲 速率
混合信號示波器簡便易用功能：
● Wave Inspector波形巡洋艦控制功能，提供了前所未有的波形分析效率
● 10.4 英寸(264 毫米) XGA 彩色顯示器
● 體積小，重量輕-厚僅5.4英寸(137毫米)，重僅11磅 (5公斤)
● 前面板上USB和CompactFlash,快捷簡便地存儲數據
● 即插即用連接PC
混合信號示波器串行觸發和分析功能：
● I2C、SPI、CAN 和RS-232 串行觸發和分析選項
混合信號示波器混合信號設計和分析：
● MagniVuTM 60.6 ps技術提供了更精細的定時分辨率
● 每條通道設置單獨門限
● 多通道建立時間和保持時間觸發
● 下一代數字波形顯示
混合信號示波器應用范圍：
● 嵌入式設計和調試
● 混合信號設計和調試
● 考察瞬時現象
● 功率測量
● 視頻設計和調試
● 汽車電子
Wave Inspector 控制功能：
想象一下如果沒有Google和Yahoo等搜索引擎，沒有收藏夾之類的網絡瀏覽器功能，沒有鏈接，沒有AOL 和MSN 之類的互聯網服務供應商，您將如何有效使用互聯網！那么，您現在就會知道，當真正試圖使用數字示波器的長記錄長度時，大多數現代示波器用戶的感受了。記錄長度是示波器的關鍵指標之一，是指可以在一次采集中數字化和存儲的樣點數量。記錄長度越長，能夠以高分辨率(高取樣速率)捕獲的時間窗口越長。
世界上第一部數字示波器只能捕獲和存儲500個樣點，對調查的事件很難采集所有相關信息。多年來，示波器廠商已經提供越來越長的記錄長度，以高分辨率滿足長捕獲窗口的需求，高分辨率要么已經成為目前大多數中檔示波器的標準配置，要么用戶可以選擇升級到幾兆樣點的記錄長度。這些幾兆樣點的記錄長度通常代表著幾千個屏幕的信號活動。盡管幾年來標準記錄長度已經明顯提高，現在已經能夠滿足市場上絕大部分應用需求，但直到現在，經濟高效地查看、觀測和分析長記錄長度采集的工具一直沒有引起人們的重視。
MSO4000 系列混合信號示波器通過下面的Wave Inspector 新型控制功能，重新界定了工程師在處理長記錄長度時的預期。
Wave Inspector控制功能在查看、導航和分析波形數據中提供了前所未有的效率。
Wave Inspector控制功能P6516混合信號示波器探頭。
放大/平移－專用兩級前面板旋鈕可以直觀地控制縮放和平移。內部旋鈕調節縮放系數(或縮放標度)，順時針旋轉，可以激活縮放，逐漸提高放大系數；反時針旋轉，可以降低放大系數，最終關閉縮放功能。外部旋鈕在波形中平移縮放框，迅速得到用戶感興趣的波形部分。外部旋鈕還采用強制反饋，確定怎樣快速平移在波形上。外部旋鈕旋轉得越多，縮放框移動的速度越快。通過反方向旋轉旋鈕，可以改變平移方向。您不必再導航經過多個菜單，調節縮放視圖。
播放/暫停－在尋找異常事件或感興趣的事件時，前面板上的專用播放/暫停按鈕在顯示屏中自動滾動波形。播放速度和方向使用直觀的平移旋鈕進行控制。旋鈕旋轉得越多，波形滾動速度越快。通過反方向旋轉旋鈕，可以改變平移方向。
用戶標記－想查看波形上感興趣的部分？在前面板按Set Mark 按鈕，可以離開波形上一個或多個“書簽”。為在不同標記之間導航，只需在前面板上按Previous 和Next 按鈕。
搜索標記－不想花時間考察整個采集、找到正在尋找的事件?MSO4000系列具有強健的波形搜索功能，可以根據用戶定義的標準搜索長時間采集的數據。搜索標記會高亮度顯示所有事件發生，并可以使用前面板Previous 和Next 按鈕簡便地導航。搜索類型包括邊沿、脈寬、短脈沖、邏輯建立時間和保持時間、上升時間/ 下降時間及I2C、SPI、RS-232 和CAN 分組內容。
P6516 MSO邏輯探頭
這種獨特的探頭設計提供了兩個8 通道適配夾。每條通道末尾采用新型探頭端部設計，包括一個隱藏式接地，簡化了與被測設備的連接。這種時髦的新型探頭簡化了連接被測設備的過程。每個適配夾在第一條通道上的同軸電纜顏色為藍色，識別起來非常簡便。公共接地采用自動推進式連接器，可以簡便地建立自定義接地，連接被測設備。在連接到方形針腳上時，P6516有一個適配器，連接探頭頭部，與探頭端部齊平延長探頭接地，從而可以連接到頭部針腳。P6516 提供了杰出的電氣特點，而其應用的負荷只有3pF。
多通道建立時間和保持時間觸發，突出顯示多個違規(MSO4000)
在某個數據包經過RS-232總線時觸發采集。總線波形提供了使用ASCII顯示的解碼后的分組內容。
分組解碼表，顯示了長采集中每個CAN分組解碼的標識符、DLC、數據和CRC。
為迅速解決問題提供巨大的處理能力
您期望的性能和功能集
MSO4000 系列混合信號示波器為查看最高要求的信號提供了所需的性能。由于350MHz-1GHz 的帶寬范圍，且所有型號在所有通道上都提供了至少5 倍的過采樣率及標配sin(x)/x 插補算法，您可以堅信能夠準確地捕獲和顯示最快速的瞬時事件。所有通道上標配10M的記錄長度，可以捕獲長信號活動窗口，同時保持精細的定時分辨率。
MSO4000 系列混合信號示波器提供了各種分析解決方案，包括光標、25 種自動測量功能、統計和波形數學運算。盡管體積小(僅厚5.4")、重量輕(11 磅)，但4000 系列仍提供了杰出的性能、10.4"大型XGA顯示器及每條通道旋鈕垂直控制功能。
TekVPITM 探頭接口在探測中確立了簡便易用性的標準。TekVPI 探頭具有狀態指示燈和控制功能，在補償框中帶有一個探頭菜單按鈕。這個按鈕可以在示波器顯示器上啟動一個探頭菜單，其中包括探頭所有相關設置和控制功能。TekVPI接口采用新型探頭功率管理結構，可以直接連接電流探頭，而不要求單獨笨重的電源。最后，混合信號示波器可以通過USB、GPIB 或以太網遠程控制TekVPI 探頭，在ATE 環境中提供了用途更加廣泛的解決方案。
