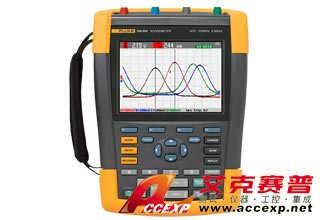

Fluke 190系列二通道和四通道數字便攜式示波表
名稱：示波器
品牌：
型號：
簡介：第一款針對 CAT IV 環境制造的四通道手持式數字示波器（表），適用于三相應用，如工業電機和可變速驅動器等。Fluke Scopemeter 190 Series II系列四通道示波表還可同時測試輸入、輸出和控制信號，其電池標準工作時間為...
申請服務
- 產品介紹
概述
Fluke 190 Scopemeter 系列 II 數字示波表（器），適用更多普通示波器無法使用的場合。
作為第一款安全等級達 CAT III 1000V / CAT IV 600V 的四通道便攜式數字示波表（器），新型 Fluke ScopeMeter 190 系列 II 手持式數字示波表（器）擁有前所未有的高性能、堅固性和編寫性。
您可選擇帶寬為 100MHz 或 200MHz 的型號，它們的實時采頻率均高達 2.5 GS/s，分辨率達 400 ps，可捕獲噪聲和其他干擾。兩個數字示波器型號都具有每個通道高達 10,000 個樣點的深存儲器，因此可詳細查看非常小的波形部分，并且兩個數字示波器型號的防護等級均為 IP-51，防塵、防滴和防水，可適應變化范圍很寬的溫度環境。
特點
采用經過 CAT IV 評級的全新二通道和四通道 Fluke ScopeMeter 190 系列 II數字示波器，您可以排查和修復更多問題。
全新的Fluke ScopeMeter 190 系列 II手持式數字示波器集最高安全評級，集堅固的便攜性及臺式示波表的高性能于一身。這些堅固的示波表測試工具專為工廠維護工程師和技工而設計，可應用到惡劣、臟亂和危險的工業環境中，測試從微電子到電力電子應用的方方面面。
全新的 190 系列 II手持式數字示波器是一款強大的測試工具，幾乎可用于執行任何故障排查任務。該系列產品提供萬用表、TrendPlot ™和 ScopeRecord ™ roll 無紙記錄儀模式，可采用 Connect-and-View™觸發進行免提操作，另外還提供許多其他功能：
- 二或四個絕緣輸入
- CAT III 1000V / CAT IV 600V 安全評級
- 有 60 MHz、100MHz 或 200MHz 帶寬型號可供選擇
- 數字示波器高采樣速率、最高 2.5GS/秒，分辨率高達 400 ps
- 深存儲器：每通道波形捕捉 10,000 個樣本，可以縮小查看細節
- 在 2 通道型號中，特設 5000 計數數字萬用表
- 在 4 通道型號中，經由示波表 BNC 輸入的四表測量
- Connect-and-View 持續自動觸發、單擊取樣、脈沖寬度和視頻觸發
- ScopeRecord roll 模式，捕捉長達 48 小時的波形樣本數據
- TrendPlot，趨勢測量讀數長達 22 天
- 先進的自動測量、電源（Vpwm、VA、W、PF）和時間（mAs、V/s、w/s）
- IP-51 評級，防塵防水，能夠承受惡劣的環境
- 隔離的 USB 端口，用于連接存儲設備和 PC
- 數字示波器鋰離子電池，工作時間得到延長
- 190-X04，4 通道型號，長達 7 小時（包含 BP291 標準配置）
- 190-XX2，2 通道型號，長達 4 小時（包含 BP291 標準配置）或長達 8 小時（采用可選 BP291）
- 使用可選外部電池充電器 EBC290 對備用電池充電
- 易于開合的電池蓋，可輕松更換電池
- 方便的凹槽，可使用標準 Kensington® 鎖，在無人看守的時候，拴住并鎖定示波表
技術指標
規格
數字示波器帶寬
Fluke 190-204:200 MHz
Fluke 190-202: 200 MHz
Fluke 190-104: 100 MHz
Fluke 190-102: 100 MHz
Fluke 190-062: 60 MHz
通道數
Fluke 190-204: 200 MHz: 4 通道
Fluke 190-202: 200 MHz: 2 通道
Fluke 190-104: 100 MHz: 4 通道
Fluke 190-102: 100 MHz: 2 通道
Fluke 190-062: 60 MHz: 2 通道
實時采樣速率
Fluke 190-204: 2.5 GS/秒
Fluke 190-202: 2.5 GS/秒
Fluke 190-104: 1.25 GS/秒
Fluke 190-102: 1.25 GS/秒
Fluke 190-062: 625 MS/秒
輸入
4 通道或 2 通道加 DMM 輸入
獨立浮動隔離輸入
輸入、參考和地面之間最高 1000 V CAT III/600 V CAT IV
時基范圍
2 納秒 - 2 分鐘/刻度（190-20X、200 MHz 型號）
5 納秒 - 2 分鐘/刻度（190-10X、100 MHz 型號）
10 納秒 - 2 分鐘/刻度（190-062、60 MHz 型號）
輸入敏感性
2 mV-100 V/刻度
觸發類型
Connect-and-View™、自由運行、單擊取樣、邊緣、延遲、雙斜率、視頻、視頻線路、可選脈沖帶寬、N 周期
觸發源
任何示波表輸入通道或外部（經由 190-XX2 上的 DMM 輸入）、2 通道型號
毛刺捕捉
8 納秒
數字示波表測量
光標: 7
自動: 30
最大記錄長度
ScopeRecord 模式: 30,000 pts
示波表模式: 每輸入 10,000 pts
持久性
數字持久性，提供類似于模擬示波器的波形衰減
波形比較
自動使測試通過/失敗的波形參考
DMM 規格（2 通道型號）
儀表輸入（在示波表模式還用作外部觸發輸入）
4 毫米香蕉插頭輸入，與示波表輸入和示波表地面完全隔離
最大分辨率:
5000 計數
測量:
Vdc、Vac rms、Vac+dc rms、持久性、持續性、二極管測試（通過夾具或分流器）、攝氏溫度或華氏溫度（使用可選轉換器）
內存
190-X04、 4 通道內部存儲:
屏幕 + 設置: 15
記錄: 2
190-XX2、 2 通道內部存儲:
屏幕 + 設置: 30
記錄: 10
數字示波器顯示屏
153 毫米全色 LCD，高更新速率
環保規格
數字示波器操作溫度
0ºC 到 40ºC，包括電池
0ºC 到 50ºC，不包括電池
存儲溫度
-20℃ 至 +60℃
操作海拔
在 CAT IV 600 V、CAT III 1000 V 環境下，最高 2,000 米（6666 英尺）
在 CAT III 600 V、CAT II 1000 V 環境下最高 3,000 米（10,000 英尺）
安全規格
電氣安全性
1,000V CAT III/600V CAT IV (EN61010-1)
機械與一般規格
數字示波器尺寸
270 x 190 x 70 毫米
數字示波器重量
2.2 千克
擔保
主儀表 3 年擔保，零件 1 年擔保
鋰電池
190-X04、4 通道型號: BP291 4800 mAh 電池（最長 7 小時）標準配置
190-XX2, 2 通道型號: BP290 2400 mAh 電池（最長 4 小時）標準配置最長 8 小時（使用可選 BP291）
隨附零件
二通道型號
VPS410 電壓探頭組（一組紅色，一組藍色）
TLS175 TwistGuard™ 安全設計測試導線組（紅色和黑色）
BC190 電池充電器/主適配器
BP290 2400 mAh 鋰離子電池
腕帶（固定到儀表上）
掛帶
多語言用戶手冊光盤
FlukeView ScopeMeter 演示包（功能受限）
USB 接口電纜
四通道型號
VPS410 電壓探頭組（一組紅色，一組藍色，一組灰色，一組綠色）
BC190 電池充電器/主適配器
BP291 4800 mAh 高容量鋰離子電池
腕帶（固定到儀表上）
掛帶
多語言用戶手冊光盤
FlukeView ScopeMeter 演示包（功能受限）
USB 接口電纜
擔保
主儀表 3 年擔保，零件 1 年擔保
