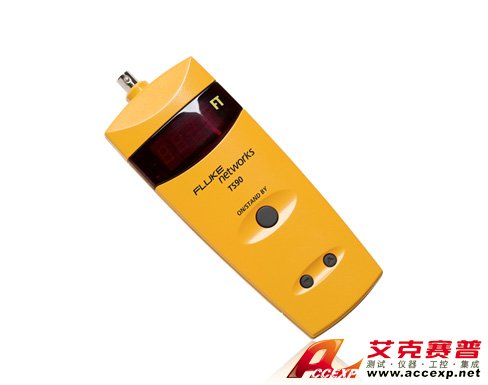

TS90 Cable Fault Finder
名稱：網絡分析測試儀
品牌：
型號：
簡介：TS90 Cable Fault Finder是一款使用方便的故障定位儀、電線和線纜管理器及音頻發生器。 在長達 2,500 英尺（762 米）的兩條或更多導線上工作 立即從任何線對的一端測量開路距離或故障 獲得專利的 SmartToneT...
申請服務
- 產品介紹
TS90 Cable Fault Finder是一款使用方便的故障定位儀、電線和線纜管理器及音頻發生器。
•在長達 2,500 英尺（762 米）的兩條或更多導線上工作
•立即從任何線對的一端測量開路距離或故障
•獲得專利的 SmartToneTM 音頻發生器可確定線對
•測量線軸上的線纜距離
•在“開啟”時持續測量
•顯示距離讀數而不是波形
•大 LED 屏幕
•高壓檢測
•防潮
•一鍵操作
•其它連接線也可用于同軸電纜（F 連接器）和其它應用
TS90 Cable Fault Finder是使用簡便、價格具有競爭力的測試儀是一個三合一的工具 – 故障定位儀、電纜和電線管理器以及具有 SmartTone™ 技術的音頻發生器。從任何兩條或更多導線的一端，您可測量長達 2,500 英尺（762 米）的距離?？奢p松地發現電線、電話線、安全線和同軸線上的開路或短路距離。
結果為距離讀數而不是波形，因此它特別適合不熟悉時域反射計 (TDR) 的技術員。發現并解決線纜問題，而無需拖拉新電線或盲目破墻尋找。時斷時續的故障也不難發現，因為裝置在“開啟”時會持續測量。
它特別適合貨車和倉庫中電纜庫存的存貨管理，通過快速評估需求和更精確地管理線纜庫存，它可幫助您更精確地完成更多的工作競標。
獲得專利的 SmartTone 技術產生五個不同的音頻，以用于精確的電線和線對確認，即使在有電流的線纜附近。將電線接觸到一起并且立即縮短線對的遠端時，SmartTone 技術將改變產生的音頻的節奏。通過探測器聽到的音頻變化可有效確認正確的線對。
如果意外夾到帶電的線對 (不超過 250VAC) 上，裝置中的電壓檢測將立即發出一聲警報。
型號
| 型號/名稱 | 說明 |
| 26500090 | TS90 Cable Fault Finder，帶 BNC 至鱷魚夾 |
| 型號/名稱 | 說明 |
| 26501100 | TS100/TS90 連接線，BNC 到鱷魚夾 |
| 26501160 | TS100/TS90 軟包，帶皮帶夾 |
| 26501200 | TS100/TS90 軟線，BNC 至 F（公頭） |
| 26501300 | TS100/TS90 軟線，BNC 至 F（母頭） |
| 26501700 | TS100/TS90 軟線，BNC 至香蕉插頭至 ABN 接頭 |
| 26501600 | TS100/TS90 軟線，香蕉頭 |
規格
運行功率
4 AA 堿性電池，工作 50 小時
反接電池保護
如果電池接反，將不會損壞測試儀。
輸入保護
250 v rms ac，連續或斷斷續續
潮濕
如果測試儀暴露在水中，并且可能進了一些水，仍然不會損壞。參見“維護”部分中的潮濕注釋。
阻抗范圍
35 Ω 到 330 Ω，在此范圍內自動補償。不能正確測試阻抗超出此范圍的線纜，并且可能產生奇怪或錯誤讀數。
最大長度
大多數線纜類型為 2500 英尺，損耗非常大的線纜為 500 英尺。測試儀將測量消耗較大的線纜。如果線纜太長，致使不能正確測量，測試儀將顯示 –Err。
典型最大值
線纜長度
2500 英尺：CAT-5 雙絞線
2000 英尺：12/2 ac 導線
1000 英尺：RG-6/U 電視同軸電纜
500 英尺（150 米）：RG-174/U 同軸電纜
最小長度
無最小長度。 最小非零讀數是 2 英尺。
長度精確度
不到 10 英尺的線纜為 ±2 英尺，超過 10 英尺和不到 200 英尺的線纜為 ±5 英尺，超過 200 英尺的線纜為 ±3 % 和±5 英尺
高壓檢測
超過 5 V rms 的交流電壓將觸發高壓警告。
測量速率
每秒最多 4 次完整測量，根據線纜尺寸和均勻性，降至每次測量 2 秒。
VOP
可調整，從 -20- 到 -99-，在斷電時保持不變。更換電池時，默認為 -66-。
測量技術
具有 50 Ω 驅動阻抗、6 V 最大脈沖高度的時域反射計 (TDR)。
電量不足
電池電壓低于 4.1 V 時，指示燈閃爍
音頻接入
幅度為電池電壓的 80 % 時大約為 1 kHz。可變的頻率和節奏。線纜條件從其它條件變為“正常-開路”時，音頻特性也變化。
電纜類型
實際上為所有兩個或更多導線
溫度范圍工作容量
32 °F 到 131 °F（0 °C 到 55 °C） -40 °F 到 158 °F（-40 °C 到 70 °C）
濕度操作存貯
0 % 到 80 % 0 % 到 100 %
重量
1 lb，帶電池和有夾子的導線
操作高度
最大 10,000 英寸
認證和合規
Conformité Européenne。符合歐盟相關條令CAN/CSA-C22.2 No. 60950-1-03 CAN/CSA-C22.2 No. 1,010.1-92 CSA-C22.2 No. 1010.1B-97, UL/ANSI 3111-1
