OS136 Series 非接觸式紅外線溫度傳感器
名稱：萬用表
品牌：
型號：
簡介：OMEGA小型低成本、高性能紅外線傳感器／變送器型號OS136具有一個外徑19 mm (34)、長89 mm (3.5)的NEMA 4 (IP66)防護等級不銹鋼外殼。該小型變送器特別適合需要在難以進入的密閉空間或惡劣環境中測量溫度的應用。...
申請服務
- 產品介紹

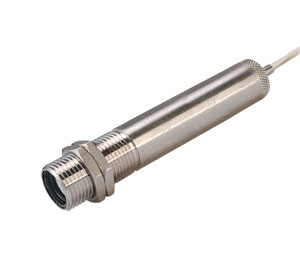

OMEGA®小型低成本、高性能紅外線傳感器／變送器型號OS136具有一個外徑19 mm (3⁄4")、長89 mm (3.5")的NEMA 4 (IP66)防護等級不銹鋼外殼。該小型變送器特別適合需要在難以進入的密閉空間或惡劣環境中測量溫度的應用。OS136配備一條1.8 m (6')屏蔽電纜，用于電源和輸出連接。各型號具有工業標準輸出，可直接與所有儀表、控制器、數據記錄器、記錄儀、計算機板卡和PLC進行簡單的接口連接。0.95的固定發射率允許快速簡單的測量，無需在安裝和使用時進行任何調節
†有關NIST校準訂購信息，請參閱下一頁的配件表。
規格:
溫度范圍：
OS136-1： -18 ~ 202°C (0 ~ 400°F)
OS136-2： 149 ~ 538°C (300 ~ 1000°F)
精度@22°C (72°F)環境溫度：
OS136-1： 讀數的3%或4.4°C (8°F)，以較大者為準
OS136-2： 讀數的3%或5.5°C (10°F)，以較大者為準，185 ~ 510°C (365 ~ 950°F)
重復性： 讀數的1%
光學視場： 6比1（距離比光點直徑）
光譜響應： 5 ~ 14微米
響應時間： 150毫秒，最終值的0 ~ 63%
發射率： 固定為0.95
模擬信號輸出：
MA： 4 ~ 20 mA
V1： 0 ~ 5 Vdc
V2： 0 ~ 10 Vdc
K： K型熱電偶，補償
MVC： 10 mV/°C
MVF： 10 mV/°F
輸出負載要求：
最低負載（0 ~ 5 Vdc） 1 kΩ
最低負載(0 ~ 10 Vdc)： 2 kΩ
最高負載（4 ~ 20 mA）： （電源 – 4）／20 mA
最低負載(10 mV/度)： 10 kΩ
最低負載(K型熱電偶)： 100 kΩ
工作環境溫度：
無水冷： 0 ~ 70°C (32 ~ 158°F)
有水冷(OS136-WC)： 0 ~ 200°C (32 ~ 392°F)
有風冷(OS136-WC)： 0 ~ 110°C (32 ~ 230°F)
工作相對濕度： 低于95%相對濕度，無冷凝
OS136-WC的水流速： 0.25 GPM，室溫，最低
OS136-WC的空氣流速： 5 CFM(2.4升/秒)
預熱時間： 1 ~ 2分鐘
熱沖擊： 25°C的環境溫度突然變化時約為30分鐘
空氣凈化器的空氣流速： 1 CFM (0.5升/秒)
變送器外殼： 316不銹鋼，NEMA 4 (IP66)等級
工作電源： 12 ~ 24 Vdc @ 50 mA
外形尺寸： 19（外徑）x 89 mm（長）(0.75 x 3.5")
重量： 181 g (0.40 lb)
激光波長（顏色）： 630 ~ 670 nm（紅色）
作用距離： 最多9.1 m (30')
最高激光功率輸出： 低于1 mW @ 22°C環境溫度
安全類別： 2類EN60825-1/11.2001
FDA類別： II類激光產品；符合21 CFR 1040.10
激光射束直徑： 小于5 mm (0.2")
射束發散： 低于2 mrad
工作溫度： 0 ~ 50°C (32 ~ 122°F)
工作相對濕度： 低于95%相對濕度，無冷凝
電源開關：
電池盒上的滑動開關
電源指示燈： 紅色LED
工作電源： 電池盒，3 Vdc（隨附）
注意和認證標簽： 位于激光頭瞄準圓周上
識別標簽： 位于激光頭瞄準圓周上
孔徑標簽： 位于激光頭瞄準圓周上
外形尺寸： 38（厚）x 50.8 mm（長）(1.5 x 2")
†有關NIST校準訂購信息，請參閱下一頁的配件表。
規格:
溫度范圍：
OS136-1： -18 ~ 202°C (0 ~ 400°F)
OS136-2： 149 ~ 538°C (300 ~ 1000°F)
精度@22°C (72°F)環境溫度：
OS136-1： 讀數的3%或4.4°C (8°F)，以較大者為準
OS136-2： 讀數的3%或5.5°C (10°F)，以較大者為準，185 ~ 510°C (365 ~ 950°F)
重復性： 讀數的1%
光學視場： 6比1（距離比光點直徑）
光譜響應： 5 ~ 14微米
響應時間： 150毫秒，最終值的0 ~ 63%
發射率： 固定為0.95
模擬信號輸出：
MA： 4 ~ 20 mA
V1： 0 ~ 5 Vdc
V2： 0 ~ 10 Vdc
K： K型熱電偶，補償
MVC： 10 mV/°C
MVF： 10 mV/°F
輸出負載要求：
最低負載（0 ~ 5 Vdc） 1 kΩ
最低負載(0 ~ 10 Vdc)： 2 kΩ
最高負載（4 ~ 20 mA）： （電源 – 4）／20 mA
最低負載(10 mV/度)： 10 kΩ
最低負載(K型熱電偶)： 100 kΩ
工作環境溫度：
無水冷： 0 ~ 70°C (32 ~ 158°F)
有水冷(OS136-WC)： 0 ~ 200°C (32 ~ 392°F)
有風冷(OS136-WC)： 0 ~ 110°C (32 ~ 230°F)
工作相對濕度： 低于95%相對濕度，無冷凝
OS136-WC的水流速： 0.25 GPM，室溫，最低
OS136-WC的空氣流速： 5 CFM(2.4升/秒)
預熱時間： 1 ~ 2分鐘
熱沖擊： 25°C的環境溫度突然變化時約為30分鐘
空氣凈化器的空氣流速： 1 CFM (0.5升/秒)
變送器外殼： 316不銹鋼，NEMA 4 (IP66)等級
工作電源： 12 ~ 24 Vdc @ 50 mA
外形尺寸： 19（外徑）x 89 mm（長）(0.75 x 3.5")
重量： 181 g (0.40 lb)
激光波長（顏色）： 630 ~ 670 nm（紅色）
作用距離： 最多9.1 m (30')
最高激光功率輸出： 低于1 mW @ 22°C環境溫度
安全類別： 2類EN60825-1/11.2001
FDA類別： II類激光產品；符合21 CFR 1040.10
激光射束直徑： 小于5 mm (0.2")
射束發散： 低于2 mrad
工作溫度： 0 ~ 50°C (32 ~ 122°F)
工作相對濕度： 低于95%相對濕度，無冷凝
電源開關：
電池盒上的滑動開關
電源指示燈： 紅色LED
工作電源： 電池盒，3 Vdc（隨附）
注意和認證標簽： 位于激光頭瞄準圓周上
識別標簽： 位于激光頭瞄準圓周上
孔徑標簽： 位于激光頭瞄準圓周上
外形尺寸： 38（厚）x 50.8 mm（長）(1.5 x 2")
