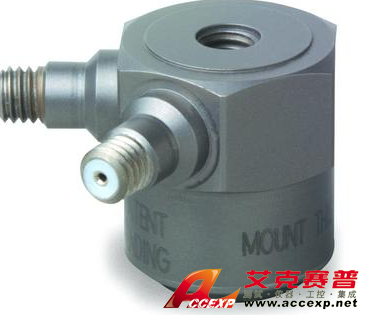

美國PCB 288D01 結構測試傳感器
申請服務
- 產品介紹
靈敏度：（±10％）100毫伏/克（10.2毫伏/（米/秒²））
靈敏度：（±10％）100毫伏/磅（22.4毫伏/ N）的
頻率范圍：（±5％）1至5000Hz
尺寸 - 十六進制：在11/16（11/16中）
尺寸 - 高：0.820在（20.83毫米）
.| 美國PCB 288D01 結構測試傳感器性能 | |||
| 靈敏度（±10％）（加速度） | 100毫伏/ g的 | 10.2毫伏/（米/秒²） | |
| 靈敏度（±10％）（組） | 100毫伏/磅 | 22.4毫伏/ N | |
| 測量范圍（加速度） | ±50克PK | ±490.5米/秒²PK | |
| 測量范圍（組） | ±50磅PK | ±222.4ñ的PK | |
| 頻率范圍（±5％）（加速度） | 1至5000Hz | 1至5000Hz | |
| 頻率范圍（±10％）（加速度） | 0.7到7000赫茲 | 0.7到7000赫茲 | |
| 上升時間（力） | <10μ秒 | <10μ秒 | [1] |
| 諧振頻率（安裝） | ≥20千赫 | ≥20千赫 | |
| 諧振頻率（未安裝;空載） | > 40千赫 | > 40千赫 | |
| 相位響應（±5°） | 4至5000Hz | 4至5000Hz | |
| 寬帶解決方案（1〜10000赫茲） | 0.002克有效值 | 0.02米/秒²RMS | [1] |
| 寬帶解決方案 | 0.002磅 | 0.0089ñ | [1] |
| 非線性 | ±1％ | ±1％ | [2] |
| 橫向靈敏度（加速度） | ≤5％ | ≤5％ | |
| 最大力量 | 500磅 | 2224ñ | |
| 環境的 | |||
| 溫度范圍（工作） | 0至+200°F | -18至+95℃， | |
| 溫度響應（加速度） | ≤0.05％/°F | ≤0.09％/℃ | [1] |
| 溫度響應（上組） | ≤0.03％/°F | ≤0.05％/℃ | [1] |
| 基座應變靈敏度 | ≤0.0007克/με | ≤0.007（M /秒²）/με | [1] |
| 最大撞擊 | 3000克PK | 29430米/秒²PK | |
| 電動 | |||
| 激勵電壓 | 22至30 VDC | 22至30 VDC | |
| 恒流激勵 | 2至20毫安 | 2至20毫安 | |
| 放電時間常數（加速） | 0.4到1.5秒 | 0.4到1.5秒 | |
| 放電時間常數（力） | ≥60秒 | ≥60秒 | |
| 輸出偏壓 | 8至14伏直流 | 8至14伏直流 | |
| 輸出阻抗 | <250歐姆 | <250歐姆 | |
| 輸出極性（加速度） | 正面的 | 正面的 | |
| 輸出極性（力） | 正面的 | 正面的 | |
| 頻譜噪聲（1赫茲） | 200微克/√Hz的 | 1962年（微米/秒2）/√Hz的 | [1] |
