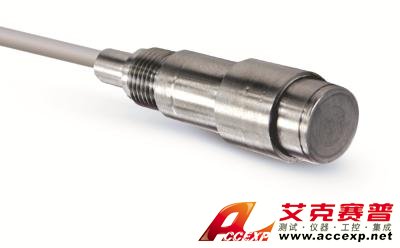

美國PCB 176A02充電模式壓力傳感器
名稱：儀器附件及傳感器
品牌：
型號：
簡介：美國PCB 176A02充電模式壓力傳感器會產生高阻抗輸出，通常必須使用外部電荷放大器將其轉換為低阻抗信號。充電模式壓力傳感器是高溫應用（+250°F [+121°C]）的理想選擇。
申請服務
- 產品介紹
美國PCB 176A02充電模式壓力傳感器會產生高阻抗輸出，通常必須使用外部電荷放大器將其轉換為低阻抗信號。充電模式壓力傳感器是高溫應用（+250°F [+121°C]）的理想選擇。
美國PCB 176A02充電模式壓力傳感器典型應用包括潛在危險區域中的燃燒不穩定性，燃燒動力學，水輪機，蒸汽輪機和燃?xì)廨啓C。壓力傳感器檢測高靜壓環境中的動態壓力波動，脈動和湍流。壓力傳感器是監視壓縮機，泵，管道和燃?xì)廨啓C運行期間發生的動態壓力事件的理想之選。
美國PCB 176A02充電模式壓力傳感器典型應用包括潛在危險區域中的燃燒不穩定性，燃燒動力學，水輪機，蒸汽輪機和燃?xì)廨啓C。壓力傳感器檢測高靜壓環境中的動態壓力波動，脈動和湍流。壓力傳感器是監視壓縮機，泵，管道和燃?xì)廨啓C運行期間發生的動態壓力事件的理想之選。
美國PCB 176A02充電模式壓力傳感器帶有UHT-12™元件的差分電荷輸出壓力傳感器，6.0 pC / psi，+ 1200 F，ATEX-CSA認證，這款電荷輸出壓力傳感器具有UHT-12 TM傳感晶體， 旨在在較大的溫度變化下進行更精確，更低噪聲的測量。當使用EX682A40型差分電荷放大器時，還請使用045M21B電纜。
美國PCB 176A02充電模式壓力傳感器參數：
- 測量范圍：725 psi（50 bar）
- 靈敏度：（+/- 20％）6 pC / psi（87 pC / bar）
- 感應元件：UHT-12™
- 溫度范圍：-94至1200°F（-70至650°C）
- 電氣連接器：7 / 16-27 2針
- 重量：4.6盎司（130克）
| 美國PCB 176A02充電模式壓力傳感器性能 | |||
| 靈敏度（+/- 20％） | 6 pC /磅 | 87 pC /巴 | |
| 測量范圍 | 725磅/平方英寸 | 50巴 | |
| 最大壓力（總） | 2000磅/平方英寸 | 137.9巴 | |
| 共振頻率 | ≥100kHz的 | ≥100kHz的 | |
| 橫向共振 | > 15 kHz | > 15 kHz | |
| 頻率響應（±5.0％） | 20000赫茲 | 20000赫茲 | [1] [2] |
| 非線性度 | ≤1％FS | ≤1％FS | [3] |
| 環境方面 | |||
| 加速度靈敏度 | ≤0.0036磅/克 | ≤.00025巴/克 | |
| 溫度范圍（連續） | -94至1200°F | -70至650°C | |
| 溫度范圍（插座） | -76至500°F | -60至260°C | |
| 溫度響應 | 見圖表 | 見圖表 | [4] |
| 危險區域批準 | 見手冊 | 見手冊 | |
| 輻射暴露極限（積分中子通量） | 1E10牛頓/平方厘米 | 1E10牛頓/平方厘米 | |
| 輻射暴露極限（積分伽馬通量） | 1E8拉德 | 1E8拉德 | |
| 電的 | |||
| 輸出極性 | 微分 | 微分 | |
| 電容（帶電纜針-針） | 150 pF | 150 pF | [4] |
| 內部電阻（室溫） | ≥1000000000000歐姆 | ≥1000000000000歐姆 | |
| 絕緣電阻（室溫） | ≥1000000000000歐姆 | ≥1000000000000歐姆 | |
| 內阻（1200°F / 650°C） | ≥50000歐姆 | ≥50000歐姆 | |
| 絕緣電阻（1200°F / 650°C） | ≥100000歐姆 | ≥100000歐姆 | |
| 物理 | |||
| 感應元件 | UHT-12™ | UHT-12™ | |
| 感應幾何 | 壓縮 | 壓縮 | |
| 筑屋材料 | 鎳合金 | 鎳合金 | |
| 封口 | 焊接密封 | 焊接密封 | |
| 電連接器 | 7 / 16-27 2針 | 7 / 16-27 2針 | |
| 電纜類型 | 硬線 | 硬線 | |
| 電纜長度 | 10英尺 | 3米 | |
| 重量（含電纜） | 4.6盎司 | 130克 |
[4] |
