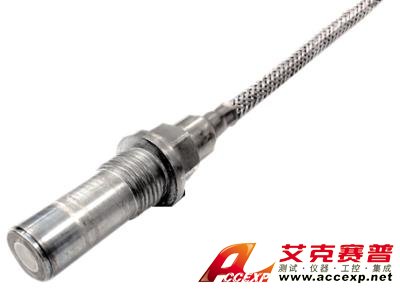

美國PCB 176A05高溫壓力傳感器
名稱：儀器附件及傳感器
品牌：
型號：
簡介：美國PCB 176A05高溫壓力傳感器在最高溫度下設計用于操作。它們可以由石英元件（112、115、116系列）或UHT-12™元件（176系列）構成。石英傳感器在不冷卻的情況下，在壓縮機和泵上的最高溫度為+750°F（+399...
申請服務
- 產品介紹
美國PCB 176A05高溫壓力傳感器在最高溫度下設計用于操作。它們可以由石英元件（112、115、116系列）或UHT-12™元件（176系列）構成。石英傳感器在不冷卻的情況下，在壓縮機和泵上的最高溫度為+750°F（+399°C）。可以提供特殊的安裝適配器以適合現有的安裝孔。可使用水冷適配器來提供較低溫度的熱穩定環境，從而允許傳感器在超出其正常工作范圍的應用中運行。UHT-12™傳感器可在不冷卻至+1200ºF（+650ºC）的渦輪機的情況下運行。建議將硬線電纜用于+500°F（+260°C）以上的工作溫度。電纜可以焊接到傳感器，以在加壓環境中運行。所有這些功能確保了在高溫環境下的可靠運行。
美國PCB 176A05高溫壓力傳感器使用EX682A40型差分電荷放大器時，也請使用045M21B電纜。
美國PCB 176A05高溫壓力傳感器特點：
- 激光焊接，密封外殼
- 熔融陶瓷絕緣連接器
- 內部加速度補償使振動靈敏度最小化
- 室溫下提供校準，熱系數高達工作溫度
美國PCB 176A05高溫壓力傳感器參數：
- 測量范圍：75 psi（5.2 bar）
- 靈敏度：（±20％）65 pC / psi（942.7 pC / bar）
- 感應元件：陶瓷
- 溫度范圍：-94至968°F（-70至520°C）
- 電氣連接器：7 / 16-27 2針
- 重量：9.35盎司（265克）
| 美國PCB 176A05高溫壓力傳感器性能 | |||
| 靈敏度（±20％） | 65 pC /磅 | 942.7 pC /巴 | |
| 測量范圍 | 75磅/平方英寸 | 5.2巴 | |
| 最大壓力（總） | 1450磅/平方英寸 | 100巴 | |
| 共振頻率 | > 40 kHz | > 40 kHz | |
| 橫向共振 | ≥8kHz | ≥8kHz | |
| 頻率響應（+/- 5％） | 8 kHz的 | 8 kHz的 | [2] [3] |
| 非線性度 | ≤1％FS | ≤1％FS | [1] |
| 環境方面 | |||
| 加速度靈敏度 | 0.003磅/克 | .00021巴/克 | [5] |
| 加速度靈敏度 | 0.01磅/克 | .00069巴/克 | [4] |
| 溫度范圍（連續） | -94至968°F | -70至520°C | |
| 溫度范圍（插座） | -76至500°F | -60至260°C | |
| 溫度響應 | 見圖表 | 見圖表 | |
| 危險區域批準 | 見手冊 | 見手冊 | |
| 輻射暴露極限（積分伽馬通量） | 1E8拉德 | 1E8拉德 | |
| 輻射暴露極限（積分中子通量） | 1E10牛頓/平方厘米 | 1E10牛頓/平方厘米 | |
| 電的 | |||
| 輸出極性 | 微分 | 微分 | |
| 電容（帶電纜針-針） | 650 pF | 650 pF | [6] |
| 內部電阻（室溫） | ≥1000000000歐姆 | ≥1000000000歐姆 | |
| 絕緣電阻（針殼）（室溫） | ≥1000000000000歐姆 | ≥1000000000000歐姆 | |
| 內阻（968°F / 520°C） | ≥50000歐姆 | ≥50000歐姆 | |
| 絕緣電阻（針殼）（968°F / 520°C） | ≥100000歐姆 | ≥100000歐姆 | |
| 物理 | |||
| 感應元件 | 陶瓷的 | 陶瓷的 | |
| 感應幾何 | 壓縮 | 壓縮 | |
| 筑屋材料 | 鎳合金 | 鎳合金 | |
| 封口 | 焊接密封 | 焊接密封 | |
| 電連接器 | 7 / 16-27 2針 | 7 / 16-27 2針 | |
| 電纜類型 | 過度編織的硬線 | 過度編織的硬線 | |
| 重量（含電纜） | 9.35盎司 | 265克 |
|
