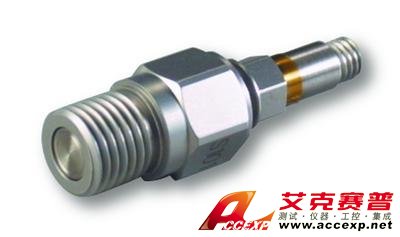

美國PCB 102A14低溫壓力傳感器
名稱：儀器附件及傳感器
品牌：
型號：
簡介：美國PCB 102A14低溫壓力傳感器是高分辨率ICP®壓力傳感器設計，專門用于低溫環境。它們始終遵循用于液體燃料處理系統或生物醫學研究的低溫渦輪泵中發現的動態事件，以避免由熱沖擊引起的虛假數據。
申請服務
- 產品介紹
美國PCB 102A14低溫壓力傳感器是高分辨率ICP®壓力傳感器設計，專門用于低溫環境。它們始終遵循用于液體燃料處理系統或生物醫學研究的低溫渦輪泵中發現的動態事件，以避免由熱沖擊引起的虛假數據。
美國PCB 102A14低溫壓力傳感器特點：
-
石英元件的快速上升時間≤2μsec，諧振頻率
≥250 kHz - 焊接，密封，不銹鋼結構
- 電氣接地隔離，有助于防止接地環路挑戰
-
在室溫下提供校準，熱系數為-320°F
（-196°C）
美國PCB 102A14低溫壓力傳感器參數：
- 測量范圍：5000 psi（34475 kPa）
- 靈敏度：（±15％）1.0 mV / psi（0.145 mV / kPa）
- 低頻響應：（-5％）0.25 Hz
- 共振頻率：> = 250 kHz（> = 250 kHz）
- 電氣連接器：10-32同軸插孔
- 重量：0.388盎司（11.00克）
| 美國PCB 102A14低溫壓力傳感器性能 | |||
| 測量范圍（±5V輸出） | 5000磅/平方英寸 | 34475千帕 | |
| 有用的超量程（用于±10V輸出） | 10000磅/平方英寸 | 68950千帕 | [3] |
| 靈敏度（±15％） | 1.0毫伏/磅 | 0.145毫伏/千帕 | |
| 最大壓力 | 15000磅/平方英寸 | 103425千帕 | |
| 解析度 | 0.1磅/平方英寸 | 0.690千帕 | [2] |
| 共振頻率 | ≥250kHz | ≥250kHz | |
| 上升時間 | ≤2.0µs | ≤2.0µs | |
| 低頻響應（-5％） | 0.25赫茲 | 0.25赫茲 | |
| 非線性度 | ≤1.0％FS | ≤1.0％FS | [1] |
| 環境方面 | |||
| 加速度靈敏度 | ≤0.002psi /克 | ≤0.0014kPa /（m /s²） | |
| 溫度范圍（工作） | -320至+212°F | -196至+100°C | |
| 溫度靈敏度 | ≤0.06％/°F | ≤0.108％/°C的 | |
| 最高閃光溫度 | 3000°F | 1649°攝氏度 | |
| 最大沖擊 | 20000克/包 | 196140 m /s²pk | |
| 電的 | |||
| 輸出極性（正壓） | 正 | 正 | |
| 放電時間常數（在室溫下） | ≥2秒 | ≥2秒 | |
| 勵磁電壓 | 20至30 VDC | 20至30 VDC | |
| 恒流勵磁 | 2至20 mA | 2至20 mA | |
| 輸出阻抗 | <100歐姆 | <100歐姆 | |
| 輸出偏置電壓 | 9至13 VDC | 9至13 VDC | |
| 物理 | |||
| 感應元件 | 石英 | 石英 | |
| 筑屋材料 | 不銹鋼 | 不銹鋼 | |
| 膜片 | 316L不銹鋼 | 316L不銹鋼 | |
| 封口 | 焊接密封 | 焊接密封 | |
| 電連接器 | 10-32同軸插孔 | 10-32同軸插孔 | |
| 重量 | 0.388盎司 | 11.00克 |
|
