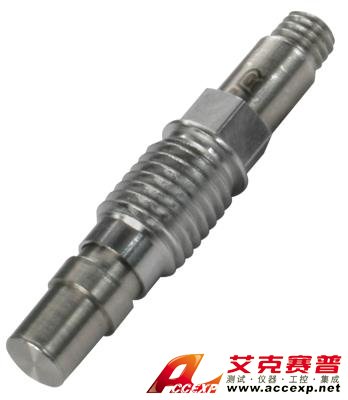

美國PCB 113B24壓力傳感器
名稱：儀器附件及傳感器
品牌：
型號：
簡介：美國PCB 113B24壓力傳感器設置標準速度極快，具有寬的幅度和頻率范圍的微第二響應。這些特性使它們在要求最小傳感器直徑的高頻應用中表現出色。
申請服務
- 產品介紹
美國PCB 113B24壓力傳感器設置標準速度極快，具有寬的幅度和頻率范圍的微第二響應。這些特性使它們在要求最小傳感器直徑的高頻應用中表現出色。
美國PCB 113B24壓力傳感器參數：
- 測量范圍：1000 psi（6895 kPa）
- 靈敏度：（±10％）5.0 mV / psi（0.725 mV / kPa）
- 低頻響應：（-5％）0.005 Hz
- 共振頻率：> = 500 kHz（> = 500 kHz）
- 電氣連接器：10-32同軸插孔
- 重量：0.21盎司（6.0克）
美國PCB 113B24壓力傳感器特點：
- 石英元件的快速上升時間≤1μsec
- ≥500 kHz的超高諧振頻率
- 頻率定制的輸出，沒有其他大多數傳感器的“振鈴”特性
- 內部加速度補償使沖擊和振動敏感性最小化
美國PCB 113B24壓力傳感器應用范圍：
- 燃燒研究
- 爆炸組件測試（例如雷管，爆炸螺栓）
- 空化
- 爆炸沖擊波的測量
美國PCB 113B24壓力傳感器使用提示：
在空氣或其他氣體中進行校準時，請在隔膜上涂抹潤滑脂，以免由于熱沖擊而導致錯誤的數據。
| 美國PCB 113B24壓力傳感器性能 | |||
| 測量范圍（用于±5V輸出） | 1000磅/平方英寸 | 6895千帕 | |
| 有用的超量程（用于±10V輸出） | 2000磅/平方英寸 | 13790千帕 | [3] |
| 靈敏度（±10％） | 5.0毫伏/磅 | 0.725毫伏/千帕 | |
| 最大壓力 | 10000磅/平方英寸 | 68950千帕 | |
| 解析度 | 5磅/平方英寸 | 0.035千帕 | [2] |
| 共振頻率 | ≥500kHz | ≥500kHz | |
| 上升時間 | ≤1.0µs | ≤1.0µs | |
| 低頻響應（-5％） | 0.005赫茲 | 0.005赫茲 | |
| 非線性 | ≤1.0％FS | ≤1.0％FS | [1] |
| 環境因素 | |||
| 加速度靈敏度 | ≤0.002psi /克 | ≤0.0014kPa /（m /s²） | |
| 溫度范圍（工作） | -100至+275°F | -73至+135°C | |
| 溫度靈敏度 | ≤0.03％/華氏度 | ≤0.054％/攝氏度 | [2] |
| 最高閃光溫度 | 3000°F | 1649°攝氏度 | |
| 最大震動 | 2000克/包 | 19614 m /s²包 | |
| 最大沖擊 | 20000克/包 | 196140 m /s²pk | |
| 電的 | |||
| 輸出極性（正壓） | 正 | 正 | |
| 放電時間常數（在室溫下） | ≥100秒 | ≥100秒 | |
| 勵磁電壓 | 20至30 VDC | 20至30 VDC | |
| 恒流勵磁 | 2至20 mA | 2至20 mA | |
| 輸出阻抗 | <100歐姆 | <100歐姆 | |
| 輸出偏置電壓 | 8至14 VDC | 8至14 VDC | |
| 物理 | |||
| 感應幾何 | 壓縮 | 壓縮 | |
| 感應元件 | 石英 | 石英 | |
| 筑屋材料 | 17-4不銹鋼 | 17-4不銹鋼 | |
| 光圈 | 因瓦 | 因瓦 | |
| 封口 | 焊接密封 | 焊接密封 | |
| 電連接器 | 10-32同軸插孔 | 10-32同軸插孔 | |
| 重量（帶鎖緊螺母） | 0.21盎司 | 6.0克 |
|
