首頁 > 產品展示 > 其他 > 儀器附件及傳感器 >

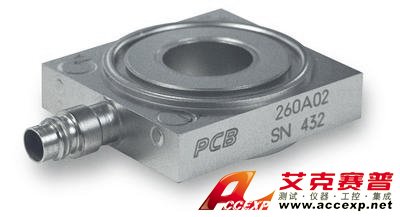

美國PCB 260A02三軸力環傳感器

名稱：儀器附件及傳感器

品牌：

型號：

簡介：美國PCB 260A02三軸力環傳感器能夠同時監測三個正交方向的動態力（X、Y、Z）。該傳感器內有三組石英環型盤，它們在預緊作用下堆疊在一起。每組石英環型盤都能反應沿著其靈敏軸的矢量作用力。

國家高新技術企業
科技創新小巨人
ISO9001認證

申請服務

獲取報價申請演示保修/維修/計量校準等服務

產品介紹

美國PCB 260A02三軸力環傳感器能夠同時監測三個正交方向的動態力（X、Y、Z）。該傳感器內有三組石英環型盤，它們在預緊作用下堆疊在一起。每組石英環型盤都能反應沿著其靈敏軸的矢量作用力。
美國PCB 260A02三軸力環傳感器必須經過靜態預緊才能夠穩定保持其好性能。預緊力為傳感器元件提供允許適當剪切力傳遞所需的壓縮載荷。PCB有Z軸（垂直于頂面）測量范圍達45kN，X軸和Y軸達18kN（剪切）的傳感器。有ICP型和電荷輸出型可選

美國PCB 260A02三軸力環傳感器參數：

溫度范圍：-65至+250°F（-54至+121°C）

電氣連接器：4針

美國PCB 260A02三軸力環傳感器性能
靈敏度（±20％）（Z軸）	2.5毫伏/磅	0.56毫伏/牛	[3] [4]
靈敏度（±20％）（X或Y軸）	5毫伏/磅	1.12毫伏/牛	[3] [4]
測量范圍（Z軸）	1000磅	4.45千牛
測量范圍（X或Y軸）	1000磅	4.45千牛
最大力（z軸）	1320磅	5.87千牛
最大力（x或y軸）	1000磅	4.45千牛
最大力矩（z軸）	40英尺磅	54.23 Nm
最大力矩（x或y軸）	70英尺磅	94.91 Nm
寬帶分辨率（z軸）	0.006磅均方根	0.027 N-rms	[2]
寬帶分辨率（x或y軸）	0.006磅均方根	0.027 N-rms	[2]
上限頻率	90 kHz的	90 kHz的
低頻響應（-5％）（z軸）	0.01赫茲	0.01赫茲
低頻響應（-5％）（x或y軸）	0.001赫茲	0.001赫茲
非線性	≤1％FS	≤1％FS	[1]
串擾（在x和y軸之間）	±3％	±3％
串擾（在（x或y軸）和z軸之間）	±5％	±5％
環境因素
溫度范圍	-65至+250°F	-54至+121°C
電的
滿量程輸出（Z方向）	±2.5 VDC	±2.5 VDC
滿量程輸出（X和Y方向）	±5伏直流	±5伏直流
放電時間常數（z軸）	≥50秒	≥50秒
放電時間常數（x或y軸）	≥500秒	≥500秒
勵磁電壓（所有通道）	20至30 VDC	20至30 VDC
恒流激勵（所有通道）	2至20 mA	2至20 mA
輸出阻抗	≤100歐姆	≤100歐姆
輸出偏置電壓	8至14 VDC	8至14 VDC
輸出極性	正	正
物理
預載	10000磅	44.48牛	[5]
剛度（z軸）	19磅/微米	3.3 kN /微米	[2]
剛度（x或y軸）	6磅/微米	1 kN /微米	[2]
尺寸-高度	0.390英寸	9.90毫米
尺寸-長度	1.35英寸	34.3毫米
尺寸-寬度	1.25英寸	31.8毫米
尺寸-螺栓直徑	0.512英寸	13毫米
尺寸-ID	0.512英寸	13毫米
尺寸-感測表面	0.920英寸	23.37毫米
重量	1.59盎司	45克
筑屋材料	不銹鋼	不銹鋼
封口	密閉	密閉
電連接器	4針	4針
電氣連接位置	側	側
