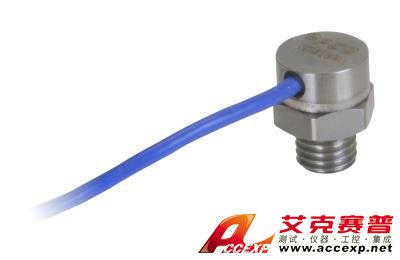

美國PCB 3501B122KG震動加速度傳感器，MEMS震動加速度計，2千克，1 / 4-28螺柱安裝，096整體電纜（側面出口），尾纖長10英尺
美國PCB 3501B122KG震動加速度傳感器參數：
靈敏度：（±50％）0.20 mV / g（0.02 mV /（m /s²））
測量范圍：±2000 g（±19620 m /s²pk）
頻率范圍：（1dB）0至10000 Hz
感應幾何：全主動
安裝：一體式螺柱
重量：0.088盎司（2.5克）
|
美國PCB 3501B122KG震動加速度傳感器性能 |
|
靈敏度（±50％）（在10 VDC激勵下） |
0.20毫伏/克 |
0.02 mV /（m /s²） |
[2] |
|
靈敏度 |
0.02毫伏/伏/克 |
0.002 mV / V /（m /s²） |
[3] |
|
測量范圍 |
±2000克 |
±19620 m /s²包 |
|
|
頻率范圍（1 dB） |
0至10000 Hz |
0至10000 Hz |
|
|
共振頻率 |
> 20 kHz |
> 20 kHz |
|
|
阻尼比 |
70％嚴重 |
70％嚴重 |
[1] |
|
非線性 |
±1％ |
±1％ |
|
|
橫向靈敏度 |
≤3％ |
≤3％ |
|
|
環境因素 |
|
過載極限（沖擊） |
±10000克峰 |
±98100 m /s²包 |
[5] |
|
過載極限（機械限位） |
≥2000克 |
≥19620m /s²包 |
|
|
溫度范圍（存儲） |
-65至250°F |
-54至121°C |
|
|
溫度范圍（工作） |
-65至250°F |
-54至121°C |
|
|
溫度靈敏度 |
-0.11％/°F |
-0.20％/°C |
[1] |
|
零克偏移溫度偏移 |
±20毫伏 |
±20毫伏 |
[4] |
|
基本應變敏感性 |
0.01克/微秒 |
0.1（m /s²）/ µε |
[1] |
|
電的 |
|
勵磁電壓（最大） |
15.0伏直流 |
15.0伏直流 |
|
|
目前的消費 |
<10 mA |
<10 mA |
|
|
輸入電阻（±1250歐姆） |
2750歐姆 |
2750歐姆 |
[2] |
|
輸出電阻（±1250歐姆） |
2750歐姆 |
2750歐姆 |
[2] |
|
失調電壓 |
-40至+40 mVDC |
-40至+40 mVDC |
[2] |
|
建立時間 |
0.01秒 |
0.01秒 |
[6] |
|
電氣隔離（外殼） |
≥10000000歐姆 |
≥10000000歐姆 |
[7] |
|
物理 |
|
感應元件 |
壓阻MEMS |
壓阻MEMS |
|
|
感應幾何 |
全面活躍 |
全面活躍 |
|
|
筑屋材料 |
鈦 |
鈦 |
|
|
封口 |
環氧膠 |
環氧膠 |
|
|
大小-十六進制 |
3/8英寸 |
3/8英寸 |
|
|
尺寸-高度 |
.50英寸 |
12.7毫米 |
|
|
重量（不含電纜） |
0.088盎司 |
2.5克 |
[1] |
|
電連接器 |
整體電纜 |
整體電纜 |
|
|
電氣連接位置 |
側 |
側 |
|
|
電纜類型 |
096 4線硅膠外套 |
096 4線硅膠外套 |
|
|
電纜端接 |
尾端 |
尾端 |
|
|
電纜長度 |
10英尺 |
3.05米 |
|
|
安裝 |
整體螺柱 |
整體螺柱 |
|
|
安裝螺紋 |
1 / 4-28公 |
1 / 4-28公 |
|
|
