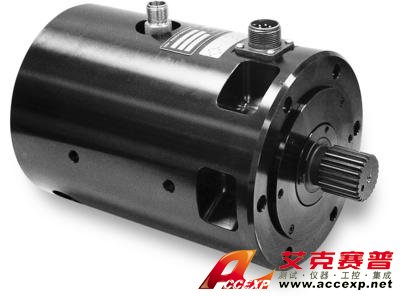

美國PCB 4115K-11A扭矩傳感器，旋轉變壓器，5000 in-lb容量FS，法蘭和花鍵，符合AND10262和AND20002
美國PCB 4115K-11A扭矩傳感器參數：
測量范圍：5000英寸磅（565 Nm）
靈敏度：（±15％）2.5 mV / V（2.5 mV / V）
非線性度：<= 0.05％FS
安裝：帶花鍵軸的法蘭
最高速度：15000 RPM
|
性能 |
|
測量范圍（滿量程容量） |
5000英寸磅 |
565牛頓米 |
[1] |
|
靈敏度（±15％）（額定容量時輸出） |
2.5毫伏/伏 |
2.5毫伏/伏 |
[1] [2] |
|
非線性 |
≤0.05％FS |
≤0.05％FS |
[2] |
|
磁滯現象 |
≤0.05％FS |
≤0.05％FS |
[2] |
|
不可重復性 |
≤0.03％FS |
≤0.03％FS |
[2] |
|
環境因素 |
|
過載極限 |
15000磅 |
1700牛頓米 |
|
|
溫度范圍（工作） |
-65至225°F |
-54至107°C |
|
|
溫度范圍（補償） |
+70至+170°F |
+21至77°C |
|
|
溫度對輸出的影響（最大） |
±0.002％讀數/°F |
±0.0036％讀數/°C |
[3] |
|
溫度對零平衡的影響（最大） |
±0.002％FS /°F |
±0.0036％FS /°C |
[2] [3] |
|
電的 |
|
橋電阻 |
350歐姆 |
350歐姆 |
[1] |
|
勵磁頻率 |
3.28 kHz |
3.28 kHz |
|
|
勵磁電壓 |
2至10 VAC rms |
2至10 VAC rms |
[4] |
|
絕緣電阻 |
> 5000000歐姆 |
> 5000000歐姆 |
|
|
零余額 |
≤2％FS |
≤2％FS |
[2] |
|
電橋電流（5 VAC時） |
50毫安 |
50毫安 |
|
|
物理 |
|
尺寸-軸長 |
9.56英寸 |
242.82毫米 |
|
|
尺寸-外殼長度 |
8.25英寸 |
209.55毫米 |
|
|
尺寸-房屋高度 |
6.00英寸 |
152.40毫米 |
|
|
重量 |
47磅 |
21.3公斤 |
|
|
安裝 |
帶花鍵軸的法蘭 |
帶花鍵軸的法蘭 |
[5] |
|
感應元件 |
應變計 |
應變計 |
|
|
筑屋材料 |
黑氧化鋼 |
黑氧化鋼 |
|
|
軸材料 |
鋼 |
鋼 |
|
|
電連接器 |
MS3102A-14S-5P |
MS3102A-14S-5P |
|
|
扭轉剛度 |
500000英寸磅/弧度 |
56500 Nm /弧度 |
|
|
旋轉慣量 |
0.0062英寸磅秒2 |
0.0007 Nm秒 |
|
|
最大速度 |
15000轉 |
15000轉 |
|
|
