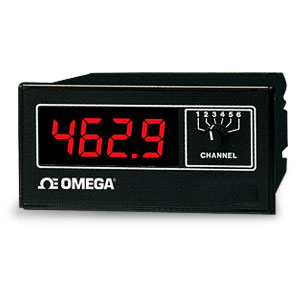

DP460-T 溫度指示器
名稱：儀器附件及傳感器
品牌：
型號：
簡介：DP460系列儀表旨在滿足多種溫度、電流、電壓、應變計和稱重傳感器測量應用。高精度和小尺寸合二為一 使其成為大部分工業指示應用的理想之
申請服務
- 產品介紹
DP460系列儀表旨在滿足多種溫度、電流、電壓、應變計和稱重傳感器測量應用。高精度和小尺寸合二為一 使其成為大部分工業指示應用的理想之選。
DP460-T和DP460-RTD溫度型號具有獨特的0.1°或1°自動調節分辨率功能 （除非將儀器設定為僅顯示1°）。 可在9種溫度傳感器或熱電偶類型之間選擇：J、K、T、E、R、S和B或100歐姆三線鉑RTD（α= 0.00385或0.00392均可）。可以通過卡裝式透明窗后面的小型旋轉開關，選擇9種熱電偶中的任意一種。在切換熱電偶類型時無需進行校準。另一個小型撥碼開關可切換顯示°F或°C。
DP460-V電壓型號使您可以通過卡裝式前透明窗后面一個容易接觸的開關選擇mA或電壓輸入。滿量程是0 ~ 20 mA或0 ~ 10 V。可以標定這些量程或任意子集（例如4 ~ 20 mA、1 ~ 5 V）。卡裝式透明窗后面有兩個位置很方便的簡潔按鍵，可用來設置零位（下限）、滿量程（上限）和小數點。可以在其寬泛的-999 ~ 9999顯示計數范圍內標定指示器。
DP460-S應變計型號既與粘貼箔式 （2 mV/V、3 mV/V、4 mV/V）傳感器兼容，又和輸出信號較大的半導體 型（10 mV/V、20 mV/V、30 mV/V）應變計兼容。其微處理器設計與比率測量電路確保了高精度和出色的重復性。讓DP460-S顯示應變計輸入中的工程單位而進行的標定和校準操作與DP460-V型號的類似。在設置撥碼開關增益范圍時，沒有要發生漂移的電位計，也沒有要計算的復雜公式。該指示器可達到低至每個計數1 µV的靈敏度，并且可在其寬泛的-999 ~ 9999顯示計數范圍隨意標定。
報警選件提供單限值設定值(ALM)或雙限值設定值(ALM2)，這些設定值可以設置為DP460系列量程內的任意值。用戶可以通過按前面板上的兩個按鍵，以數字方式調節設定值。通過移動選件卡上的跳線，可以選擇設定上限或下限（單）報警或者上限和下限（雙）報警。可以通過按前面板上的View（查看）按鍵查看設定值。當報警觸發時，前面板上的指示燈變亮，紅色指示單報警，紅色／黃色指示雙報警。
借助其多種輸入選件，DP462系列具備在多達6個相同類型的傳感器輸入之間切換的能力。可從前面板接近的一個小型旋轉開關使這種方便的輸入間切換成為現實。傳感器通過一個位于儀器后部的卡裝式接線盒連接。現場修改DP460基本型號及添加多輸入板（DP460- 206或DP460-403）很容易。
支架轉接板可使DP460系列指示器輕易地安裝到標準483 mm (19")儀器支架上。提供有四種款式，用于安裝1個、2個、3個或4個指示器。
規格:
顯示屏： 4位數字、7段式紅色/
橙色LED，14.2 mm (0.56")高
重復性： ±1個計數
溫度穩定性
零位： 1 µV/°C
量程： 讀數的0.01%/°C
工作電源： 可選115/230 Vac (±10%)，50 ~ 60 Hz，400 Hz
噪聲抑制
NMRR： 60 dB @ 50/60 Hz
(±0.1 Hz）
CMRR： 120 dB @ 50/60 Hz
(±0.1 Hz，250非平衡）
過載保護（電源線到接地）： 跨輸入，熱電偶達到250 Vac/dc，
V+到V- RTD達到62 Vac/dc持續
1分鐘，V+或I-
環境條件范圍
工作溫度： 5 ~ 45°C
(41 ~ 113°F)
存放溫度： -40 ~ 65°C
(-40 ~ 149°F)
濕度： 相對濕度< 80%，
無冷凝
報警繼電器觸點額定電流 5 A @ 120 Vac（非電感負載），
C型(SPDT)
殼體： 一體式，黑色塑料，螺釘接線端
殼體： 40（高） x 90（寬） x 13 mm（厚） (1.57 x 3.54 x 5.35")
前蓋： 48 x 96 mm (1.89 x 3.78")
面板開孔： ⅛ DIN，45 x 92 mm (1.77 x 3.62")
重量： 454 g (1 lb)
DP460-T和DP460-R
輸入阻抗： 熱電偶、20 MΩ RTD，16.9 kΩ
RTD： 16.9 kΩ + V + 輸入 – I輸入
RTD引線誤差： 激勵電流為150 µA
時，V+和V-引線中存在40 mΩ/Ω等阻，V+和V-引線中存在1 Ω/Ω不平衡
熱電偶參比端： 內部自動，
0.03%°C/°C，5 ~ 45°C
(41 ~ 113°F)
開路檢測： 高標度 = 50 nA
數據點更新速率： 標稱每秒2次（1°讀數）；
標稱每秒1次（0.01°讀數）
多輸入選件
精度： 儀器精度
增加±0.5°C/±1°F
DP460-E和DP460-V
讀取速率： 標稱每秒2次
輸入阻抗：
電壓：1 MΩ，電流： 5 Ω
激勵： DP460-E：
內置10 Vdc (±5%)，30 mA
DP460-S
顯示標定量程： -999 ~ 9999
精度：
0 ~ 5 mV/V： 靈敏度≤2 µV/計數時，為讀數的 ±0.02%，±1次計數；
靈敏度 =2 µV/計數時，為讀數的0.02%，±4 次計數
0 ~ 50 mV/V： 靈敏度= 20 V/計數 為讀數的±0.02%，±1次計數；
靈敏度=20 µV/計數時，為讀數的±0.02%，±4次計數
