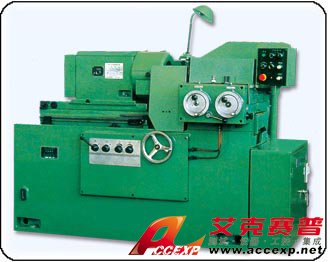

TSI-M2110型內圓磨床
名稱：教育實驗實訓裝置
品牌：
型號：
簡介：TSI-M2110型內圓磨床
申請服務
- 產品介紹
1.機床的進給及補償，由傳動機構執行。進給系統具定程磨削功能，采用手動或液壓二種進給方式。
2.工作臺快退設有中停裝置，快退距離可按需要調整，以減小輔助時間。
3.工作臺起動手把設有安全聯鎖裝置，確保裝卸和測量工件時的安全性。
4.機床砂輪軸最高轉速為24000轉/分，以提高磨削小孔時的質量。
5.用戶特殊訂貨，可改裝電主軸變頻調速以磨削小直徑內孔。
二、TSI-M2110型內圓磨床技術參數：
| 序號 | 項 目 | 規 格 參 數 |
| 1 | 磨孔直徑 | Ø6～Ø100 |
| 2 | 工件最大旋徑 | 罩內Ø260罩外Ø480 |
| 3 | 工件轉速(r/min) | 180～500 4級 |
| 4 | 工作臺最大行程(r/min) | 550 |
| 5 | 進給分辨率 | 0.002 |
| 6 | 機床外形尺寸 | 2363×1260×1310 |
| 7 | 圓度(µm) | 2.5 |
| 8 | 粗糙度(µm) | Ra0.63 |
| 9 | 孔長度 | 69100150 |
| 10 | 床頭箱回轉角度(0) | 20 |
| 11 | 砂輪轉速(r/min) | 18000 24000 |
| 12 | 工作臺運動速度(工作修正)(m/min) | 1.5～6 0.1～1 |
| 13 | 機床總功率 | 3.8 |
| 14 | 機床重量 | 1600 |
| 15 | 圓柱度(µm) | 4 |
