TSI BS-M1432 萬能外圓磨床電氣技能實訓考核裝置
名稱：教育實驗實訓裝置
品牌：
型號：
簡介：TSI BS-M1432 萬能外圓磨床電氣技能實訓考核裝置由電源控制部分、機床電氣控制部分、半仿真機床實物部分構成。電源控制部分包括實訓定時、定時報警、安全用電自動控制等，機床電氣控制部分把整臺機床內部電器裝在正面面板上，能直觀地觀察機床工...
申請服務
- 產品介紹

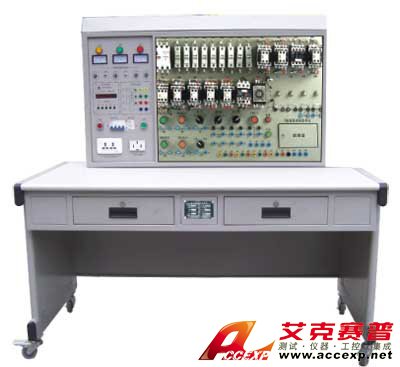

TSI BS-M1432 萬能外圓磨床電氣技能實訓考核裝置由電源控制部分、機床電氣控制部分、半仿真機床實物部分構成。電源控制部分包括實訓定時、定時報警、安全用電自動控制等，機床電氣控制部分把整臺機床內部電器裝在正面面板上，能直觀地觀察機床工作時各電器的動作狀況。故障點在面板上設有相應測試點，供實訓考核者測試用。仿真機床部分能模擬機床各種運動。通過TSI BS-M1432 萬能外圓磨床電氣技能實訓考核裝置的實訓能使學員掌握機床常見故障的現象、故障產生的大概部位，熟練掌握機床電路工作原理，其是維修電工初、中、高級技能鑒定的理想實訓設備。
一、TSI BS-M1432 萬能外圓磨床電氣技能實訓考核裝置技術性能:
1 、 輸入電源：三相四線（ 380V±10% 50Hz ）
2 、 工作環境：溫度 -10℃ ～ + 40℃ 相對濕度＜ 85%( 25℃ )
3 、 裝置容量：＜ 1KVA
4 、重 量： 150kg
5 、 外形尺寸： 1800mm × 700mm × 1250mm
二、TSI BS-M1432 萬能外圓磨床電氣技能實訓考核裝置裝置構成:
（一）主控屏
1 、 三相四線電源輸入，通過漏電保護器接通總開關 , 由接觸器通過啟動、停止按鈕進行操作。
2 、 設有 450V 指針式交流電壓表三只，指示電源輸入的三相電源電壓，并有三只指示燈指示實訓臺與外部電源的通斷。
3 、 三相四線電源輸出，具有單片機全程監控相間、線間過載或短路自動切斷總電源。
4 、 實驗兼報警記錄儀（實驗管理器）：平時作為時鐘使用，具有設定實訓考核時間，定時報警、切斷電源等功能。
（二）機床電器裝載板：安裝機床電器、故障設置盒及故障測試孔。
（三）仿真機床一臺，通過電纜與機床電器裝載板相連接，演示機床的各種動作。
（四）實訓桌：桌體為鐵質雙層亞光密紋噴塑，桌面防火、防水、耐磨高密度板。
三、TSI BS-M1432 萬能外圓磨床電氣技能實訓考核裝置實訓項目與目的:
1 、熟悉常用低壓電氣的機構、原理；
2 、通過觀察機床模擬運動，了解機床的真實運動狀況；
3 、掌握機床電器控制原理及各種保護裝置；
4 、掌握機床常見故障發生部分現象及排除方法。
四、TSI BS-M1432 萬能外圓磨床電氣技能實訓考核裝置故障點設置一覽表:
| 故障編號 | 故障現象 | 故障編號 | 故障現象 |
| 1 | 機床無法啟動 | 15 | 內圓砂輪不能啟動 |
| 2 | 機床無法啟動 | 16 | 內圓砂輪控制不能自鎖 |
| 3 | 機床無法啟動 | 17 | 內圓砂輪不能啟動 |
| 4 | 照明燈不亮 | 18 | 內圓砂輪不能啟動 |
| 5 | 機床不能啟動 | 19 | 內圓砂輪不能啟動 |
| 6 | 機床不能啟動 | 20 | 內圓砂輪不能啟動 |
| 7 | 機床不能啟動 | 21 | 內圓砂輪不能啟動 |
| 8 | 油泵控制不能自鎖 | 22 | 冷卻泵不工作 |
| 9 | 油泵控制不能自鎖 | 23 | 頭架低速冷卻泵不能工作 |
| 10 | 機床不能啟動 | 24 | 頭架高速冷卻泵不能工作 |
| 11 | 頭架不能點動控制 | 25 | 冷卻泵不工作 |
| 12 | 頭架不能點動控制，也不能低速運行 | 26 | 油泵、頭架不能工作 |
| 13 | 頭低速、高速均不能啟動，只能點動控制 | 27 | 外圓砂輪不工作 |
| 14 | 頭架不能高速 | 28 | 內圓砂輪不工作 |
