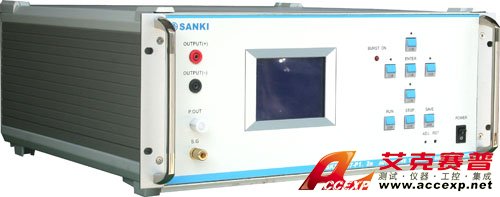

SAnki三基SKS-7637-P1、2a車載電子抗擾度測試系統
名稱：頻譜分析儀
品牌：
型號：
簡介：SAnki三基SKS-7637-P1、2a車載電子抗擾度測試系統是測試P1脈沖和P2a脈沖的儀器。 P1脈沖簡介： P1脈沖泛指在切換一般性電感性負載時所產生的干擾，它將影響直接與這個電感性負載并聯在一起的設備的工作。 經統計和優選后提出P...
申請服務
- 產品介紹
SAnki三基SKS-7637-P1、2a車載電子抗擾度測試系統是測試P1脈沖和P2a脈沖的儀器。
SAnki三基SKS-7637-P2a車載電子抗擾度測試系統P1脈沖簡介：
P1脈沖泛指在切換一般性電感性負載時所產生的干擾，它將影響直接與這個電感性負載并聯在一起的設備的工作。
經統計和優選后提出P1脈沖的內阻較大（10～50Ω）、電壓較高（幾十伏至幾百伏）、前沿較快（微秒級）和寬度較大（毫秒級）的負脈沖。在整個ISO7637-2標準里屬于中等速度和中等能量的脈沖干擾，對被試設備兼顧了干擾（造成設備誤動作）和破壞（造成設備中元器件的損壞）兩方面的作用。
SAnki三基SKS-7637-P1、2a車載電子抗擾度測試系統 P2a脈沖簡介：
P2a是是由于和被試設備相并聯的設備被突然切斷電流時，在線束電感上應生的瞬變。
由于線束的電感量較小，所以脈沖的幅度不高（幾十伏）、前沿較快（微秒級，如1微秒）、寬度較小（幾十微秒，如50微秒）和內阻較小（如2Ω）的正脈沖。
|
發生器P1脈沖波形參數
|
發生器P2a脈沖波形參數
|
||
|
Us
|
0～－660V(±10%)
|
Us
|
0V～＋660V（±10%）
|
|
Ri
|
2Ω，4Ω，10Ω，30Ω，50Ω
|
Ri
|
2Ω，4Ω，10Ω，30Ω，50Ω
|
|
td
|
50μs，200μs，300μs，500μs，1000μs，2000μs（±20%）
|
td
|
50μs，200μs，300μs，500μs，1000μs，2000μs（±20%）
|
|
tr
|
1μs（Ri =10Ω），3μs（Ri =50Ω）
|
tr
|
1μs（Ri：2Ω）
|
|
t1
|
0.5s至99.99s（±10%）
|
||
|
t2
|
200ms
|
t1
|
0.5s至99.99s（±10%）
|
|
t3
|
<100μs
|
||
|
發生器輸出方式
|
同軸輸出/經過內置耦合去耦網絡輸出
|
發生器輸出方式
|
同軸輸出/經過內置耦合去耦網絡輸出
|
|
被試品容量
|
內置耦合去耦網絡的最大工作電流：30A
|
被試品容量
|
內置耦合去耦網絡的最大工作電流：30A
|
