R&S GX430 信號分析和信號處理儀
名稱：頻譜分析儀
品牌：
型號：
簡介：德國羅德與施瓦茨 RSGX430 是基于電腦的信號分析和信號處理。RSGX430 是一個可獨立使用的數字和模擬IF信號分析、分類、解調和解碼軟件解決方案，它提供強大的信號分析和信號處理能力，運行于安裝了微軟Windows 操作系統的電腦上，...
申請服務
- 產品介紹

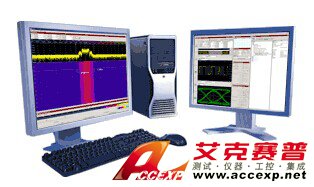

德國羅德與施瓦茨 R&S®GX430 是基于電腦的信號分析和信號處理。R&S®GX430 是一個可獨立使用的數字和模擬IF信號分析、分類、解調和解碼軟件解決方案，它提供強大的信號分析和信號處理能力，運行于安裝了微軟Windows 操作系統的電腦上，通過LAN 或者聲卡音頻輸入端口控制與電腦連接的現代羅德與施瓦茨接收機與任何其他接收機產品。
R&S®GX430提供以下功能：
◆ 信號獲取和接收機控制
◆ 自動調制類型和傳輸系統分類
◆ 動信號測量
◆ 全面的解調器和解碼器庫
◆ 自動搜索和分類應用
◆ 在硬盤上或通過硬盤進行信號記錄和回放
a. R&S®GX430 可處理以下數字IF信號數據：
◆ 由各種羅德與施瓦茨接收機提供的在線數字IF數據（R&S®AMMOS IF 格式）
◆ 通過聲卡數字化的聯機模擬IF數據
◆ 數字IF數據（R&S®AMMOS IF 格式）的離線回放；信號樣本既可以采用R&S®GX430 記錄的IF 文件，也可以采用導入的IF文件（例如R&S®GX420 窄帶/寬帶信號攔截記錄組件的數據）
◆ WAV文件離線回放
b. 信號數據處理和頻譜/瀑布圖計算
頻率范圍以高達1000線/秒的實時瀑布圖表示，信號屬性可通過時間和頻率軸光標測量。
c. 在硬盤上或通過硬盤進行信號處理和回放
利用IF記錄功能，可將信號樣本保存于電腦硬盤上供日后進行IF 回放或IF 導出（例如導出到R&S®GX400 或R&S®GX410 系統）。
用戶可使用音頻解碼器功能對模擬發射信號進行監聽，并且以WAV格式文件記錄于電腦硬盤上。
d. 手動或自動解調和解碼
解調器和解碼器既可由操作人員手動設置，也可由R&S®GX430 解調和傳輸系統分類器自動設置。關于R&S®GX430 中的解調器和解碼器列表，請參見“技術規格”一節內容（參見“Downloads --> Brochures and Data sheets”下提供的產品參數表）。該列表將被不斷地擴展。
e. 客戶特定解碼器
客戶特定解碼器（利用R&S®GX400ID 解碼器開放設備開發）和客戶特定解調器可安裝于R&S®GX430上以擴展解調/解碼功能。
f. 強大的R&S®AMMOS分類單元
R&S®GX430包含強大的HF和VHF/UHF頻率R&S®AMMOS分類單元，可識別眾多不同種類的模擬和數字信號的調制類型和傳輸系統。關于R&S®GX430中的解調器和解碼器列表，請參見“技術規格”一節內容（參見“Downloads --> Brochures and Data sheets”下提供的產品參數表）。
分類算法提供分類和調制分析的結果，分類過程可準確地確定信號中心頻率和帶寬。調制分析可決定調制類型以及所有相關調制參數（符號率、頻率偏移等等）。
g. 全面的解調器和解碼器信息庫
系統利用分類器的結果通過R&S®AMMOS解調程序庫自動對解調器進行參數化設置。所得符號/比特流可利用傳輸系統識別功能進行分析，并可通過R&S®AMMOS解碼程序庫的解碼器進行解碼。
同時，分類過程中還使用由R&S®GX400ID 解碼器開發設備開發并安裝于R&S®GX430上的客戶特定解碼器。利用R&S®GX410 系統可導出符號/比特率數據進行深入分析。
h. 信號發射特性的手動測量
用戶可使用可縮放頻譜中的測量光標對信號的發射特性（帶寬、時長、信噪比）進行手動測量，濾波器帶寬可自動調整以濾除干擾性的帶外輻射和噪聲。
i. 發射分析
信號的發射特性分析通過R&S®GX430 的時域分析部分完成，信號電平、包絡、頻率、相位和頻譜曲線可以縮放，從而實現電平范圍、頻率偏移和符號率等技術參數的測量。
j. 自動信號搜索和分類
R&S®GX430 允許定義自動信號搜索和分類的頻率范圍，檢測到的信號由R&S®GX430調制和傳輸系統分類器自動處理，如果連接羅德與施瓦茨接收機產品，則搜索進程可以使用高性能頻率掃描模式。
k. 檢測和分類結果
檢測和分類結果以列表的形式與所有測量參數一并顯示（例如中心頻率、帶寬、調制類型、偏移、波特率、編碼等等），有了該列表，操作人員可以根據信號參數測量結果選擇重新分類或解調/解碼信號，R&S®GX430可導出該列表。
R&S®GX430提供以下功能：
◆ 信號獲取和接收機控制
◆ 自動調制類型和傳輸系統分類
◆ 動信號測量
◆ 全面的解調器和解碼器庫
◆ 自動搜索和分類應用
◆ 在硬盤上或通過硬盤進行信號記錄和回放
a. R&S®GX430 可處理以下數字IF信號數據：
◆ 由各種羅德與施瓦茨接收機提供的在線數字IF數據（R&S®AMMOS IF 格式）
◆ 通過聲卡數字化的聯機模擬IF數據
◆ 數字IF數據（R&S®AMMOS IF 格式）的離線回放；信號樣本既可以采用R&S®GX430 記錄的IF 文件，也可以采用導入的IF文件（例如R&S®GX420 窄帶/寬帶信號攔截記錄組件的數據）
◆ WAV文件離線回放
b. 信號數據處理和頻譜/瀑布圖計算
頻率范圍以高達1000線/秒的實時瀑布圖表示，信號屬性可通過時間和頻率軸光標測量。
c. 在硬盤上或通過硬盤進行信號處理和回放
利用IF記錄功能，可將信號樣本保存于電腦硬盤上供日后進行IF 回放或IF 導出（例如導出到R&S®GX400 或R&S®GX410 系統）。
用戶可使用音頻解碼器功能對模擬發射信號進行監聽，并且以WAV格式文件記錄于電腦硬盤上。
d. 手動或自動解調和解碼
解調器和解碼器既可由操作人員手動設置，也可由R&S®GX430 解調和傳輸系統分類器自動設置。關于R&S®GX430 中的解調器和解碼器列表，請參見“技術規格”一節內容（參見“Downloads --> Brochures and Data sheets”下提供的產品參數表）。該列表將被不斷地擴展。
e. 客戶特定解碼器
客戶特定解碼器（利用R&S®GX400ID 解碼器開放設備開發）和客戶特定解調器可安裝于R&S®GX430上以擴展解調/解碼功能。
f. 強大的R&S®AMMOS分類單元
R&S®GX430包含強大的HF和VHF/UHF頻率R&S®AMMOS分類單元，可識別眾多不同種類的模擬和數字信號的調制類型和傳輸系統。關于R&S®GX430中的解調器和解碼器列表，請參見“技術規格”一節內容（參見“Downloads --> Brochures and Data sheets”下提供的產品參數表）。
分類算法提供分類和調制分析的結果，分類過程可準確地確定信號中心頻率和帶寬。調制分析可決定調制類型以及所有相關調制參數（符號率、頻率偏移等等）。
g. 全面的解調器和解碼器信息庫
系統利用分類器的結果通過R&S®AMMOS解調程序庫自動對解調器進行參數化設置。所得符號/比特流可利用傳輸系統識別功能進行分析，并可通過R&S®AMMOS解碼程序庫的解碼器進行解碼。
同時，分類過程中還使用由R&S®GX400ID 解碼器開發設備開發并安裝于R&S®GX430上的客戶特定解碼器。利用R&S®GX410 系統可導出符號/比特率數據進行深入分析。
h. 信號發射特性的手動測量
用戶可使用可縮放頻譜中的測量光標對信號的發射特性（帶寬、時長、信噪比）進行手動測量，濾波器帶寬可自動調整以濾除干擾性的帶外輻射和噪聲。
i. 發射分析
信號的發射特性分析通過R&S®GX430 的時域分析部分完成，信號電平、包絡、頻率、相位和頻譜曲線可以縮放，從而實現電平范圍、頻率偏移和符號率等技術參數的測量。
j. 自動信號搜索和分類
R&S®GX430 允許定義自動信號搜索和分類的頻率范圍，檢測到的信號由R&S®GX430調制和傳輸系統分類器自動處理，如果連接羅德與施瓦茨接收機產品，則搜索進程可以使用高性能頻率掃描模式。
k. 檢測和分類結果
檢測和分類結果以列表的形式與所有測量參數一并顯示（例如中心頻率、帶寬、調制類型、偏移、波特率、編碼等等），有了該列表，操作人員可以根據信號參數測量結果選擇重新分類或解調/解碼信號，R&S®GX430可導出該列表。
