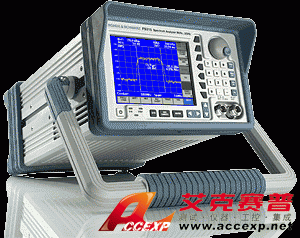

Rohde&Schwarz FS315頻譜分析儀
名稱：頻譜分析儀
品牌：
型號：
簡介：Rohde&Schwarz FS315頻譜分析儀內置了跟蹤源，因此可以進行標量傳輸和反射測量。Rohde&Schwarz FS315頻譜分析儀還可以讓用戶設定一個頻率偏移（offset），這樣就可以測試一些頻率轉換器件（如混頻器），偏移值可...
申請服務
- 產品介紹
Rohde&Schwarz FS315頻譜分析儀內置了跟蹤源，因此可以進行標量傳輸和反射測量。Rohde&Schwarz FS315頻譜分析儀還可以讓用戶設定一個頻率偏移（offset），這樣就可以測試一些頻率轉換器件（如混頻器），偏移值可以從0Hz到3GHz之間設置。
R&S FS315頻譜儀還可以用于測量電場強度。使用隨機附送的軟件，用戶可以編輯多達10組轉換因子（Transducer）列表。對于一套完整的測量系統，那些單個的轉化因子可以累積為一個修正系數，成為一個轉化因子套件。這樣的系統可能會包括，例如：天線，各種電纜和放大器。
◆ 頻率范圍從9 kHz 到3 GHz 分辨率帶寬：200 Hz 到1MHz
◆ 支持Sample, max-/ minpeak, average和RMS檢波器
◆ 顯示平均本地噪聲：-115dBm (300 Hz RBW)
◆ 測量不確定度：<1.5 dB，典型0.7dB
◆ 最大輸入功率：+33dBm
◆ 支持信道功率、TDMA功率、占用帶寬（OBW）、回波損耗、傳輸特性、三階互調截斷點（TOI）和頻率計功能
◆ 9KHz到3GHz的跟蹤源
◆ 跟蹤源的偏移值（offset）可以從0Hz到3GHz之間設置
◆ 支持USB接口
Rohde&Schwarz FS315頻譜分析儀特點
1）較高的測量精度：FS300的單邊帶相位噪聲為-90 dBc (1 Hz)，無互調動態范圍大于70dB（TOI > 5 dBm），顯示平均本地噪聲典型值-120dBm (300 Hz RBW)，測量不確定度：<1.5 dB。
由于顯示平均本地噪聲典型值-120dBm (300 Hz RBW)，即使很微弱的信號，也可以比較可靠的檢測到，這對測量諧波和雜散有重要的意義。較高的無互調動態范圍，也就意味著在這個范圍內，儀器自身產生的雜散幾乎為零，這對于需要高動態范圍的測量情況很有意義（例如同時測量一個大信號和一個小信號）。測量軌跡點的電平不確定度小于1.5dB，在這種價位上，這個精度是其他產品無法比擬的，也是測量準確的基本保證。
2）分辨率帶寬：200 Hz 到1MHz
FS300內置16種數字分辨率帶寬濾波器，可以適合多種測試任務。大帶寬適合于快速、整體測試任務，而小帶寬者提供更細的頻率分辨率和更低的本地噪聲。FS300則可以滿足各種任務。
3）頻率計數器分辨率：1Hz
由于內置了頻率計數器，而且可以在全頻段范圍內，提供1Hz的分辨率，因此用戶無需再購買單獨的頻率計。
4）最大輸入功率：+33dBm
Rohde&Schwarz FS315頻譜分析儀能承受的最大輸入功率比一般儀器高，輸出功率高達2W的移動電話可以直接連接到FS300上測試，而不需要外部的衰減器。
5）友好的用戶界面
基于菜單引導式的用戶界面，即使沒有受過培訓的用戶也可以很快地進行測量。菜單的結構簡潔明了，不同菜單之間切換非常方便。熟悉Rohde & Schwarz頻譜儀產品的用戶可以很容易找到他們需要的菜單。高亮度的TFT液晶顯示器，分辨率為320x240，即使在外部有強光照射時，也可以從不同的角度方便的從屏幕上讀取數據。
4）支持USB遠程控制
FS300的另一個新特點是支持USB遠程控制。即使儀器在工作時，用戶仍然可以熱插拔USB接口，這是最早采用USB遠程控制的測試儀表。在儀器處于無法操作的狀態下（例如在屏蔽箱內），使用USB接口可以方便的控制儀器。FS300配備了兼容Windows(2000/XP)的驅動程序，而且還隨機附送可以遠程控制、記錄、存取數據的軟件包。
5）體積小巧便于安裝、攜帶
R&S FS300體積小巧，結實耐用。無論放在桌面還是裝在測試架上，FS300都可以節省很多空間。在一個19英寸的機柜里，可以并排放兩個臺FS300。可調節的把手，使得FS300非常便于攜帶，可以移動并固定到任意角度，用把手作為支撐物，屏幕可以調節為任何角度，便于在液晶屏幕上讀數。并且可以拆下來，進一步減少占地面積。
6）快速的屏幕刷新率
高到每秒10幀的刷新率，保證測量結果的平滑顯示，被測件調整之后的結果可以快速的在屏幕上顯示出來，為研發和生產節約了大量時間。
7）豐富的測試功能
Rohde&Schwarz FS315頻譜分析儀提供多種測量和標記點（Marker）功能，提供兩個基本標記點和一個相對標記點（delta Marker）。基本標記點可以作為參考點置于基波處，而相對標記點可以置于諧波位置，兩者的差值即為諧波抑制比。這些標記點還可以設置為噪聲顯示模式，顯示噪聲功率密度。信號的n dB帶寬（例如3dB帶寬或6dB帶寬），也可以方便的用FS300測試。
8）內置存儲器用于記錄設置和軌跡線
R&S FS300內部存儲器可以保存5條軌跡線和10組設置，常用設置可以快速調出，不需要頻繁設置參數。這也可以防止誤設置。內部存儲的軌跡線可以在以后的任何時刻調出分析或打印。
