R&S FSH-Z36 頻譜分析儀附件：FSH3/18額外的耳機
手持式頻譜分析儀將頻譜分析儀、網絡分析儀、電纜與天線分析儀、干擾捕獲分析儀以及功率計的功能集于一體。這款多功能分析儀可實現簡單高效的現場測量。堅固設計和內置手柄使其非常適用于戶外任務。
FSH主要特點
- 9 kHz 至 20 GHz
- 出色的靈敏度，使用前置放大器時 < –161 dBm (1 Hz)
- 一體化分析儀：頻譜分析儀、網絡分析儀和 CAT
- 內部跟蹤源、VSWR 電橋、偏置器

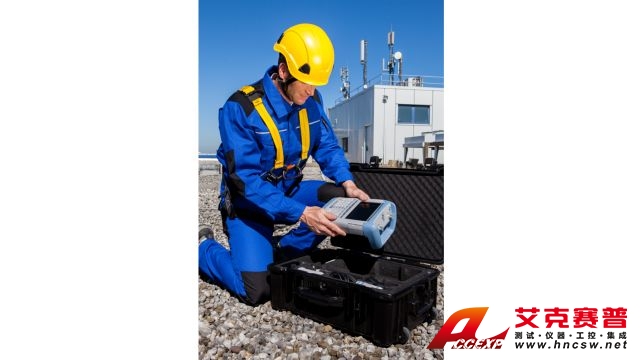

- 采用堅固耐用的防水外殼，適用于現場應用
FSH特性和優點
多功能分析儀
R&S FSH手持式頻譜分析儀具備用于室內外應用的所有基本功能：

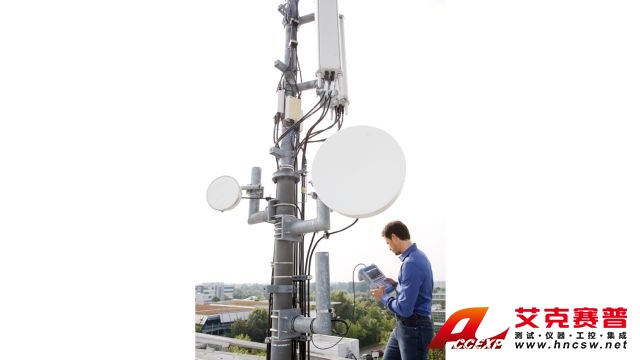

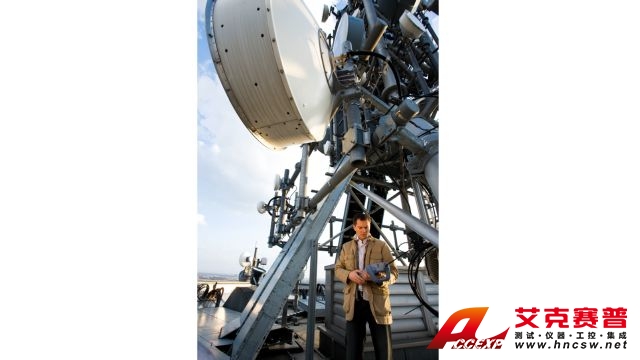

- 發射站的安裝與維護
- 分析發射信號（LTE、NB-IoT、TD-SCDMA、WCDMA、CDMA、GSM 等）
- 信道功率和雜散測量
- 電纜和天線測量
- 標量或矢量網絡分析
- 干擾分析
- 場強測量
- 實驗室或維修中的 EMI 診斷
可靠伙伴
R&S FSH手持式頻譜分析儀提供多種型號。這款一體化分析儀具備內置跟蹤源、VSWR 電橋和偏置器。無需使用多臺分析儀以進行現場測量。
出色的射頻性能
R&S FSH手持式頻譜分析儀體型雖小，但具備一流的靈敏度和三階截止點特性。因此，該分析儀具有良好的動態范圍，可處理低功率和高功率信號。
- 使用前置放大器時的 DANL（分辨率帶寬 = 1 Hz，歸一化），8 GHz 至 13.6 GHz：–162 dBm 典型值
- TOI (IP3)，300 MHz 至 3.6 GHz：+15 dBm 典型值
精簡準備工作

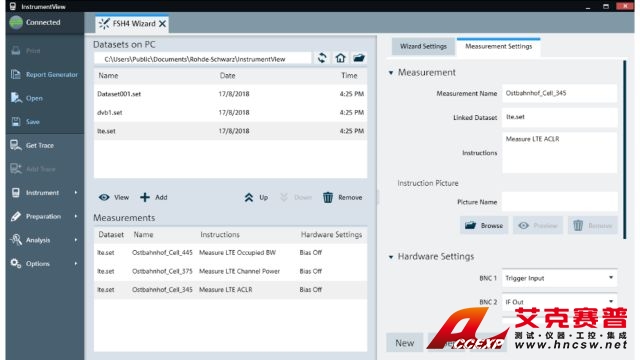

是否要在有限時間內完成現場任務？可以在前往現場之前，使用 R&S InstrumentView 軟件預先定義測量參數和步驟。這有助于節省時間并減少現場出現的人為錯誤。
可用型號
R&S FSH4 訂單號碼 1309.6000.04 頻率范圍 ： 9 kHz - 3.6 GHz ， 相位噪聲 ： –127 dBc (1 Hz)（f = 500 MHz，1 MHz 偏置） ， DANL（1 GHz 時） ： –163 dBm ， 最大分析帶寬 ： - ， 儀器類型 ： 信號與頻譜分析儀 ， R&S FSH4 訂單號碼 1309.6000.14 頻率范圍 ： 9 kHz - 3.6 GHz ， 相位噪聲 ： –127 dBc (1 Hz)（f = 500 MHz，1 MHz 偏置） ， DANL（1 GHz 時） ： –163 dBm ， 最大分析帶寬 ： - ， 儀器類型 ： 信號與頻譜分析儀 ， R&S FSH4 訂單號碼 1309.6000.24 頻率范圍 ： 100 kHz - 3.6 GHz ， 相位噪聲 ： –127 dBc (1 Hz)（f = 500 MHz，1 MHz 偏置） ， DANL（1 GHz 時） ： –163 dBm ， 最大分析帶寬 ： - ， 儀器類型 ： 組合分析儀 ， R&S FSH8 訂單號碼 1309.6000.08 頻率范圍 ： 9 kHz - 8 GHz ， 相位噪聲 ： –127 dBc (1 Hz)（f = 500 MHz，1 MHz 偏置） ， DANL（1 GHz 時） ： –163 dBm ， 最大分析帶寬 ： - ， 儀器類型 ： 信號與頻譜分析儀 ， R&S FSH8 訂單號碼 1309.6000.18 頻率范圍 ： 9 kHz - 8 GHz ， 相位噪聲 ： –127 dBc (1 Hz)（f = 500 MHz，1 MHz 偏置） ， DANL（1 GHz 時） ： –163 dBm ， 最大分析帶寬 ： - ， 儀器類型 ： 信號與頻譜分析儀 ， R&S FSH8 訂單號碼 1309.6000.28 頻率范圍 ： 100 kHz - 8 GHz ， 相位噪聲 ： –127 dBc (1 Hz)（f = 500 MHz，1 MHz 偏置） ， DANL（1 GHz 時） ： –163 dBm ， 最大分析帶寬 ： - ， 儀器類型 ： 組合分析儀 ， R&S FSH13 訂單號碼 1314.2000.13 頻率范圍 ： 9 kHz - 13.6 GHz ， 相位噪聲 ： –127 dBc (1 Hz)（f = 500 MHz，1 MHz 偏置） ， DANL（1 GHz 時） ： –163 dBm ， 最大分析帶寬 ： - ， 儀器類型 ： 信號與頻譜分析儀 ， R&S FSH13 訂單號碼 1314.2000.23 頻率范圍 ： 9 kHz - 13.6 GHz ， 相位噪聲 ： –127 dBc (1 Hz)（f = 500 MHz，1 MHz 偏置） ， DANL（1 GHz 時） ： –163 dBm ， 最大分析帶寬 ： - ， 儀器類型 ： 組合分析儀 ，R&S FSH20 訂單號碼 1314.2000.20 頻率范圍 ： 9 kHz - 20 GHz ， 相位噪聲 ： –127 dBc (1 Hz)（f = 500 MHz，1 MHz 偏置） ， DANL（1 GHz 時） ： –163 dBm ， 最大分析帶寬 ： - ， 儀器類型 ： 信號與頻譜分析儀 ， R&S FSH20 訂單號碼 1314.2000.30 頻率范圍 ： 9 kHz - 20 GHz ， 相位噪聲 ： –127 dBc (1 Hz)（f = 500 MHz，1 MHz 偏置） ， DANL（1 GHz 時） ： –163 dBm ， 最大分析帶寬 ： - ， 儀器類型 ： 組合分析儀 ，
