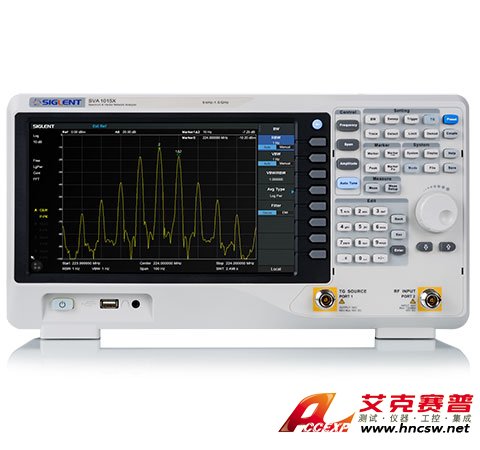

鼎陽SIGLENT SVA1015X頻譜分析儀
名稱：頻譜分析儀
品牌：
型號：
簡介：鼎陽SIGLENT SVA1015X頻譜分析儀，測量頻率范圍涵蓋9 kHz~7.5 GHz，重量輕，體積小，具有便捷的操作界面和簡潔的顯示風格。采用了成熟的數字中頻技術，最小分辨率帶寬（RBW）低至1 Hz，標配前置放大器，顯示平均噪聲電平...
申請服務
- 產品介紹
鼎陽SIGLENT SVA1015X頻譜分析儀，測量頻率范圍涵蓋9 kHz~7.5 GHz，重量輕，體積小，具有便捷的操作界面和簡潔的顯示風格。采用了成熟的數字中頻技術，最小分辨率帶寬（RBW）低至1 Hz，標配前置放大器，顯示平均噪聲電平（DANL ）可達-165 dBm/Hz（典型值），具備出色的微小信號測量能力；相位噪聲<-98 dBc/Hz（偏移10 kHz），全幅度精度<0.7 dB，測量結果更加精確可信，適用于研發，教育，生產，維修和其他相關領域，滿足廣泛的應用需求。
鼎陽SIGLENT SVA1015X頻譜分析儀規格參數 |
|
| 型號 | SVA1015X |
| 頻率范圍 | 9 kHz ~ 1.5 GHz |
| 分辨率帶寬 | 1 Hz ~ 1 MHz |
| 顯示平均噪聲電平 | -156 dBm/Hz |
| 相位噪聲 | <-99 dBc/Hz |
| 三階交調 | +8 dBm |
| 全幅度精度 | <1.2 dB |
| 跟蹤源 | 標配 |
| 多點觸摸屏 | 標配 |
| 校準件 | 選配 |
| 電纜故障點定位 | 選配 |
| 高級測量套件 | 信道功率，鄰道抑制比，占用帶寬，時域功率，載噪比，三階交調分析，諧波分析，瀑布圖 |
| EMI預兼容測試套件 | EMI濾波器，準峰值檢波器，免費EasySpectrum上位機軟件 |
| 數字和模擬調制分析 | ASK，F(xiàn)SK，AM，F(xiàn)M，QAM，PSK，MSK |
| 通信接口 | USB Device，USB Host（可擴展鼠標和鍵盤，USB-GPIB卡），LAN |
| 遠程驅動 | 支持基于USB-TMC/VX|-11/Socket/Telnet的SCPI/Labview/IVI驅動 |
| 遠程控制軟件 | Easy Spectrum上位機軟件，網絡瀏覽器，NI-MAX，F(xiàn)ile Explorer |

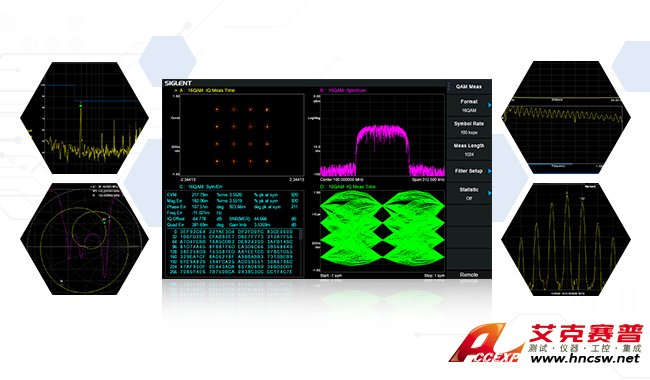

多功能加持：5合1
矢量網絡分析+ EMI預兼容測試+ DTF電纜和天線測量+ 頻譜分析儀+調制分析= SVA1000X
鼎陽SIGLENT SVA1015X頻譜分析儀作為鼎陽科技頻譜分析和網絡分析的多功能合一的分析儀，采用先進的微波技術和現代數字處理算法，功能豐富，性能優異，采用現代工業設計，各項指標均達到了國際同類產品的領先水平，既具備SSA3000X頻譜儀系列的全部功能和性能，也通過內置100k-7.5G的定向耦合器，亦是一款功能完整的雙端口單方向矢量網絡分析儀。同樣體積，更多功能，是教育教學和射頻工程師的利器。

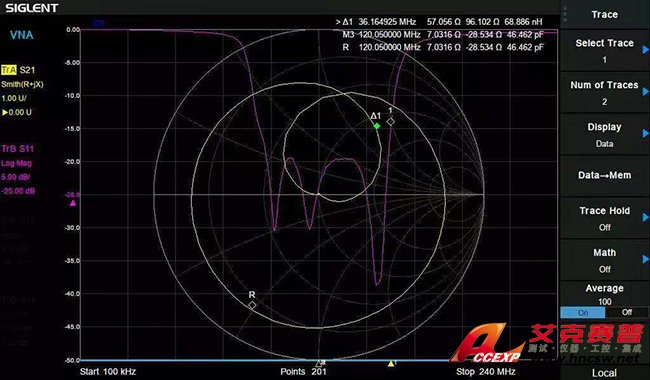

矢量網絡分析
鼎陽SIGLENT SVA1015X頻譜分析儀頻率范圍從最低100 kHz到最高7.5 GHz：
· 矢量網絡分析，支持幅度和相位響應同時測量，矢量S11和S21參數同時測量；
· 單端口方向40 dB，傳輸動態范圍超過70 dB，支持端口擴展和可配的速度系數；
· 顯示反射/傳輸系數，回波/插入損耗，相位，群時延，駐波比，Smith圓圖，極坐標圓圖等多種格式；
· DTF電纜和天線測量，基于網絡分析時域測量的電纜和天線參數測量分析，可完成電纜故障點定位，阻抗分析等功能；
· 配置3.5G范圍N型OSL機械校準件；

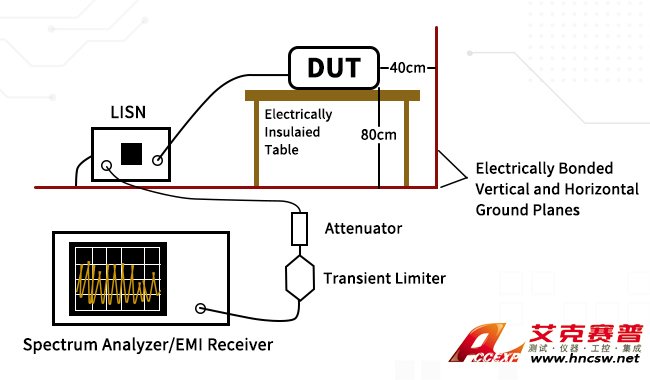

低成本的EMI預兼容測試方案
在EMI診斷和EMI預兼容測試方面有豐富的功能和附件支持，包括：
· 測試補償Correction，針對探頭，天線，LISN，電纜的頻響補償功能
· 限制線判斷Limit，加載EMI國際標準限制線，或用戶自定義限制線
· 符合CISPR 16的EMI濾波器和準峰值檢波器，可配置準峰值的測量駐留時間
· 提供SRF5030T近場探頭套裝，針對空間輻射，線纜，PCB等查找干擾源
· 提供SEM5040A人工電源網絡，可進行單相設備傳導騷擾電壓測量
· EasySpectrum上位機軟件，支持完整的EMI預兼容測試自動化實施流程

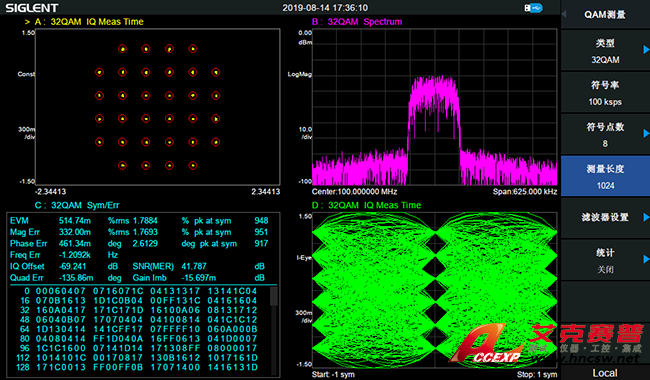

具備豐富的解調分析功能
· 支持AM/FM模擬調制分析，以及ASK/FSK/PSK/MSK/QAM數字調試分析等復雜調制分析功能
· 具備EVM，幅度和相位偏移誤差，IQ偏移誤差，增益不平衡等多種數據分析能力
· 具備眼圖，星座圖，相位圖，屬于，頻域，誤差域等多種分析格式

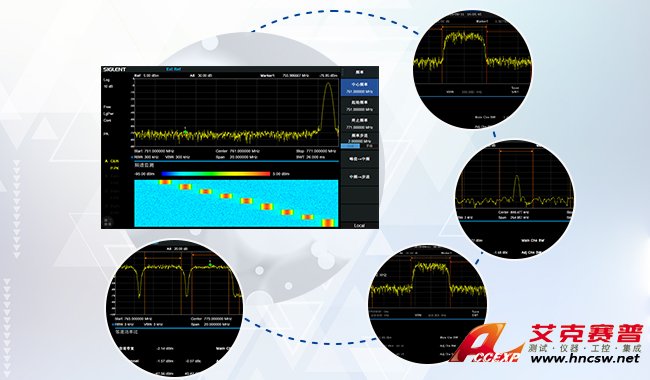

豐富的信號功率測量
· 信道功率(CHP, Channel Power)
· 鄰道功率比(ACPR, Adjacent Channel Power Ratio)，
· 占用帶寬(OBW, Occupied Bandwidth)，
· 時域功率(T-Power, Time Domain Power)，
· 載噪比(CNR, Carrier Noise Ratio)，
· 三階交調分析(TOI, Third-Order Intercept)，
· 諧波分析(Harmonic measurement)，
· 頻譜監測瀑布圖(Spectrum Monitor)
極簡設計，便捷好用
現代工業設計，大氣簡潔的顯示界面和操作方式
多點電容觸摸屏，支持鼠標和鍵盤
支持屏幕編輯和保護

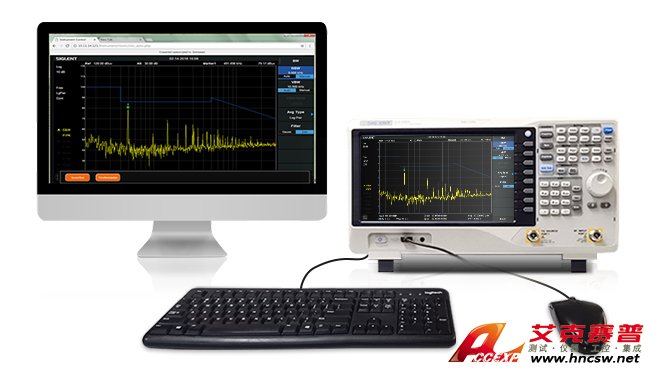

高級遠程控制：支持基于電腦或手持終端設備的遠程網絡監控，F(xiàn)TP文件操作
