Tektronix泰克 RSA600A 系列實驗室頻譜分析儀
名稱：頻譜分析儀
品牌：
型號：
簡介：Tektronix泰克 RSA600A 系列實驗室頻譜分析儀產品技術資料 RSA600A 系列 USB 頻譜分析儀在小巧、非常便攜的機箱中提供了高帶寬實驗室頻譜分析功能。 功能及優勢 9?kHz ~ 3.0/7.5?GHz頻率范圍滿足各種分...
申請服務
- 產品介紹

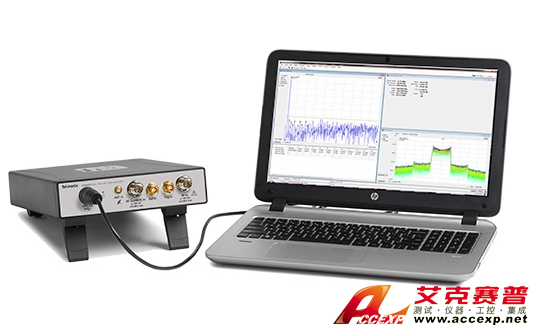

RSA600A 系列 USB 頻譜分析儀在小巧、非常便攜的機箱中提供了高帶寬實驗室頻譜分析功能。
功能及優勢
- 9?kHz ~ 3.0/7.5?GHz頻率范圍滿足各種分析需求
- 40?MHz采集帶寬支持實時分析，捕獲瞬態信號，進行矢量分析
- 3?GHz以下時0.2?dB幅度精度 (95%置信度)
- 高速全頻寬掃描（25.0?GHz/秒），便于快速設置和發現
- 標準 GPS/GLONASS/北斗接收機
- 選配跟蹤發生器，執行增益/損耗、天線和電纜測量
- DataVu-PC 軟件能夠在可變帶寬中實現多臺記錄
- SignalVu-PC軟件提供了實時信號處理及DPX頻譜/三維頻譜圖，最大限度地縮短查找瞬態信號問題所需的時間
- 100% 檢測概率捕獲持續時間最短27 μs 的信號，保證您每次問題發生時一次就能看到問題。
- 標配應用編程接口，用來開發自定義程序
- 附件包括平板電腦、校準套件、適配器和穩定相位電纜，為設計、特性分析和制造提供了完整的解決方案
應用
- RF 設備、子系統和系統的檢定
- 制造測試
- 移動現場操作
RSA600 系列可提供必要的帶寬和分析工具，助您實現業務成功
RSA600 系列提供實時頻譜分析和寬帶寬分析功能，可幫助工程師解決檢定、驗證和生產設計中所遇到的各種問題。系統核心是基于 USB 的 RF 頻譜分析儀，它捕獲 40?MHz 帶寬，實現優異的保真度。由于具有 70?dB 動態范圍和高達 7.5?GHz 的頻率覆蓋范圍，您可以完整檢定高達 40?MHz 帶寬的寬帶信號。USB 外形可允許您在需要更多處理能力或內存時將處理能力遷移至 PC。
選配跟蹤發生器可以測量增益/損耗，迅速測試濾波器、放大器、雙工器和其他部件，您可以按需增加電纜和天線的 VSWR、回波損耗、故障測距、電纜損耗等測量。
SignalVu-PC 軟件提供了豐富的分析功能為您的實驗室
與 RSA600 配合工作的是一款強大的程序—SignalVu-PC，這是泰克傳統頻譜分析儀的基礎。SignalVu-PC 提供了以前低成本實驗室解決方案中沒有提供的深入分析功能。DPX 頻譜/三維頻譜圖的實時處理在電腦中進行，進一步降低了硬件的成本。需要編程接入儀器的客戶既可以選擇 SignalVu-PC 編程接口，也可以使用標配的應用編程接口 (API)，其提供了一套豐富的命令和測量功能。免費的 SignalVu-PC 程序的基本功能遠遠不只是基本功能。下面顯示了基本版本測量。
| 型號 | 頻率范圍 | 實時帶寬 | 100% POI 的最短事件時長 | SFDR（典型值） |
|---|---|---|---|---|
| RSA603A | 9 kHz-3.0 GHz | 40 MHz | 100 μs | 70 dBc |
| RSA607A | 9 kHz-7.5 GHz | 40 MHz | 100 μs |
70 dBc |
RSA600A與SignalVu-PC相結合，提供了高級現場測量功能

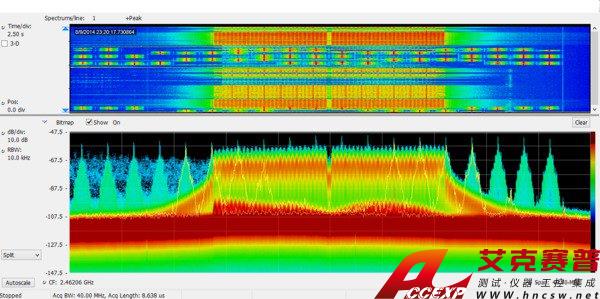

由于 40?MHz 實時帶寬，獨特的 DPX 頻譜/三維頻譜圖顯示干擾信號或未知信號發生的每個時點，支持的最短持續時間可達 27?μs。下圖顯示了WLAN 傳輸( 綠色和橙色)，在屏幕中重復出現的窄信號是一只藍牙接入探頭。三維頻譜圖( 屏幕上方部分) 在時間上把這些信號清楚地分開，顯示任何信號碰撞。
通過無人值守的模板監測功能，可以簡便地查找意想不到的信號。可以在DPX頻譜畫面上創建一個模板，在每次違規時采取相應操作，包括停止采集、保存圖片、保存采集或發送聽得到的告警聲。在下圖中，模板中紅色的地方發生了模板違規，保存了得到的屏幕圖片。模板測試可以用于無人值守監測，在播放記錄的信號時，可以在相同信號上測試不同的違規。

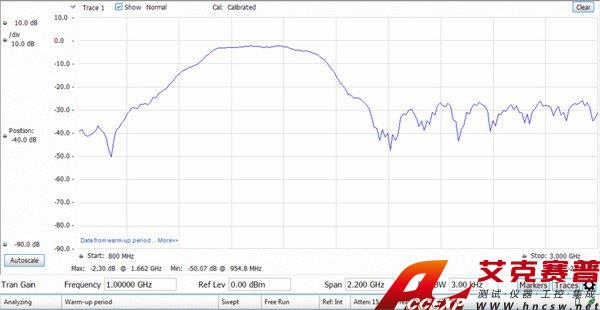

跟蹤發生器 (RSA600上選項 04) 通過 SignalVu-PC 控制。下面顯示了800 MHz ~ 3?GHz的帶通濾波器。選項SV60增加了回路損耗、線損耗和遠程故障。
EMC/EMI

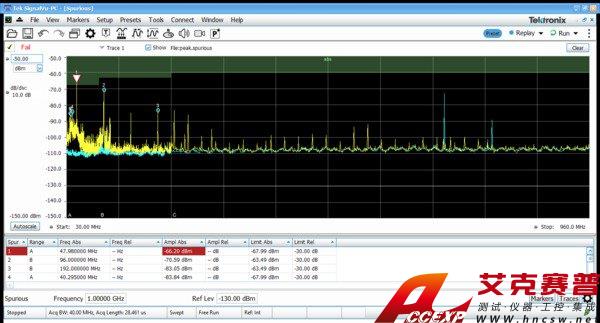

可以使用儀器和 SignalVu-PC，簡便地完成 EMI 預一致性測試和診斷測量。可以在校正文件中輸入和存儲變送器、天線、前置放大器和電纜增益/損耗，可以使用SignalVu-PC的標準雜散測量功能，為測試確定極限行。下圖顯示了 30MHz ~ 960?MHz 測試，其中陰影部分是 FCC Part 15?Class A 極限。藍色譜線是捕獲的環境特點。違規記錄在圖下的結果表中。可以通過選項 SVQP 增加 CISPR 準峰值和平均值檢測器。
可以通過選項 EMCVU 增加 EMC 預一致性測試解決方案。此選項支持許多預定義的限制線。它還新增了一個向?qū)В糜谳p松一鍵設置建議的天線、LISN 和其他 EMC 附件。在使用新 EMC-EMI 顯示時，您只能在出現故障時使用耗時的準峰值以便加快測試。此顯示也提供一鍵環境測量。檢查工具用于在本地測量感興趣的頻率，無需掃描。
SignalVu-PC特定應用許可
SignalVu-PC 提供了大量的面向應用的選項，既可以安裝在儀器上，也可以作為浮動許可在儀器之間遷移或附著在電腦上。應用包括：
- 通用調制分析(27?種調制類型，包括16/32/64/256?QAM、QPSK、O-QPSK、GMSK、FSK、APSK)
- 使用 CISPR 峰值、準峰值和平均值檢測器進行 EMC/EMI 分析
- Buetooth? 分析基本速率、低能耗和 Bluetooth 5。部分支持增強數據速率
- 對第 1?期和第 2?期信號進行 P25 分析
- 對802.11a/b/g/j/p、802.11n、802.11ac 進行 WLAN 分析
- LTE? FDD 和 TDD 基站 (eNB) 小區號和 RF 測量
- 繪制地圖
- 脈沖分析
- AM/FM/PM/ 直接音頻測量，包括 SINAD、THD
- 播放記錄的文件，包括在所有域中進行全面分析
- 信號分類和勘測
詳情和訂貨信息請參閱單獨的 SignalVu-PC 產品技術資料。下面顯示了選定的應用。
通用調制分析

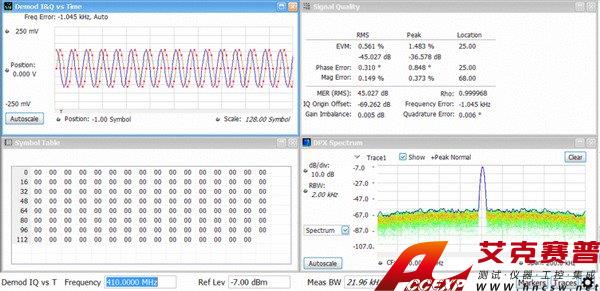

SignalVu-PC 應用程序 SV21 在單個分析軟件包中捆綁了 27?種不同的調制類型，并可提供星座顯示、眼圖、符號表、網格圖、調制質量概要等。符號速率和濾波器類型可以調整，另外還隨附可用于信號優化的內部均衡器。下圖為使用 18.0?k 符號/秒速度 pi/4DQPSK 調制所調制的 TETRA 標準信號。
在上圖中，使用 RSA7100A 選件 B800 和 SignalVu-PC 應用許可證 SVMH 分析使用 500?M 符號/秒速度 pi/4-QPSK 調制的 5?GHz 載波。在持續監控 DPX 頻譜圖時還顯示了測量概要、EVM 與時間關系和星座顯示。
藍牙
增加了兩個新選項，幫助您在時域、頻域和調制域中進行基于 Bluetooth SIG 標準的發射機 RF 測量。選件 SV27 支持 RF 規定的基本速率和低能耗發射機測量。TS.4.2.0?和 RF-PHY。TS.4.2.0?測試規范。它還解調并提供增強數據速率數據包的符號信息。選件 SV31 支持藍牙 5?標準（LE 1M、LE 2M、已編碼 LE）和核心規范中規定的測量。這兩個選件也解碼所傳輸?shù)奈锢韺訑?shù)據并使用顏色編碼符號表中的數據包字段以便清晰標識。

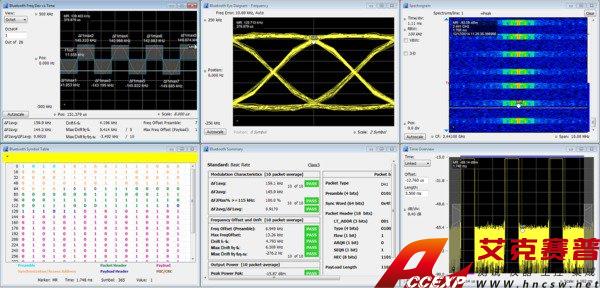

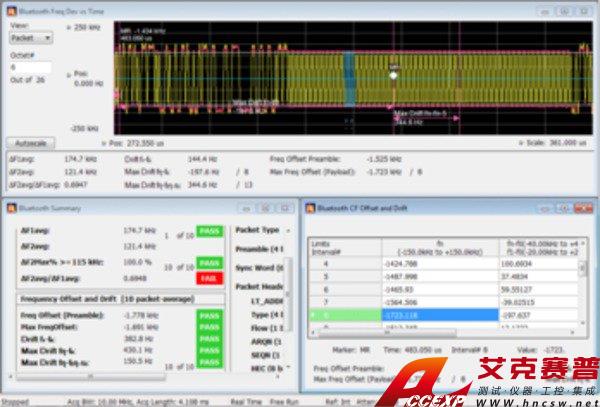

提供了測試通過/失敗結果，支持量身定制的極限。下面的測量顯示了方差相對于時間關系、頻率偏置和漂移、測量摘要及測試通過/失敗結果。
APCO 25
SignalVu-PC應用SV26可以分析APCO P25信號。下圖顯示了使用三維頻譜圖監測第二期HCPM信號中的異常事件，同時根據TIA-102標準規范執行發射機功率、調制和頻率測量。
LTE
應用 SV28 實現了下述 LTE 基站發射機測量：
- 小區 ID
- 信道功率
- 占用帶寬
- 鄰道泄漏比 (ACLR)
- 頻譜輻射模板 (SEM)
- TDD 發射機關閉功率
- Reference Signal (RS) Power
測量滿足 3GPP TS 第 12.5?版中的定義，支持所有基站類別，包括微微小區和家庭基站。報告測試通過/不通過信息，支持所有通道帶寬。
小區號預置在星座圖中顯示一級同步信號 (PSS) 和二級同步信號 (SSS)。它還提供了頻率誤差。

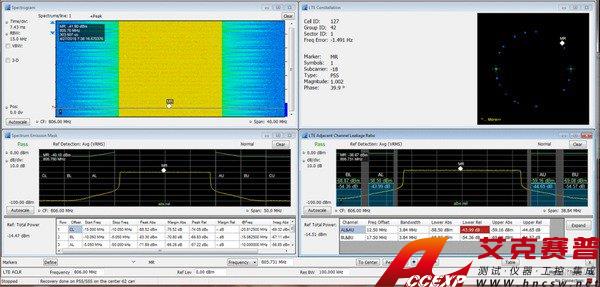

下圖顯示頻譜監測，其中結合使用三維頻譜圖畫面與小區 ID/星座圖、頻譜輻射模板和 ACLR 測量。
WLAN 802.11a/b/g/j/p/n/ac

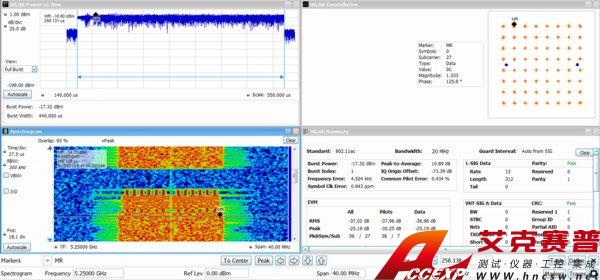

帶選件 SV23、24?和 25，可以方便地進行完善的 WLAN 測量。在下面所示的 802.11ac (20?MHz) 信號中，三維頻譜圖顯示了初始導頻序列，后面是主信號突發。數據包的調制自動檢測為64 QAM，顯示為星座圖。數據摘要顯示EVM 為-37.02?db RMS，突發功率測得 -17.32?dBm。SignalVu-PC 應用程序適用于帶寬高達 40?MHz 的 802.11a/b/j/g/p、802.11n 和 802.11ac。
播放
應用 SV56 播放記錄信號，可以把觀察和等待幾小時確定頻譜違規的時間縮短到幾分鐘，您可以在桌面上復核記錄的數據。
記錄長度只受存儲介質容量限制，記錄功能是 SignalVu-PC 中包括的基本功能。SignalVu-PC 應用 SV56（播放）可以全面分析所有SignalVu-PC 測量數據，包括DPX三維頻譜圖。在播放過程中保持最短信號時長指標。可以執行AM/FM音調解調。提供了可變頻寬、解析帶寬、分析長度和帶寬。

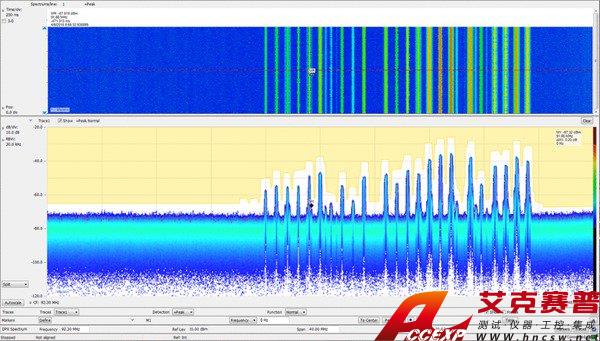

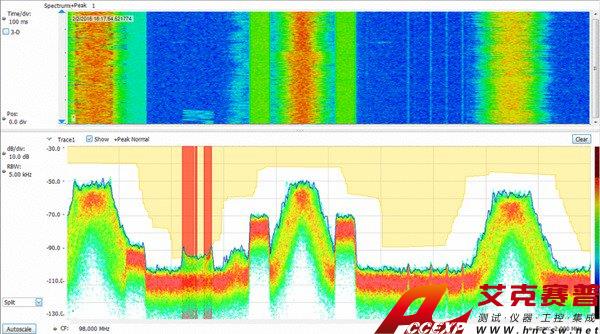

在下圖中，正在重播 FM 頻段，其中使用模板檢測頻譜違規，同時偵聽 92.3?MHz 中心頻率上的 FM 信號。

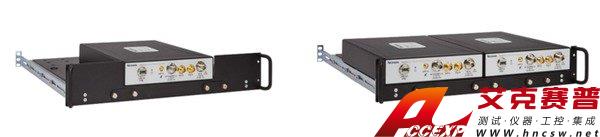

RSA5600RACK 可以配置成放 1?臺或 2?臺 RSA600A 頻譜分析儀，如下圖所示。
機架安裝 1?臺或 2?臺 RSA600
DataVu-PC 多儀器記錄和分析軟件，支持大型記錄
DataVu-PC 軟件可以使用獨立設置同時控制兩臺頻譜分析儀。您可以監測寬頻寬，同時在儀器范圍內任何頻率上以最高 40?MHz 帶寬記錄數據。一旦記錄完畢， DataVu-PC 可以根據幅度和頻率模板特點查找和標記關注的信號，而不需要手動檢查長記錄。在最多 2,000,000?個脈沖上提供脈沖測量。
