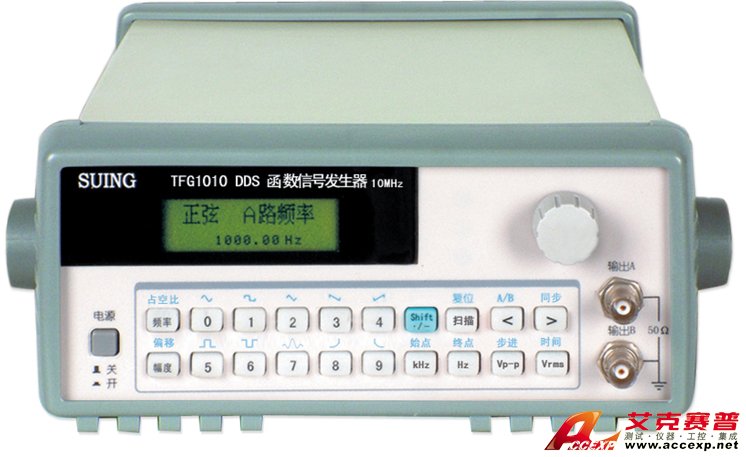

數英TFG1000 信號發生器
名稱：信號發生器
品牌：
型號：
簡介：數英TFG1000 DDS函數信號發生器主要特點 雙路獨立輸出 可準確設置兩路相位差 可設置方波占空比 晶體振蕩基準，頻率精度高，分辨率高，數字合成波形，波形失真小 可輸出16種波形 具有FM調制功能 主要技術指標 產品型號 TFG1005...
申請服務
- 產品介紹
數英TFG1000 DDS函數信號發生器主要特點
雙路獨立輸出
可準確設置兩路相位差
可設置方波占空比
晶體振蕩基準，頻率精度高，分辨率高，數字合成波形，波形失真小
可輸出16種波形
具有FM調制功能
主要技術指標
|
產品型號
|
TFG1005
|
TFG1010
|
TFG1020
|
|||
|
A通道
|
頻率特性
|
頻率范圍（正弦波）
|
40mHz～5MHz
|
40mHz～10MHz
|
40mHz～20MHz
|
|
|
分辨率
|
40mHz
|
|||||
|
準確度
|
±50ppm ， ±40mHz (18℃～28℃)
|
|||||
|
波形特性
|
波形種類
|
正弦波，方波，三角波，鋸齒波等16種
|
||||
|
波形長度
|
5～1K點
|
|||||
|
振幅分辨率
|
8位（包括符號）
|
|||||
|
采樣率
|
100Msa/s
|
|||||
|
正弦波頻譜純度
|
諧波失真（1Vpp）
|
-40dBc （DC～1MHz）
-35dBc （1MHz～10MHz）
-30dBc （10MHz～20MHz）
|
||||
|
總諧波失真（20Vpp）
|
≤1％ （DC～20kHz）
|
|||||
|
波脈沖波特性
|
上升/下降時間
|
≤35ns
|
||||
|
過沖
|
≤10％
|
|||||
|
方波占空比
|
1％～99％
|
|||||
|
輸出特性
|
振幅 （高阻負載）
|
幅度范圍
|
2mVpp～20Vpp （DC～10 MHz）
2mVpp～14Vpp (10MHz～15MHz)
2mVpp～8Vpp （15MHz～20MHz）
|
|||
|
分辨率
|
2mVpp （2mVpp～2Vpp）
20mVpp （2Vpp～20Vpp）
|
|||||
|
偏移（高阻負載，0dB量程）
|
范圍
|
±10V
|
||||
|
分辨率
|
20mV
|
|||||
|
準確度
|
±設置值的 1％± 20mV ( 1kHz，＞50mVrms，自動量程)
|
|||||
|
輸出阻抗
|
50 Ω 典型值
|
|||||
|
輸出保護
|
過載限制電流，故障排除后自動恢復輸出
|
|||||
|
掃描特性
|
類型
|
頻率線性掃描
|
||||
|
起始頻率/ 停止頻率
|
40mHz/5MHz
|
40mHz/10MHz
|
40mHz/20MHz
|
|||
|
掃描步進時間
|
10ms～60s
|
|||||
|
B通道
|
波形（正弦波）
|
頻率范圍
|
40mHz～1MHz
|
|||
|
波形長度
|
10～1K點
|
|||||
|
振幅 （高阻負載）
|
幅度范圍
|
20mVpp～20Vpp
|
||||
|
分辨率
|
20mVpp
|
|||||
|
諧波特性
|
諧波次數
|
0.1～250.0次 （B通道為A通道的諧波）
|
||||
|
AB通道相位差
|
0°～ 360° （10Hz～100kHz，分辨率：1°）
|
|||||
|
選件特性
|
功率放大器
|
最大功率輸出
|
6W（8Ω），1W（50Ω）
|
|||
|
最大輸出電壓
|
20Vpp
|
|||||
|
頻率帶寬
|
1Hz～200kHz
|
|||||
|
頻率計數器
|
頻率測量范圍
|
1Hz～100MHz
|
||||
|
輸入信號幅度
|
100mVpp～20Vpp
|
|||||
|
機械特性
|
外形尺寸/重量
|
254×115×336mm3/約2.9 kg
|
||||
