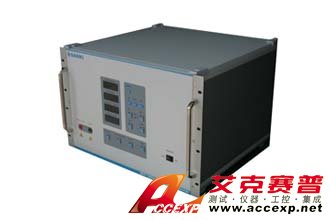

三基SKS-1206A振鈴波發生器
名稱：信號發生器
品牌：
型號：
簡介：三基SKS-1206A振鈴波發生器是一種典型的，由于電網和無功負荷的操作，以及電力線路絕緣閃絡和故障，或者雷擊在低壓電纜中感應等原因所產生的瞬態振蕩波。這是在高壓，中壓和低壓電網中，以及控制和信號線路上所出現的一種很普遍的現象。三基SKS-...
申請服務
- 產品介紹
三基SKS-1206A振鈴波發生器是一種典型的，由于電網和無功負荷的操作，以及電力線路絕緣閃絡和故障，或者雷擊在低壓電纜中感應等原因所產生的瞬態振蕩波。這是在高壓，中壓和低壓電網中，以及控制和信號線路上所出現的一種很普遍的現象。三基SKS-1206A振鈴波發生器模擬上述現象,進行低壓電器的可靠性測試（如：測試剩余電流保護斷路器在電網容性負載下的抗誤脫扣性試驗）等。三基SKS-1206A振鈴波發生器符合IEC（國際電工委員會）標準IEC61000-4-12（2006），此標準規定了電氣和電子設備對震蕩波抗擾度試驗的實驗等級和測量方法。三基SKS-1206A振鈴波發生器目的是為在實驗室評價用于家庭、商業、工業的電氣和電子設備以及用于電力設施的設備而建立的抗擾度要求和共同準則。
|
設備型號
|
SKS-1206A
|
|
|
開路電壓波
|
輸出電壓
|
250V～6000V ±10%
|
|
上升沿
|
0.5μs±30%
|
|
|
振蕩頻率
|
100KHz±10%
|
|
|
衰減率
|
0.4< PK2/PK1<parent.UploadError(lang[">1.1
0.4< PK3/PK2parent.UploadError(lang["><0.8
0.4< PK4/PK3parent.UploadError(lang["><0.8
|
|
|
短路電流波
|
上升沿
|
≤1μs
|
|
短路電流
|
500A±10%（12Ω）, 200A±10%(30Ω), 500A(6Ω)， 30A(200Ω)
|
|
|
相鄰脈沖間隔時間
|
1s～99s
|
|
|
脈沖次數
|
1～9999次
|
|
|
輸出方式
|
正，負，自動極性切換
|
|
|
輸出阻抗
|
12Ω，30Ω，6Ω，200Ω
|
|
|
相位注入方式
|
異步或者同步（0º～360ºº）±10º
|
|
|
耦合去耦網絡
|
可選配單相網絡或三相網絡
|
|
|
被試品容量
|
220V/10A, 380V/20A
|
|
