簡介：德國羅德與施瓦茨公司 RS SMBV100A矢量信號發生器的GNSS全球衛星導航系統樹立了衛星模擬領域的新標準。該方案支持所有可能發生的場景，從單獨、靜止衛星的簡單設定，到由多達24顆動態GPS（C/A和P Code），Glonass, G...
申請服務
- 產品介紹
德國羅德與施瓦茨公司 R&S SMBV100A矢量信號發生器的GNSS全球衛星導航系統樹立了衛星模擬領域的新標準。該方案支持所有可能發生的場景，從單獨、靜止衛星的簡單設定，到由多達24顆動態GPS（C/A和P Code），Glonass, Galileo, Bedou衛星所實時生成的、靈活的應用場景。
*支持GPS L1/L2（C/A和P Code），Glonass L1/L2, Galileo E1和Beidou B1信號，包括混合的星座。
*實時模擬最高24顆衛星構成的真實星座（無需預先計算波形）。
*靈活的場景生成，其中包括移動場景、動態功率控制和大氣建模等。
*真實環境模擬，包括衛星能見度受限場景、多徑效應、天線方向圖特性、飛行姿態變換等。
*用于基本的接收機測試的靜態模式，信號帶有的固定的多普勒頻移或者多普勒頻移為零。
*支持A-GNSS 測試場景, 用于GPS、Glonass、Galileo和BeiDou的輔助數據生成。
*支持受控模式下外部導入軌跡的實時產生功能。
*支持高動態模式，用于航空航天項目所需的飛行器旋轉模擬和P碼信號產生。
*支持受控模式下外部導入軌跡的實時產生功能。
*支持地基增強系統（GBAS）信號模擬。
*一臺儀器即可支持多種數字通信標準（GSM，WCDMA，HSPA+，LTE，WiMAX™，WLAN，…)和無線廣播標準（DAB，Sirius | XM Satellite Radio，HD RadioTM，FM stereo)
GNSS接收機測試變輕松
* 靈活場景生成使接收機測試簡單易行
* 更快測試，實時使用GNSS生成信號
* 支持產生用于基本的接收機測試的靜態模式，信號帶有的固定的多普勒頻移或者多普勒頻移為零
* 無限長模擬時間， 自動在運作中切換衛星
* 支持輔助GNSS（A-GNSS）測試用例，可用于GPS、Glonass、Galileo和BeiDou
* 支持航空航天的多種應用
* 支持受控模式下外部導入軌跡的實時產生功能

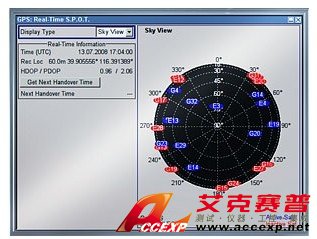

R&S®SMBV100A使用位置精度衰減因子（PDOP，Position Dilution Of Precision）生成混合GPS、Glonass、Galileo和BeiDou的星座。
所有當前定義的用于A-GPS測試用例的GPS場景，均在R&S®SMBV100A內部實現.
真實環境模擬
* 模擬真實的接收機測試的環境
* 模擬大氣環境建模
* 用戶定義接收機天線方向圖特性
* 真實的被測物動態運動模擬功能，包括飛行器姿態模擬
* 城市環境下的“峽谷效應”，包括建筑物遮擋和多徑效應
* 噪聲和干擾信號模擬應
城市“峽谷效應”編輯器，重點考慮了建筑物遮擋和多徑效應。用戶可以在本地坐標系統中定義建筑物的長寬高特性。上面截屏顯示了一個由66棟建筑物組成的城市環境視圖。
通過配置靈活的選件定制解決方案
* 儀器配置按客戶需求度身定制
* 支持產生多種GNSS信號，包括GPS、Glonass、Galileo和BeiDou
* 可以應用于研發和生產
選件樹顯示了GNSS選件的依賴關系
GNSS 模擬擴展了矢量信號發生器的應用
* 支持所有重要的，業界最新的數字標準
* 定制的內部信號發生器
* 高性能滿足各類應用
R&S®SMBV100A可選擇支持多種數字通信標準及模擬/數字無線廣播標準
不同選件的特性
* GPS (R&S SMBV-K44選件)
• 在L1和L2頻段可模擬多達6顆 C/A碼 GPS衛星
• 靜態模式和定位模式
• 用戶自定義的星歷文件(SEM/YUMA)，包含真實的導航數據
• 用戶自定義的位置和開始時間
• 以最佳衛星星座自動配置GPS場景
• 能夠模擬長時間的衛星變化情況
• 單顆衛星的實時動態功率控制
• 多達6顆混合GNSS衛星星座 (需要 R&S®SMBV-K66 Galileo選件, R&S®SMBV-K94 Glonass選件 或者 R&S®SMBV-K107 BeiDou選件)
* A-GPS(R&S SMBV-K65選件)
• 支持預定義和用戶自定義A-GPS測試場景
• 為預定義和用戶自定義場景生成A-GPS輔助數據
• 導航信息的全用戶自定義配置（手動或者導入RINEX星歷文件）
• 需要R&S SMBV-K44選件
* GPS P碼 (R&S SMBV-K93選件)
• 可模擬多達6顆P碼或者混合民用的C/A和軍用P碼的GPS衛星
• 需要R&S SMBV-K44選件
• 靜態模式和定位模式
• 用戶自定義的星歷文件(SEM/YUMA)，包含真實的導航數據
• 用戶自定義的位置和開始時間
• 以最佳衛星星座自動配置GPS場景
• 能夠模擬長時間的衛星變化情況
• 單顆衛星的實時動態功率控制
• 多達6顆混合GNSS衛星星座 (需要 R&S®SMBV-K66 Galileo選件, R&S®SMBV-K94 Glonass選件 或者 R&S®SMBV-K107 BeiDou選件)
* Galileo (R&S SMBV-K66選件)
• 在E1頻段可模擬多達6顆Galileo衛星
• 靜態模式和定位模式
• 用戶自定義的星歷文件(SEM/YUMA)，包含真實的導航數據
• 用戶自定義的位置和開始時間
• 以最佳衛星星座自動配置Galileo場景
• 能夠模擬長時間的衛星變化情況
• 單顆衛星的實時動態功率控制
• 多達6顆GPS和Galileo混合衛星星座(需要R&S SMBV-K66 Galileo選件 和/或者 R&S SMBV-K94 Glonass選件)
* Glonass (R&S SMBV-K94選件)
• 在L1和L2頻段可模擬多達6顆民用編碼的Glonass衛星(FDMA)
• 靜態模式和定位模式
• 用戶自定義的星歷文件(.agl)，包含真實的導航數據
• 用戶自定義的位置和開始時間
• 以最佳衛星星座自動配置Glonass場景
• 能夠模擬長時間的衛星變化情況
• 單顆衛星的實時動態功率控制
• 多達6顆混合GNSS衛星星座 (需要 R&S®SMBV-K44 GPS, R&S®SMBV-K94 Glonass或者 R&S®SMBV-K107 BeiDou選件)
* A-Glonass (R&S®SMBV-K95 選件)
• 支持預定義和用戶自定義A-Glonass測試場景
• 為預定義和用戶自定義場景生成A-Glonass輔助數據
• Glonass導航信息的全用戶自定義配置（手動或者導入RINEX星歷文件）
• 用戶自定義的位置和開始時間
• 需要R&S SMBV-K94選件
* BeiDou (R&S®SMBV-K107 選件)
• 在B1頻段可模擬多達6顆BeiDou衛星
• 靜態模式和定位模式
• 用戶自定義的星歷文件，包含真實的導航數據
• MEO/IGSO和GEO衛星的D1和D2 導航信息
• 用戶自定義的位置和開始時間
• 以最佳衛星星座自動配置BeiDou場景
• 能夠模擬無限長時間的衛星變化情況
• 單顆衛星的實時動態功率控制
• 多達6顆混合GNSS衛星星座 (需要 R&S®SMBV-K44 GPS, R&S®SMBV-K66 Galileo 或者 R&S®SMBV-K94 Glonass 選件)
* GNSS 擴展到12顆衛星 (R&S SMBV-K91選件)
• 可以模擬多達12顆GNSS民用衛星
• 需要R&S®SMBV-K44, R&S®SMBV-K66, R&S®SMBV-K94 或者 R&S®SMBV-K107選件
* GNSS 擴展到24顆衛星 (R&S SMBV-K96選件)
• 可以模擬多達24顆GNSS衛星（GPS，Galileo，Glonass，BeiDou）
• 如果安裝了R&S SMBV-K92選件，可將GPS C/A、Galileo、Glonass和BeiDou信號擴展到24路
• 需要R&S®SMBV-K91 選件
* 擴展GNSS選件（R&S SMBV-K92選件）
• 移動場景（支持WGS84坐標系和導入NMEA航路點）
• 可導入Google Earth 和 Google Maps .kml 文件
• 用于自動軌跡生成的東北天坐標系 (ENU) 2D 矢量軌跡設置 (距離、角度)
• 動態運動參數設置（支持WGS84坐標系和東北天坐標系）
• 預定義航路點文件（地面車輛、艦船、航空器、航天器）
• 用戶定義和預定義交通工具描述文件（地面車輛、艦船、航空器、航天器）
• 通過定義交通工具描述文件來平滑航路點參數
• 受控模式下根據交通工具運動參數設置（位置、速度、加速度、加加速度）實時產生信號
• 受控模式下同步精度1 PPS；系統延時10ms且支持預測算法
• 受控模式下信號更新速度高達100Hz
• 受用戶自定義多徑
• 可以配置的大氣模型
• 可配置的系統時間轉換參數
• 可配置的突變二次模擬
• 需要 R&S®SMBV-K44, R&S®SMBV-K66, R&S®SMBV-K94 或者 R&S®SMBV-K107 選件
* GNSS擴展選件:建筑物遮擋模擬和自動多徑（R&S SMBV-K101選件）
• 用戶自定義配置遮擋建筑物用于城市場景建模
• 用戶自定義配置路邊建筑用于道路場景建模
• 用戶自定義針對飛行器和艦船的地面/海面反射信號建模
• 用戶自定義隧道內信號遮擋模型
• 自動定位模式下，根據用戶場景建模的定義，自動實時更新衛星星座圖和多徑效應
• 建筑物遮擋和多徑環境下，更新速率10Hz
• 可配置城市遮擋物、路邊遮擋物、地平面/海平面的物質特性
• 預定義環境建模如：郊區、偏遠地區、城市的“峽谷效應”、隧道、橋梁、高速路等
• 需要 R&S®SMBV-K44, R&S®SMBV-K66, R&S®SMBV-K94 或者 R&S®SMBV-K107 選件
• 如果安裝了R&S SMBV-K92選件，支持多徑效應的自動更新
*GNSS擴展選件: 天線方向圖特性（R&S SMBV-K102選件）
• 用戶自定義天線方向圖和交通工具的外殼模型
• 預定義交通工具的外殼模型，包括：陸地交通工具、艦船、航空器、航天器
• 自動定位模式下，根據天線方向圖特性和被測物的姿態參數，自動實時更新衛星功率和載波相位
• 根據天線方向圖特性更新衛星功率和載波相位的速率高達800 Hz
• 根據車輛的運動方向自動匹配車輛的運動姿態
• 定義最多四個天線的方向圖和交通工具的外殼模型，并且定義殼體與參考點之間的距離
• 通過定義調度序列的方式來實現不同接收天線間的實時切換
• 需要 R&S®SMBV-K44, R&S®SMBV-K66, R&S®SMBV-K94 或者 R&S®SMBV-K107 選件
*GNSS擴展選件：旋轉及飛行姿態定義 (R&S®SMBV-K103 選件)
• 可配置飛行器的俯仰、高度、偏航、航向、側滾、傾斜姿態參數
• 預定義飛行姿態及運動參數文件
• 針對姿態參數和航路點參數進行平滑處理
• 模擬旋轉速率高達400 Hz
• 受控模式下，作為導航信號模擬器，可以實時根據目前的運動及姿態參數反饋GNSS信號
• 需要R&S®SMBV-K102 選件
GBAS擴展選件(R&S®SMBV-K111 選件)
• 模擬利用VHF鏈接提供GBAS信息
• 可以同時模擬多達11個頻道的GBAS信號，模仿多個VHF數據廣播（VDB）塔同時發射的場景
• 產生信息類型1、2、4和11的信號
• 支持基于用戶自定義航路點文件和差分衛星導航數據的真實GBAS數據生成
