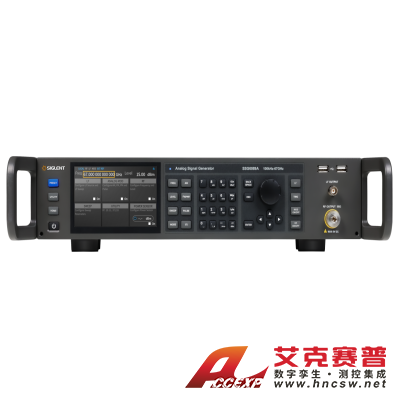

鼎陽SIGLENT SSG6089A 射頻/微波信號發生器
名稱：信號發生器
品牌：鼎陽SIGLENT
型號：SSG6089A
簡介：鼎陽SIGLENT SSG6089A 射頻/微波信號發生器主要特性最高輸出頻率13.6 GHz/20 GHz/40 GHz/67 GHz電平設置范圍 -130 dBm ~ +24 dBm輸出頻率分辨率可達0.001 Hz幅度精度≤0.7 d...
申請服務
- 產品介紹
鼎陽SIGLENT SSG6089A 射頻/微波信號發生器
主要特性
最高輸出頻率13.6 GHz/20 GHz/40 GHz/67 GHz
電平設置范圍 -130 dBm ~ +24 dBm
輸出頻率分辨率可達0.001 Hz
幅度精度≤0.7 dB（典型值）
支持AM/FM/PM/脈沖調制，支持內外部調制方式
相位噪聲 <-146 dBc/Hz offset 10 kHz @1 GHz(測量值) （選件)
支持脈沖調制功能（選件），脈沖串發生器，用戶可自定義脈沖序列（選件）
更純凈的頻譜
在進行各種接收機測試時，有時候接收機帶外的干擾信號可能會比帶內信號的能量還高，所以在進行此類接收機測試時，要求信號源模擬的帶外信號具有極高的頻譜純度和極低的寬帶噪聲，以防帶內信號淹沒在噪聲中無法真實地測得接收機性能。
SSG6089A的相位噪聲低至-146 dBc/Hz offset 10 kHz @1 GHz(測量值) （選件) ，且在各個載波頻率下，指標均達到國際領先水平；頻譜純凈度高，能夠很好地適配各種極端測試及本地振蕩器替代需求。
更高精度的脈沖發生器/時鐘源
通常汽車毫米波雷達和EW接收機都是設計為工作在極限情況下，所以在其功能和靈敏度測試中，要求測試信號具有高度可重復性，精確的幅度和頻率，并且Pulse寬度需要足夠小。在更復雜的測試中比如接收機的相參處理間隔（CPI）、距離分辨率等，還需要信號源能夠輸出復雜的脈沖串。
SSG6089A標配了高精度時鐘源，可選配安裝脈沖調制、脈沖發生器以及脈沖串發生器，可輸出最低寬度為20ns的脈沖，且分辨率可達10ns，能充分滿足汽車毫米波雷達系統測試。
更高的輸出功率和更大的動態范圍
鼎陽SSG6089A還提供了 -130 dBm ~ +24 dBm的寬電平輸出范圍，能夠很好地補償電纜、夾具在微波頻率范圍使用時產生的衰減，使測試結果更精準，并在預算層面為針對特定應用進行優化的精密配件留出了大量空間。
