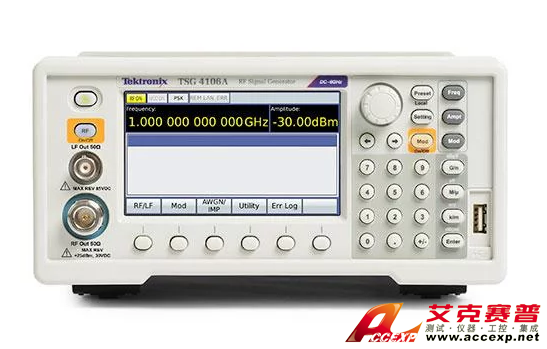

Tektronix泰克 射頻矢量信號發生器TSG4104A
名稱：信號發生器
品牌：
型號：
簡介：Tektronix泰克 射頻矢量信號發生器TSG4104A以入門級射頻信號發生器的價格提供中檔性能和高達200兆赫的調制帶寬。他們使用一種新技術來提供低相位噪聲的無雜散輸出（從1GHz載波偏移20kHz時為113dBc/Hz）和超凡的頻率分...
申請服務
- 產品介紹
Tektronix泰克 射頻矢量信號發生器TSG4104A以入門級射頻信號發生器的價格提供中檔性能和高達200兆赫的調制帶寬。他們使用一種新技術來提供低相位噪聲的無雜散輸出（從1GHz載波偏移20kHz時為113dBc/Hz）和超凡的頻率分辨率（任何頻率下為1μHz）。TSG4100A系列標配模擬調制。方便的現場軟件升級允許從模擬輕松過渡到更先進的矢量和數字調制能力，提供最靈活的配置和最佳的資本支出保護。這些儀器補充了泰克其他領先的中頻測試解決方案，如基于USB的RSA306頻譜分析儀和MDO4000B和MDO3000混合域示波器。
Tektronix泰克 射頻矢量信號發生器TSG4104A使用烤箱SC切斷振蕩器（TSG410xA-M00或E1型號）時基，與使用TCXO時基的儀器相比，穩定性提高了100倍（閉合相位噪聲降低了100倍）。
Tektronix泰克 射頻矢量信號發生器TSG4104A主要特點
模擬和矢量/數字信號生成能力
雙基帶ARB發生器
模擬調制標準
軟鍵升級到矢量/數字調制，成本非常低
GSM、EDGE、W-CDMA、APCO-25、DECT、NADC、PDC和TETRA的數字調制應用
USB、GPIB、RS-232和LAN接口
12磅（5.6千克）
2U高和半標準機架寬度
Tektronix泰克 射頻矢量信號發生器TSG4104A關鍵性能規范
2 GHz、4 GHz或6 GHz的真直流電，支持模擬和矢量/數字信號生成
從10 MHz到6 GHz的典型≤±0.30 dB振幅精度（22℃時為0 dBm CW信號）
I/Q調制輸入（400 MHz射頻帶寬）
ASK、FSK、MSK、PSK、QAM、VSB和自定義I/Q
模擬調制
泰克TSG4100A系列射頻矢量信號發生器提供多種調制能力。模式包括調幅（AM）、頻率調制（FM）、相位調制（ΦM）和脈沖調制。有一個內部調制源和一個外部調制輸入。內部調制源產生正弦、斜坡、聲表面波、平方波和噪聲波形。外部調制信號可應用于后面板調制輸入。內部調制發生器可作為后面板上的輸出。
矢量調制
TSG4100A系列在這一性能的基礎上，增加了對400MHz到6.0GHz射頻載波上矢量信號調制的完全支持。它的特點是一個雙任意波形發生器運行在125MHz基帶信號產生。該發生器內置支持最常見的矢量調制方案：ASK、QPSK、DQPSK、π/4 DQPSK、8PSK、FSK、CPM、QAM（4到256）、8VSB和16VSB。它還包括對數字通信中使用的所有標準脈沖成形濾波器的內置支持：升余弦、根升余弦、高斯、矩形、三角形等等。最后，它為控制向信號路徑注入加性高斯白噪聲（AWGN）提供了直接支持。
內部基帶發生器
TSG4100A系列采用一種新穎的I/Q調制結構，提供快速、用戶友好的波形生成。基帶發生器支持純數字?jǐn)?shù)據的回放。它以高達6兆赫的符號速率自動將數字符號映射到選定的I/Q星座圖中，并將結果通過選定的脈沖成形濾波器，以生成以125mhz實時更新的最終波形。然后使用標準IQ調制技術將基帶信號調制到RF載波上。
數字通信協議（GSM、GSM EDGE、W-CDMA、APCO-25、DECT、NADC、PDC和TETRA）可快速將信號發生器配置為正確的調制類型、符號數據速率、TDMA占空比和數字波形濾波器。預設協議還配置后面板TDMA、幀開始和符號時鐘數字輸出。基帶發生器可以配置為這些協議，而不需要使用外部計算機或第三方軟件。
實時計算I/Q波形。符號被映射到星座圖，經過數字濾波，并向上采樣到125msps，以通過雙14位dac驅動I/Q調制器。這些符號可以是固定模式、來自內部源的PRBS數據，或者來自下載的用戶列表（高達16mbit）。
用戶可以修改星座圖。數字濾波器包括升余弦、根升余弦、高斯、矩形、線性、sinc和用戶定義的FIR。
外部IQ調制
后面板bnci/Q調制輸入和輸出通過外部源實現任意矢量調制。外部信號通路支持最大400 MHz的射頻帶寬，滿量程范圍為±0.5 V，輸入阻抗為50Ω。
功率與頻率
所有的TSG4100A系列型號都有級聯級放大器和數字衰減器來驅動射頻輸出。在156個數字控制步驟中，五個階段可提供高達+25dB的增益至-130dB的衰減。在工廠校準期間，在156個衰減器步驟中的每一步，以每倍頻程32個頻率測量輸出功率，以填充大約40000個元件的存儲器矩陣。當設置為特定頻率和功率時，儀器在這些矩陣元素之間進行插值，以確定最佳衰減器設置。模擬衰減器用于在基體元素之間提供0.01db的分辨率，并補償殘余熱效應。
OCXO時基
這些儀器提供烤箱控制的晶體振蕩器（OCXO）時基。時基使用第三泛音應力補償10兆赫諧振器在恒溫控制烤箱。時基提供非常低的相位噪聲和非常低的老化。
方便的遠程通信
遠程操作支持RS-232、LAN和GPIB接口。所有儀器功能都可以通過任何接口進行控制和讀取。非易失性存儲器中最多可保存九種儀器配置。
