LeCroy力科 Mercury T2C / T2P USB協議分析儀

名稱：協議分析儀

品牌：

型號：

簡介：LeCroy力科 Mercury T2C / T2P USB協議分析儀主要特征 ● 支持USB Power Delivery 2.0和3.0 捕獲和解碼所有配置通道（CC）事件 ● CATC跟蹤分析軟件 -更快地解釋和調試USB流量 ● 便...

國家高新技術企業
科技創新小巨人
ISO9001認證

申請服務

獲取報價申請演示保修/維修/計量校準等服務

產品介紹

LeCroy力科 Mercury T2C / T2P USB協議分析儀主要特征

●支持USB Power Delivery 2.0和3.0 –捕獲和解碼所有配置通道（CC）事件

●CATC跟蹤分析軟件 -更快地解釋和調試USB流量

●便攜式，便捷 -總線供電的分析儀可與任何基于Windows的PC一起使用

●AutoDetect USB 2.0速度 -自動檢測低速，全速和高速連接

●Power Tracker ™ -與PD協議消息同步的VBUS和CC電壓的圖形視圖

●高達512 MByte的記錄容量 –通過實時過濾和數據截斷進一步擴展捕獲窗口

●假脫機到磁盤模式 -使用假脫機到磁盤捕獲記錄數小時甚至數天

●非侵入式高阻抗探頭 -為被測設備保留真實的信號和時序條件

●高級觸發 -隔離重要流量，特定錯誤或數據模式

●廣泛的解碼-大容量存儲，藍牙HCI，集線器，PTP /靜止圖像，打印機，人機接口設備（HID），音頻和通信設備類（CDC）

●硬件過濾 -自動從跟蹤中排除非必要和冗余數據包

●智能報告 -快速識別和跟蹤錯誤率，異常總線或定時情況

●復雜的視圖–提供USB 2.0和PD協議的完整數據包，事務和傳輸層視圖

LeCroy力科 Mercury T2C / T2P USB協議分析儀規格參數

產品型號	Mercury T2C USB協議分析儀	Mercury T2P USB協議分析儀
支持的協議	USB 1.0、1.1、2.0和PD 2.0（BMC）	USB 1.0、1.1、2.0和PD 2.0（BMC）
協議分析儀	是	是
協議練習者	不適用	不適用
電力追蹤器	沒有	是
奔騰II或更高版本，USB 2.0端口類型“ C”	是	是
操作系統要求	Microsoft Windows 7和Windows 8，Win 10	Microsoft Windows 7和Windows 8，Win 10
記憶體大小	256MB	512MB
支持的數據速率	1.2-480 Mb /秒	1.2-480 Mb /秒
記錄頻道	1個	1個
數據總線	半雙工差分（USB 2.0）	半雙工差分（USB 2.0）
電力輸送巴士	BMC	BMC
前面板連接器分析儀	C型	C型
前面板LED：	電源，狀態，記錄，觸發器，連接器1和2	電源，狀態，記錄，觸發器，連接器1和2
尺寸圖	3.6英寸x 3.0英寸x 1英寸（80 x 90 x 24毫米）	4.48吋x 3.0吋x 1吋（80 x 123 x 24毫米）
重量	158克（5.8盎司）	220克（7.7盎司）
電源要求（USB總線電源）	560 mA（正在供貨）	500毫安
外部觸發輸入/輸出	9針Mini DIN連接器，用于外部觸發輸入和輸出到BNC連接*。	9針Mini DIN連接器，用于外部觸發輸入和輸出到BNC連接*。
CATC跟蹤	是
現場可升級BusEngine	是
超高速USB 3.0捕獲	沒有
低/全/高速USB 2.0捕獲	是
USB Power Delivery 3.0（BMC）捕獲	是
綜合練習器選件	沒有
Gbe上傳	沒有
單狀態觸發	是
順序狀態觸發	是
捕獲前過濾	是
自動化API	是
原始10位顯示	沒有
鏈接跟蹤器	沒有
慢時鐘選項	沒有
電源跟蹤器（僅T2P）	是

USB Power Delivery 2.0和3.0

除了USB 2.0數據包外，LeCroy力科 Mercury T2C / T2P USB協議分析儀還可以通過Type-C配置通道（CC）捕獲和解碼USB Power Delivery 2.0 / 3.0包。用戶可以查看CC數據包，包括電纜檢測，電源協商，UFP和DFP角色交換，進入/退出備用模式以及其他Type-C Power Delivery行為。所有的Mercury型號均包含適配器電纜，可輕松連接至舊版USB主機和設備。利用Teledyne LeCroy在USB方面的專業知識，Mercury解決方案將行業領先的測試工具置于每個工程師的預算之內。

查看和了解USB協議

LeCroy力科 Mercury T2C / T2P USB協議分析儀擁有行業領先的CATC Trace專家分析軟件，可提供易于使用的顯示，以圖形方式解碼邏輯協議事件。Mercury的所有模型都包含對高層協議的相同全面解碼，可以對其進行擴展以顯示基礎事務和數據包。

非侵入式分析硬件

Mercury在設計上完全是被動的，可以保留現實世界中的信號，并能100％忠實地表示總線上的流量。Mercury具有高阻抗，非侵入式探頭，嚴格充當“嗅探器”，不會重新計時信號或顯著降低主機與設備之間的幅度。Mercury T2C提供256MB；而Mercury T2P的記錄容量增加了一倍，達到512MB。兩種系統均可通過過濾，數據截斷和假脫機到磁盤捕獲來擴展容量，以延長記錄時間。完全兼容USB Type-C標準，所有Mercury型號將“通過” SuperSpeed或Alternate-mode信號，而不會影響其操作。

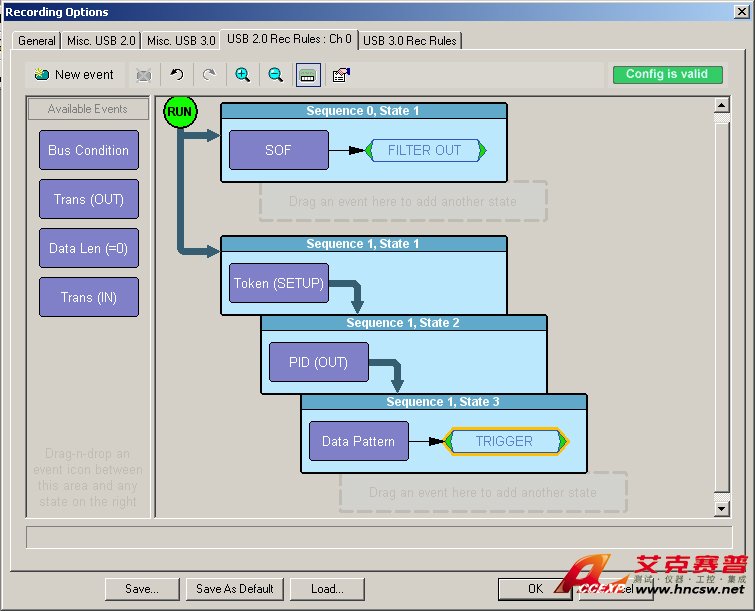

實時觸發

實時觸發隔離特定的協議事件對于捕獲間歇性問題至關重要。LeCroy力科 Mercury T2C / T2P USB協議分析儀可以通過拖放選擇PID類型，數據模式，標準請求，錯誤和總線事件來提供復雜的觸發。Mercury提供了14種協議錯誤觸發器，可自動檢測到其他幾種捕獲后錯誤。能夠在特定總線狀況發生時觸發并查明它們，從而節省了測試和調試時間。

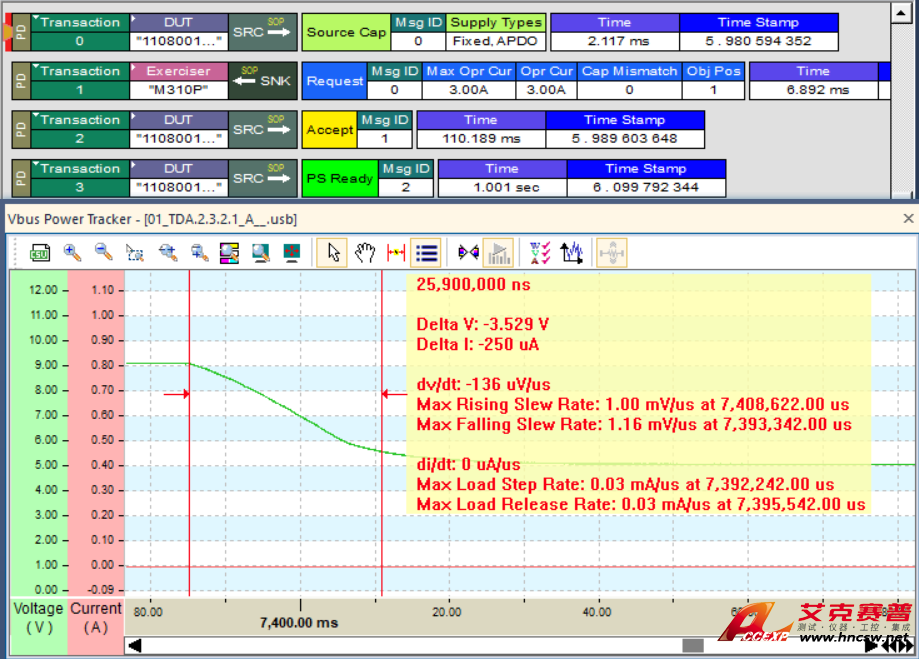

功率跟蹤器測量電壓和電流

Power Tracker選項監視Vbus功率消耗并以時間線格式以圖形方式顯示電壓。該功率信息與跟蹤同步，從而允許用戶驗證協議層和電氣層的功率狀態轉換。對被測系統完全透明，Power Tracker在正常運行期間對VBUS和CC電壓進行采樣。它將這些物理層測量結果與邏輯協議層事件相關聯。
