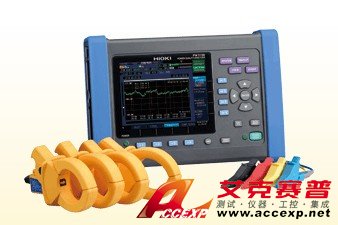

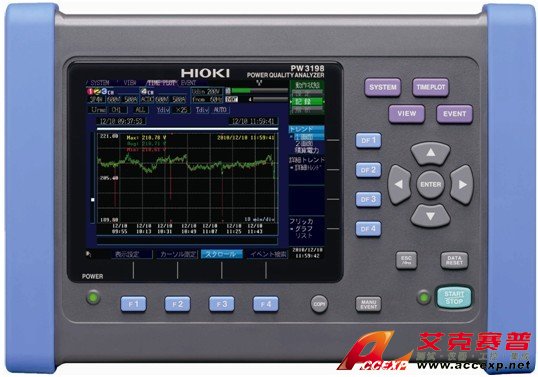

HIOKI PW3198電能質量分析儀
名稱：電能質量測試儀
品牌：
型號：
簡介： HIOKI PW3198電能質量分析儀符合電能質量測量方面的國際標準（IEC61000-4-30 Ed.2 ClassA），實現高規格、高標準的電能質量測量。 HIOKI PW3198電能質量分析儀安全規格 最大輸入電壓1000V RM...
申請服務
- 產品介紹
HIOKI PW3198電能質量分析儀符合電能質量測量方面的國際標準（IEC61000-4-30 Ed.2 ClassA），實現高規格、高標準的電能質量測量。 HIOKI PW3198電能質量分析儀安全規格 最大輸入電壓1000V RMS，CAT Ⅳ 600V,操作簡便，選擇目的后可自動完成測量設置。
HIOKI PW3198電能質量分析儀監測電能質量的同時能長時間記錄，標配2G大容量SD卡，最多連續測量55周，可檢測55,000個事件。
隨著各種電力工程設備的增加，經常發生由于供電問題而引發設備運轉失靈和故障問題。為了能實施更加行之有效的對策，需要詳細掌握故障原因。但是，因為調查涉及面較廣，從而要求較高的專業知識，導致需要花費大量的時間。通過使用電能質量分析儀，可以正確高效的找出故障原因。
近年來，除了上述情況，太陽能發電、風力發電和廢熱發電等分布式能源也不斷普及。而且智能電網技術漸漸成熟，為了應對日漸復雜化的輸電系統，要求更加嚴格的監視。
而且，在中國、印度等發展中國家，基礎設施建設的速度沒有跟上經濟發展的速度，因此電力環境無法得到改善，導致經常出現電源問題。
這樣，電能質量測量的需求不斷提高，HIOKI PW3198電能質量分析儀將能在這些場合大顯神通。
相信經過近年來的國內外宣傳，包括政府機構大力提倡的“節能減排”理念已經慢慢成為廣大企事業單位、用電機構非常熟悉的一個名詞。
至于，如何對這看不見、摸不著的“電能”進行分析和管理?日本日置公司的這款PW3198將給您答案：
您是否經常遇到這種情況?
·燈泡無故熄滅或閃爍
·服務器故障
·辦公設備誤操作故障
·UPS運作切換時的電壓變動
這些，都是電能質量出了問題造成的，想要解決，就必須知道問題的根源在哪里，這時，我們可以通過電能質量分析儀PW3198針對問題電路進行測量，在一個階段的時間里面，將電路中的，電壓下陷、浪涌、突升、突降等都一一記錄下來，以圖表或數據報告的形式保存在SD卡或其他存儲設備，并能通過專門的軟件對這些數據進行分析，以便找出問題所在，真正的解決問題，讓電路恢復正常，在日常運作的過程中少了不必要的消耗，起到節能減排的作用。好了，如果您還在為電力問題焦頭爛額，如果您對電能質量有任何困惑，請致電：0731-84284278，讓專業電力技術團隊來幫您，我們常備有樣機，可讓您親身體驗我們產品，除此之外，我們還有資深的維修服務中心，為您的售前售后保駕護航。
•HIOKI PW3198電能質量分析儀符合國際電能質量標準IEC61000-4-30 ClassA，大大提高測量可靠性
PW3198符合現在該領域內較高的電能質量標準IEC61000-4-30 ClassA。使用PW3198測量的電能質量結果精確可靠。PW3198除了符合該標準的要求以外，還將電壓測量的基本精度提高了2倍，達到0.1%。
•HIOKI PW3198電能質量分析儀具備簡單設置功能，輕松操作
PW3198具備簡單設置功能，若設置電壓異常檢查等的測量模式，則可自動選擇必要的測量項目。省去了用戶原先需要的繁瑣操作步驟，大大提高了效率。
•HIOKI PW3198電能質量分析儀標配2G的SD卡，可實現長時間記錄
在測量電能質量時要連續監測，因此有長時間的記錄需求。PW3198標配2G的SD卡，所以連續記錄時間最長可達55周。
•HIOKI PW3198電能質量分析儀可對應CATⅣ600V，增強了安全性
原先機型3196電能質量分析儀，符合IEC61010所規定的安全測量范圍CATⅢ600V。這次發售的PW3198可對應CATⅣ600V。因此，可測量室內電力線，從而提高了安全性。
| 符合電能質量測量標準 | IEEE 1159, IEC 61000-4-30 Ed. 2 Class A |
| 最長記錄時間 | 1個月（反復功能打開時：55周） |
| 最大記錄事件數量 | 1000件（反復功能打開時：55000件） |
| HIOKI PW3198電能質量分析儀接口 | SD卡插槽（數據記錄至SD卡中）、LAN（遠程操作、記錄數據下載）、USB（記錄數據下載）、RS-232C（打印、GPS） |
| 電源 | 額定電源電壓 DC12V（最大額定功率：35VA） AC適配器Z1002、電池組Z1003 |
| 電池連續使用時間 | 約180分鐘（電池組Z1003） |
| 體積 | 約2.57kg（含電池組Z1003） |
| 重量 | 約2.57kg（含電池組Z1003） |
| 電壓項目 | 有效值、波形峰值、諧波、諧波相位角、間諧波、高次諧波成分、綜合諧波畸變率、不平衡率（反相/零相）、DC電壓、頻率、ΔV10 |
| 電流項目 | 有效值、波形峰值、諧波、諧波相位角、間諧波、高次諧波成分、綜合諧波畸變率、不平衡率（反相/零相）、DC電流、K因素 |
| 功率項目 | 有功功率、無功功率、視在功率、諧波功率、諧波電壓電流相位差、有功累積功率、無功累積功率、功率因數 |
|
| 測量線路 | 單相2線/單相3線/三相3線/三相4線 在上述測量線路上外加1ch |
| 測量頻率 | 基本頻率50Hz/60Hz/400Hz 瞬間過電壓2MHz采樣 |
| 諧波測量 | 0次（直流）～50次（2.5kHz或3kHz） |
| 電壓測量量程 | 電壓測量600.00Vrms 瞬間過電壓測量 ±6.0000kVpeak |
| 電流測量量程 | |
| 負載電流測量 | 使用鉗式傳感器9694時：5.0000/50.000 Arms 使用鉗式傳感器9660時：50.000/100.00 Arms 使用鉗式傳感器9661時：50.000/500.00 Arms 使用鉗式傳感器9667時：50.000/500.00 A, 500.00 A/5.0000 kArms 使用鉗式傳感器9669時：100.00 A/1.0000 kArms |
| 泄漏電流測量 | 使用鉗式傳感器9675/9657-10時：500.00 mA/5.0000 Arms |
| 測量精度（設置為50Hz/60Hz時） | |
| 電壓有效值 | ±0.1% rdg. |
| 電流有效值 | ±0.2% rdg. ±0.1% f.s. + 電流傳感器精度 |
| 有功功率 | ±0.2% rdg. ±0.1% f.s. + 電流傳感器精度 |
