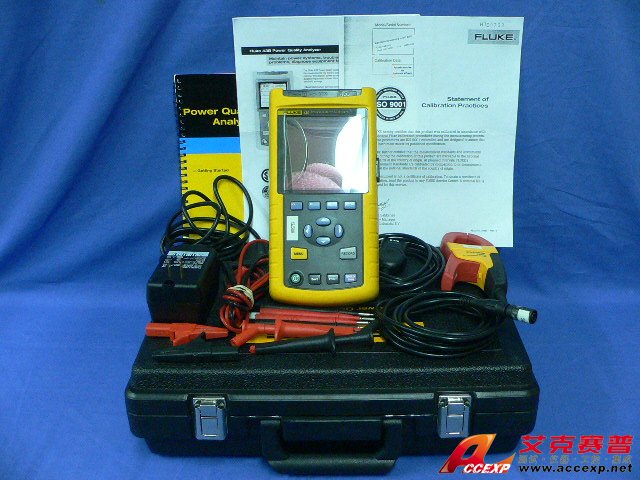

Fluke 43B 電能質量分析儀技術參數 |
|
輸入特性 |
|
輸入阻抗 |
1 MΩ, 20 pF |
|
電壓等級 |
600V rms, CAT III |
|
|
V/A/Hz 顯示 |
|
真有效值電壓 (交流+直流) 量程： |
5.000 V, 50.00 V, 500.0 V, 1250 V* |
|
準確度： |
±(1% + 10 個字) |
|
真有效值電流(交流＋直流) 量程： |
50.00 A, 500.0 A, 5.000 kA, 50.00 kA, 1250 kA |
|
準確度： |
±(1% + 10 個字) |
|
頻率 量程： |
40.0 to 15.9 kHz |
|
準確度： |
±(0.5% + 2 個字) |
|
CF 波峰因數 量程： |
1.0 - 10.0 |
|
準確度： |
±(0.5% + 1 個字) |
|
|
功率顯示 |
|
瓦特、伏安（VA）、乏（VAR） |
|
|
單相和3相，3相平衡負載 |
|
量程： |
250 W - 1.56 GW |
|
準確度： |
±(4% + 4 個字) 基波功率 |
|
準確度： |
± (2 % + 6 個字) 總功率 |
|
功率因數 量程： |
0 - 1.0 |
|
準確度： |
±0.04 |
|
位移功率因數, Cos .F 量程： |
0.25 - 0.9 |
|
準確度： |
±0.04 |
|
量程： |
0.90 - 1.0 |
|
準確度： |
±0.03 |
|
基波頻率 量程： |
40.0 至 70.0 Hz |
|
準確度： |
±(0.5% + 2 個字) |
|
|
諧波顯示 |
|
電壓、電流、頻率 量程： |
基波 到 51次諧波 |
|
準確度： |
|
|
基波： |
VA ±(3% + 2 個字) W ±(5% + 2 個字) |
|
2 至 31次諧波： |
VA ±(5% +3 個字) W ±(10% +10 個字) |
|
32 至 51次諧波： |
VA ±(15% +5 個字) W ±(30% +5 個字) |
|
基波頻率 量程： |
40 Hz 至 70 Hz |
|
準確度： |
±0.25 Hz |
|
相位 量程： |
電壓（V）、電流（A） (基波對諧波) |
|
準確度： |
±3º 至 ±15º |
|
量程： |
功率（W） (電壓基波 對 電流諧波) |
|
準確度： |
±5º 至 ±15º |
|
K 因數 (電流和功率) 量程： |
1.0 至 30.0 |
|
準確度： |
±10% |
|
THD 總諧波失真 量程： |
0.00 - 99.99 |
|
準確度： |
±(3% + 8 個字) |
|
|
驟降和驟升 |
|
記錄時間： |
4 分鐘 至 16 天 (可選) |
|
實際Vrms 、最大Vrms、最小(AC + DC) 量程： |
5.000V, 50.00V, 500.0V, 1250V* |
|
準確度： |
讀數±(2% +10 個字); 光標讀數 ± (2% + 12 個字) |
|
實際Arms、最大Arms、最小(AC + DC) 量程： |
50.00A, 500.0A, 5.000 kA, 50.00 kA |
|
準確度： |
±(2% +10 個字) |
|
|
瞬變捕捉 |
|
最小脈寬： |
40 ns |
|
輸入1 的有用帶寬： |
直流 至 1 MHz |
|
瞬態事件的數量 |
40 |
|
電壓門限設置： |
參考之上或之下的20%, 50%, 100%, 200% |
|
|
電阻、電容、二極管、通斷 |
|
電阻量程: |
500.0 Ω, 5.000 kΩ, 50.00 kΩ, 500.0 kΩ, 5.000 MΩ, 30.00 MΩ |
|
電阻準確度： |
±(0.6% + 5 個字) |
|
電容量程： |
50.00 nF, 500.0 nF, 5.000 µF, 50.00 µF, 500.0 µF |
|
電容準確度： |
±(2% + 10 個字) |
|
二極管電壓： |
準確度 ±(2% + 5 個字) |
|
通斷： |
在< 30 Ω ± 5 Ω時發出蜂鳴聲 |
|
最大電流： |
0.5 mA |
|
|
突入電流 |
|
突入時間： |
1 s, 5 s, 10 s, 50 s, 100 s, 5 min |
|
電流量程： |
1 A, 5 A, 10 A, 50 A, 100 A, 500 A, 1000 A |
|
準確度： |
±5% 滿度 |
|
|
溫度（使用附件） |
|
量程： |
-100 °C - 400 °C |
|
準確度： |
±(0.5% + 5 個字) |
|
|
示波顯示 |
|
測量： |
直流、交流、交流+直流、峰值、峰－峰值、頻率、占空比、相位、脈寬、波峰因數 |
|
時間范圍： |
20 ns/div 至 60 s/div |
|
最大采樣率： |
25 MS/s |
|
帶寬 電壓通道 [1]: |
20 MHz（在輸入處），使用VPS40探頭時為20 MHz (Fluke43B 中已含)，1 MHz（使用 TL24 測試線） |
|
電流通道 [2]: |
15 kHz （在輸入處），10 kHz（使用電流鉗） |
|
耦合： |
交流、直流(10 Hz - 3 dB) |
|
垂直靈敏度： |
5 mV/div 至 500V/div |
|
垂直分辨率： |
8 bit (256 級) |
|
記錄長度： |
512 采樣點/通道 |
|
時基模式： |
正常、滾動、單次 |
|
預觸發： |
最大10 個柵格 |
|
觸發源： |
輸入 1 、輸入 2 或自動選擇 |
|
觸發模式： |
自動即觸即測（Connect-and-View™）、Free Run和單次觸發 |
|
即觸即測（Connect-and-View™）： |
根據信號模式自動觸發 自動調節觸發、時基和幅值，顯示穩定的波形 |
|
|
存儲器 |
|
|
記錄 |
|
記錄時間： |
4 分鐘 至 16 天 (可選) |
|
參數： |
從以下參數組中選擇一個或兩個參數： 電壓/安培/赫茲 瓦特、伏安（VA）、乏（VAR）、功率因數（PF）、位移功率因數（DPF）、頻率 諧波、總諧波失真（THD）、電壓（基波和諧波）、安培（基波和諧波）、瓦特（基波和諧波） 頻率（諧波）、%（諧波）、相位（諧波）、K因數 溫度 電阻、二極管、通斷、電容 示波：直流電壓、直流電流、交流電壓、交流電流、頻率 正或負向脈寬、相位、正向或負向占空比、最大峰值、最小峰值、（最小－最大）峰值、波峰因數 |
|
|
