首頁 > 產品展示 > 通用電子測試 > 電能質量測試儀 >

Fluke 345 電能質量鉗型分析儀表

名稱：電能質量測試儀

品牌：

型號：

簡介：Fluke 345 電能質量鉗型分析儀表符合最高安全標準：600 V CAT IV 電能分析儀可以用在進線口處 Fluke 345 電能質量鉗型分析儀表在信噪環境下準確測量：由于配備低通濾波器，即使電力負載中存在失真波形，鉗型表也能...

國家高新技術企業
科技創新小巨人
ISO9001認證

申請服務

獲取報價申請演示保修/維修/計量校準等服務

產品介紹

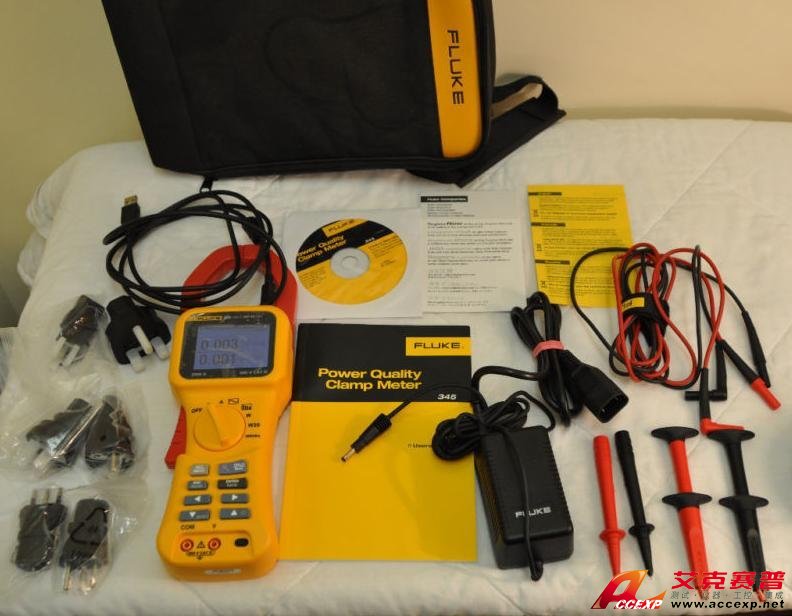

Fluke 345 電能分析儀非常適合檢修可變負載的電能質量故障。Fluke 345 電能質量鉗型分析儀表包含：F345 電能質量鉗型表柔軟便攜包電能記錄軟件測試線鱷魚夾測試探針 USB 電纜國際交流適配器/轉接盒英文版印刷用戶手冊多語言手冊光盤。
交流/直流電流：無需切斷電路即可測量交流電流（最高 1400 A）和直流電流（最高 2000 A）
Fluke 345 電能質量鉗型分析儀表符合最高安全標準：600 V CAT IV 電能分析儀可以用在進線口處

Fluke 345 電能質量鉗型分析儀表在信噪環境下準確測量：由于配備低通濾波器，即使電力負載中存在失真波形，鉗型表也能進行準確的測量
數據記錄：可對任何電能質量參數（包括諧波）進行幾分鐘甚至一個多月的記錄，從而發現間歇性故障
檢驗電池：直接測量電池和直流系統的直流波動 (%)
排除諧波故障：以數字或圖形形式分析和記錄諧波
Fluke 345 鉗表涌入電流：捕獲和分析令人討厭的電流波動（3 秒至 300 秒）
簡單易用：用于顯示波形和趨勢的寬大背光顯示屏，方便確認電能測方式儀設置
三相電能：內置平衡負載功能
Fluke 345 電能質量鉗型分析儀表查看圖形和生成報告：將電能分析儀與隨附電能記錄軟件配合使用

Fluke 345電流測量 (dc, dc rms, ac rms)

量程

0 至 2000 A dc 或 1400 ac rms

自動量程調整功能

40 A / 400 A / 2000 A

分辨率

	10 mA（40 A 量程）
	100 mA（400 A 量程）
	1 A（2000 A 量程）

準確度：dc 和 dc rms

I > 10 A：	± 1.5 % 讀數 ± 5 位數字
I < 10 A：	± 0.2 A

準確度：AVG

I > 10 A：	± 3 % 讀數 ± 5 位數字
I < 10 A：	± 0.5 A

準確度：Pk

I > 10 A：	± 5 % 讀數 ± 5 位數字
I < 10 A：	± 0.5 A

準確度：AHr

I > 10 A：	± 2 % 讀數 ± 5 位數字
I < 10 A：	± 0.5 AHr

準確度：CF（峰值系數）

1.1 ≤ CF < 3：	± 3 % 讀數 ± 5 位數字
3 ≤ CF < 5：	± 5 % 讀數 ± 5 位數字
分辨率：	0.01

準確度：RPL（波動）

2 % ≤ RPL < 100 %：	± 3 % 讀數 ± 5 位數字
100 % ≤ RPL < 600 %：	± 5 % 讀數 ± 5 位數字
分辨率：	0.1 %
Idc > 5 A，Iac > 2 A

Fluke 345 電能質量鉗型分析儀表電壓測量 (dc, dc rms, ac rms)

量程

0 至 825 V dc 或 ac rms

自動量程調整功能

4 V / 40 V / 400 V / 750 V

分辨率

	1 mV（4 V 量程）
	10 mV（40 V 量程）
	100 mV（400 V 量程）
	1 V（750 V 量程）

準確度：dc 和 dc rms

V > 1 V：	± 1 % 讀數 ± 5 位數字
V < 1 V：	± 0.02 V

準確度：AVG

V > 1 V：	± 3 % 讀數 ± 5 位數字
V < 1 V：	± 0.03 V

準確度：Pk

V > 1 V：	± 5 % 讀數 ± 5 位數字
V < 1 V：	± 0.03 V

準確度：CF（峰值系數）

1.1 ≤ CF < 3：	± 3 % 讀數 ± 5 位數字
3 ≤ CF < 5：	± 5 % 讀數 ± 5 位數字
分辨率：	0.01

準確度：RPL（波動）

2 % ≤ RPL < 100 %：	± 3 % 讀數 ± 5 位數字
100 % ≤ RPL < 600 %：	± 5 % 讀數 ± 5 位數字
分辨率：	0.1 %
Vdc > 0.5 V，Vac > 0.2 V

均為直流測量，15 Hz 至 1 kHz
最大過載 1,000 V rms
電壓 rms 是真有效值測量 (ac + dc)

Fluke 345 電能質量鉗型分析儀表諧波

THD（總諧波失真）

1 % ≤ THD < 100 %：	± 3 % 讀數 ± 5 位數字
100 % ≤ THD < 600 %：	± 5 % 讀數 ± 5 位數字
分辨率：	0.1 %

DF（失真系數）

1 % ≤ DF < 100 %：	± 3 % 讀數 ± 5 位數字
分辨率：	0.1 %
H02 ≤ Vharm < H13：	± 5 % ± 2 位數字
H13 ≤ Vharm ≤ H30：	± 10 % ± 2 位數字

所有測量最多達第 30 個諧波（第 40 個諧波適用于 15 Hz 至 22 Hz）
基波頻率范圍：F₀ 15 Hz 至 22 Hz 和 45 Hz 至 65 Hz
Vacrms > 1V

Fluke 345 電能質量鉗型分析儀表VA 測量（單相和三相）(dc, dc rms, ac rms)

量程

0 至 1650 kVA dc 或 1200 kVA ac

自動量程調整功能

4 kVA，40 kVA，400 kVA，1650 kVA

分辨率

	1 VA（4 kVA 量程）
	10 VA（40 kVA 量程）
	100 VA（400 kVA 量程）
	1 kVA（1200 kVA 量程）

準確度

VA > 2 kVA：	2.5 % 讀數 ± 5 位數字
VA < 2 kVA：	± 0.08 kVA

VAR 測量（單相和三相）

量程

0 至 1250 kVAR

自動量程調整功能

4 kVAR，40 kVAR，400 kVAR，1200 kVAR

分辨率

	1 VAR（4 kVAR 量程）
	10 VAR（40 kVAR 量程）
	100 VAR（400 kVAR 量程）
	1 kVAR（1200 kVAR 量程）

準確度

VAR > 4 kVAR：	± 2.5 % 讀數 ± 5 位數字
VAR < 4 kVAR：	± 0.25 kVAR

功率系數范圍

0.3 < PF < 0.99

Fluke 345 電能質量鉗型分析儀表功率系數（單相和三相）

量程

0.3（電容性）至 1.0 和 1.0 至 0.3（感應性）（72.5°（電容性）至 0° 和 0° 至 72.5°（感應性））

分辨率

0.001

準確度

± 3°

頻率范圍

15 Hz 至 1 kHz

頻率測量（電流或電壓源）

量程

15 Hz 至 1 kHz

分辨率

0.1 Hz

準確度

	15 至 22 Hz ± 0.5 % 讀數
	40 至 70 Hz ± 0.5 % 讀數
	15 至 1000 Hz ± 1 % 讀數

電流范圍

10 A 至 1400 A rms

電壓范圍

1 V 至 825 V rms
