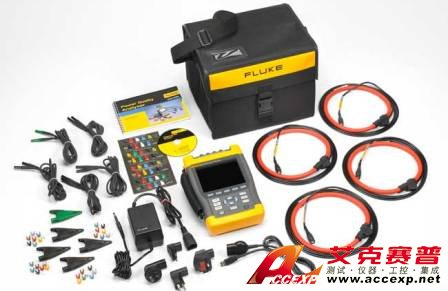

F434電能功率分析儀技術數據 |
|
輸入 |
|
數量 |
4個電壓和電流（3相+中性點） |
|
最大電壓 |
電壓有效值1000 Vrms (電壓峰值6 kV peak) |
|
最高采樣速度 |
各個通道同步，200 kS/s |
|
|
電壓/電流/頻率 |
|
電壓有效值Vrms (AC + DC) |
|
|
測量范圍 |
1 ... 1000 V |
|
精度 |
0.1% of Vnom |
|
|
|
Vpeak |
|
|
測量范圍 |
1 ... 1400 V |
|
精度 |
5% of Vnom |
|
|
|
波形因數CF，電壓 |
|
|
測量范圍 |
1.0 ... > 2.8 |
|
精度 |
±5% |
|
|
|
Arms (AC + DC) |
|
|
測量范圍 |
0 ... 20 kA |
|
精度 |
±0.5% ± 5個字 |
|
|
|
Apeak |
|
|
測量范圍 |
0 ... 5.5 kA |
|
精度 |
5% |
|
|
|
波形因數CF，電流 |
|
|
測量范圍 |
1 ... 10 |
|
精度 |
±5% |
|
|
|
Hz 50 Hz nominal |
|
|
測量范圍 |
42.50 ... 57.50 Hz |
|
精度 |
±0.01 Hz |
|
|
驟升驟降 |
|
Vrms (AC+DC) ² |
|
|
測量范圍 |
0.0% … 100%標稱電壓 |
|
精度 |
±0.2% 標稱電壓 |
|
|
|
Arms (AC+DC) ² |
|
|
測量范圍 |
0 ... 20 kA |
|
精度 |
±1% ±5個字 |
|
|
諧波 |
|
諧波 (間諧波) (n) |
|
|
測量范圍 |
DC, 1..50; (關, 1..49)，依據IEC 61000-4-8進行測量 |
|
|
|
Vrms |
|
|
測量范圍 |
0.0 … 1000 V |
|
精度 |
±0.05% 標稱電壓 |
|
|
|
Arms |
|
|
測量范圍 |
0.0 … 4000 mV x 電流鉗變比 |
|
精度 |
±5% ±5個字 |
|
|
|
Watts |
|
|
測量范圍 |
取決于電流鉗和電壓變比 |
|
精度 |
±5% ± n x 2% 讀數, ± 10個字 |
|
|
|
DC電壓 |
|
|
測量范圍 |
0.0 … 1000 V |
|
精度 |
±0.2%標稱電壓 |
|
|
|
THD |
|
|
測量范圍 |
0.0 … 100.0% |
|
精度 |
±2.5% V和A (± 5% Watt) |
|
|
|
Hz |
|
|
測量范圍 |
0 … 3500 Hz |
|
精度 |
± 1 Hz |
|
|
|
相角 |
|
|
測量范圍 |
-360º ... +360º |
|
精度 |
± n × 1.5º |
|
|
功率和能量 |
|
Watt, VA, VAR |
|
|
測量范圍 |
1.0 … 20.00 MVA¹ |
|
精度 |
±2% ±？ Counts 請確認英文具體數字 |
|
|
|
kWh, kVAh, kVARh |
|
|
測量范圍 |
00.00 …200.0 GVAh¹ |
|
精度 |
± 1.5% ± 10個字 |
|
|
|
|
功率因數/ Cos Ф / DPF |
|
|
測量范圍 |
0…1 |
|
精度 |
± 0.03 |
|
|
閃變 |
|
短閃Pst (1 min), Pst, 長閃Plt, PF5 |
|
|
測量范圍 |
0.00 … 20.00 |
|
精度 |
±5% |
|
|
不平衡 |
|
電壓 |
|
|
測量范圍 |
0.0 … 5.0% |
|
精度 |
±0.5% |
|
|
|
|
電流 |
|
|
測量范圍 |
0.0 … 20% |
|
精度 |
± 1% |
|
|
瞬變捕捉 |
|
電壓 |
|
|
測量范圍 |
±6000 V |
|
精度 |
±2.5% 電壓有效值 |
|
最小分辨率 |
5 µs (200kS/s 采樣率) |
|
|
涌流模式 |
|
Arms (AC+DC) |
|
|
測量范圍 |
0.000 … 20.00 kA¹ |
|
精度 |
±1%± 5個字 |
|
|
|
|
涌流持續時間(可選) |
|
|
測量范圍 |
7.5 s ... 30 min |
|
精度 |
±20 ms (Fnom = 50 Hz) |
|
|
自動趨勢記錄 |
|
采樣率 |
5 個/sec ，每個通道同步連續采樣 |
|
存儲 |
1800 每個讀數的 min, max和avg值 |
|
記錄時間 |
長至450天 |
|
縮放 |
水平縮放高至13倍 |
|
|
存儲 |
|
屏幕和數據 |
50, 內存分為數據記錄、屏存和數據設置 |
|
|
注意 |
|
¹ |
取決于電流鉗的變比 |
|
² |
電壓基于1個周波進行測量，從零點開始，每半周刷新一次 |
|
