美國理想 IDEAL 800系列電能質量分析儀
名稱：電能質量測試儀
品牌：
型號：
簡介：美國理想IDEAL 800系列電能質量分析儀有如下型號：61-805，61-806，61-807及61-805X，61-806X，測試項目包括如下項目： 真有效值測量 單相三相測量 數據存儲（1MB內存） 4個電壓通道 3個電流通道 自動設...
申請服務
- 產品介紹
美國理想IDEAL 800系列電能質量分析儀型號：61-805，61-806，61-807及61-805X，61-806X，測試項目包括如下項目：
· 真有效值測量
· 單相三相測量
· 數據存儲（1MB內存）
· 4個電壓通道
· 3個電流通道
· 自動設置量程
· 記錄最大/最小值
· 能量與諧波分析程序
· PowerVision分析軟件
· 可選程序：
- 擾動
- 檢查儀表
- 快速檢查
· 輕型便攜設計
· 便于使用的按鍵操作
· 密碼保護屏幕設置
· 160×160點陣液晶
· 用戶數據采集
· 實時時鐘
· 可編程觸發點與觸發時間
· 自動關閉屏幕顯示
· 可充電Ni-Cad電池
· 智能電池充電系統
IDEAL 800系列電能質量分析儀在單相和三相電能系統上，可進行4種可編程測量和分析電能質量。瞬時讀取測量結果，包括：數據列表、柱形圖和單獨波形，IDEAL 800系列電能質量分析儀便于分析工作現場的數據。帶有實時時鐘和1MB內存，電能分析儀存儲的數據可上傳至個人計算機，用PowerVisionTM軟件深入分析。是市場上最為通用和易于使用的電能質量測試設備。
IDEAL 800系列電能質量分析儀能量與諧波分析程序是理想電能分析儀的標準配置。分別提供擾動、檢查儀表、快速檢查程序。這些程序可讓用戶用單一設備檢測電能質量的其它方面。
IDEAL 800系列電能質量分析儀功率與能量測量：
· 千瓦（kW）
· 伏安（VA）
· 感性無功功率（kvarL）
· 容性無功功率（kvarC）
· 功率因數（PF）
· 頻率（Hz）
· 千瓦時（kWh），每小時無功電能（kvarhL，kvarhC）
諧波測量
· 總諧波畸變（％THD）
· 諧波因數分解（FFT）至51次諧波
|

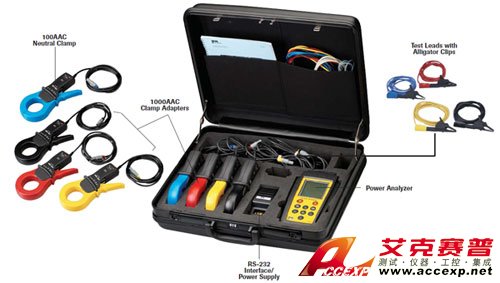

配置項目
|
|||||
|
805型分析儀
|
●
|
●
|
|
|
|
|
806型分析儀
|
|
|
●
|
●
|
●
|
|
1000A交流鉗形適配器（3支）
|
●
|
|
●
|
|
●
|
|
100 A交流鉗形適配器（1支）
|
|
|
|
|
●
|
|
帶鱷魚夾的測試線（4條）
|
●
|
●
|
●
|
●
|
●
|
|
電源/RS-232接口與線纜
|
●
|
●
|
●
|
●
|
●
|
|
中文PowerVisionTM分析軟件
|
●
|
●
|
●
|
●
|
●
|
|
手提箱
|
●
|
●
|
●
|
●
|
●
|
|
產品型號
|
功能描述
|
鉗口尺寸
|
|
61-811
|
1000AAC電流鉗（1套3支）
|
φ5.5cm
|
|
61-812
|
500AAC電流鉗（1套3支）
|
φ5.5cm
|
|
61-813
|
100AAC電流鉗（1套1支）
|
φ5.5cm
|
|
61-820
|
100AAC電流鉗（1套3支）
|
φ2cm
|
|
61-821
|
100AAC電流鉗（1套1支）
|
φ2cm
|
|
61-819
|
5AAC電流鉗（1套3支）
|
φ2cm
|
|
61-814
|
5AAC電流鉗（1套1支）
|
φ2cm
|
|
61-810
|
2000/200AAC電流鉗（1套3支）
|
6×12 cm
|
|
61-457
|
200/2000/20000AAC柔性電流適配器（1套3支）
|
周長105cm
|
|
程序選件型號
|
功能描述
|
|
61-815
|
干擾測量程序
|
|
61-818
|
閃變測量程序
|
|
61-816
|
快速表計檢查
|
|
61-817
|
電機啟動測量程序
|
|
項目
|
61-805
|
61-806/807
|
|
|
儀表電源
|
|
||
|
外接電源電壓
|
100VAC-240VAC轉12VDC
|
||
|
頻率
|
50-60Hz
|
||
|
功耗
|
15VA
|
||
|
內部電池
|
充電電池
|
||
|
運行溫度
|
0－40℃
|
||
|
運行濕度
|
低于31℃時為80％，40℃時線性下降至50％
|
||
|
海拔高度
|
≤2000m
|
||
|
安全等級
|
CAT III-600V，符合EN61010
|
||
|
污染等級
|
2
|
||
|
電壓測量
|
|
||
|
測量范圍
|
600VAC(相線－零線有效值)
866VAC(相線－相線有效值)
|
||
|
量程轉換方式
|
自動轉換
|
||
|
其它電壓等級
|
通過電壓互感器接入
|
||
|
電壓頻率
|
45－65Hz
|
||
|
電壓測量方式
|
三相三線，三相四線、3PT-2CT、單相、分相
|
||
|
電流測量
|
|
||
|
測量范圍
|
0.01AAC-20kAAC
|
||
|
電流適配器變比
|
可在儀表中設置
|
||
|
測量單位
|
根據量程自動轉換
|
||
|
電流通道
|
3通道
|
3/4通道
|
|
|
精度等級
|
注：保證精度的測量環境：
溫度范圍：5℃－45℃
功率因數：0.5-1
量程范圍：5％－100％
電流及電壓互感器精度不計入在內
|
||
|
電壓
|
0.5%±2字
|
||
|
電流
|
主機系統誤差：0.5%±2字
帶電流適配器后系統測量誤差：1.0%±2字
注：評估電流測量誤差時，被測電流需在適配器5％-100％量程內
|
||
|
有功功率
|
1.0%±2字
|
||
|
無功功率
|
1.0%±2字
|
||
|
存儲與通信
|
|
||
|
內存
|
1MB
|
||
|
RS232輸出
|
串口輸出
|
||
|
波特率
|
用戶選擇：1200，2400，4800，9600，19200，38400
|
||
|
機械參數
|
|
||
|
顯示
|
160×160點陣，帶背光液晶
|
||
|
操作
|
通過鍵盤
|
||
|
外形
|
220×60×130mm
|
||
|
重量
|
0.8kg
|
||
|
相關標準
|
EN60664，EN610110,EN61036，VDE110，UL94
|
||
|
電磁輻射
|
EN61000-3-2(1995)，諧波
EN61000-3-3(1995),電壓波動
EN50081-2(1993),工業級輻射
EN55011(1994):傳導（EN55022-B級）
EN55011(1994):輻射（EN55022-A級）
|
||
|
電磁防護
|
ENV50140(1993),射頻輻射域的電磁輻射
EN61000-4-4(1995)，EFT爆發
ENV50141(1993),射頻一般模式
EN61000-4-8(1995),50Hz水平場
EN50082-1(1997)，住宅級防護
EN61000-4-5(1995)，醫用
EN61000-4-11(1994),中斷
|
||
