TES 6830+6802(1000A)電力品質分析儀
名稱：電能質量測試儀
品牌：
型號：
簡介：電力品質分析儀6830+6802(1000A) 技術特點: 可設定CT比(1 to 600)與PT比(1 to 3000) 同時顯示電壓與電流波形，以了解兩者關系 顯示系統最大需求 ( 平均耗電量 AD 用 W ， KW ， MW 表示 )...
- 產品介紹
電力品質分析儀6830+6802(1000A) 技術特點:
可設定CT比(1 to 600)與PT比(1 to 3000)
同時顯示電壓與電流波形，以了解兩者關系
顯示系統最大需求 ( 平均耗電量 AD 用 W ， KW ， MW 表示 )
顯示系統最大需求 ( 最大需求 MD 用 W ， KW ， MW 表示， 使用者可設定評估時間)
適用各種電力系統 (三相四線、三相三線、單相兩線、單相三線)
電流電壓都是真均方根值 (True RMS)
真實功率，瓦特 (W ， KW ， MW ， GW)
在功率 (VA ， KVA ， MVA) ，虛功率 (VAR ， KVAR ， MVAR)
功率因素 (PF) ，相角 (Φ)
瓦特小時，耗電度數 (WH ， KWH ， KVARH ， PFH)
電流測量從 0.1mA 到 3000A ， 可測小型IT待機耗電量到大型電力系統的最大需求
一個畫面同時顯示35個三相四線的電力參數
可設定CT比(1 to 600)與PT比(1 to 3000)
同時顯示電壓與電流波形，以了解兩者關系
顯示系統最大需求 ( 平均耗電量 AD 用 W ， KW ， MW 表示 )
顯示系統最大需求 ( 最大需求 MD 用 W ， KW ， MW 表示， 使用者可設定評估時間)
有背光的大型點陣矩陣LCD顯示
光學式 USB介面
內建時鐘及萬年歷，配合記錄使用
電流電壓諧波分析可高達99次
一個畫面同時顯示波形與50個諧波
高速度取樣速度(每周期1024點)來確實顯示波形，并指出最大最小峰值
諧波總量百分比 (%THD-F) 分析

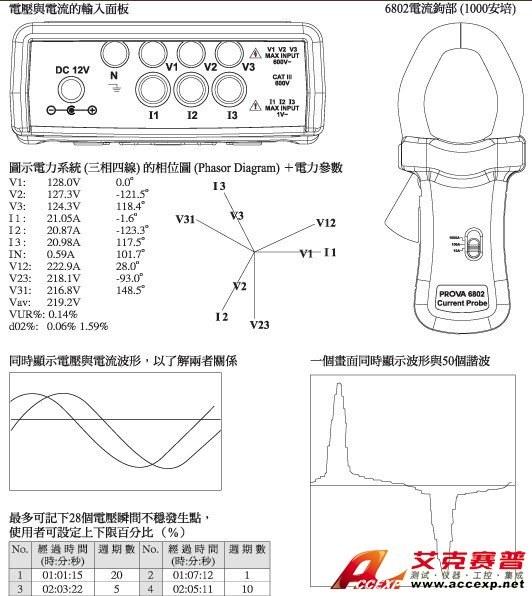

示各種電力系統相位圖(Phasor Diagram)，以了解各相間的電壓電流關系
偵測電壓瞬間不穩，記下28個發生點(時間+幾個周期)，使用者可設定上下限百分比 (%)
顯示三相電壓不平衡比值 (VUR)
顯示三相電壓不平衡因百分比 (d0% ,d2%)
顯示中性線不平衡的電流 (In)
記憶容量可紀錄三相四線系統17000筆資料，使用者可設定定時記錄的時間 (2到6000秒)
可即時輸出波形、電力系統參數或100個諧波等資料
部直徑(Model 3007 為軟性感測器直徑)∶ -Model 6801 30mm(approx) -Model 6802 55mm(approx),64*24mm(bus bar) -Model 3007 170mm(approx)
AC(交流)瓦特(50或60Hz,PF(功率因素)0.5到1.CT(比流器比值)=1)
AC(交流)電流( 50 或 60Hz,自動檔位，真均方根值，波峰因素<4，CT=1)
可設定CT比(1 to 600)與PT比(1 to 3000)
同時顯示電壓與電流波形，以了解兩者關系
顯示系統最大需求 ( 平均耗電量 AD 用 W ， KW ， MW 表示 )
顯示系統最大需求 ( 最大需求 MD 用 W ， KW ， MW 表示， 使用者可設定評估時間)
適用各種電力系統 (三相四線、三相三線、單相兩線、單相三線)
電流電壓都是真均方根值 (True RMS)
真實功率，瓦特 (W ， KW ， MW ， GW)
在功率 (VA ， KVA ， MVA) ，虛功率 (VAR ， KVAR ， MVAR)
功率因素 (PF) ，相角 (Φ)
瓦特小時，耗電度數 (WH ， KWH ， KVARH ， PFH)
電流測量從 0.1mA 到 3000A ， 可測小型IT待機耗電量到大型電力系統的最大需求
一個畫面同時顯示35個三相四線的電力參數
可設定CT比(1 to 600)與PT比(1 to 3000)
同時顯示電壓與電流波形，以了解兩者關系
顯示系統最大需求 ( 平均耗電量 AD 用 W ， KW ， MW 表示 )
顯示系統最大需求 ( 最大需求 MD 用 W ， KW ， MW 表示， 使用者可設定評估時間)
有背光的大型點陣矩陣LCD顯示
光學式 USB介面
內建時鐘及萬年歷，配合記錄使用
電流電壓諧波分析可高達99次
一個畫面同時顯示波形與50個諧波
高速度取樣速度(每周期1024點)來確實顯示波形，并指出最大最小峰值
諧波總量百分比 (%THD-F) 分析
示各種電力系統相位圖(Phasor Diagram)，以了解各相間的電壓電流關系
偵測電壓瞬間不穩，記下28個發生點(時間+幾個周期)，使用者可設定上下限百分比 (%)
顯示三相電壓不平衡比值 (VUR)
顯示三相電壓不平衡因百分比 (d0% ,d2%)
顯示中性線不平衡的電流 (In)
記憶容量可紀錄三相四線系統17000筆資料，使用者可設定定時記錄的時間 (2到6000秒)
可即時輸出波形、電力系統參數或100個諧波等資料
部直徑(Model 3007 為軟性感測器直徑)∶ -Model 6801 30mm(approx) -Model 6802 55mm(approx),64*24mm(bus bar) -Model 3007 170mm(approx)
AC(交流)瓦特(50或60Hz,PF(功率因素)0.5到1.CT(比流器比值)=1)
| 范圍 | 解析度 | 讀值準確度 (6800+6801) | 讀值準確度 (6800+6802) | 讀值準確度 (6800+3007) |
| 5.0 – 99.9W | 0.1W | ±1% ± 0.8 w | ±1% ± 0.8 w | ±1% of Range |
| 1.000 – 9.999 KW | 0.001 KW | ±1% ± 8 w | ±1% ± 8 w | ±1% of Range |
| 10.00 – 99.99 KW | 0.01 KW | ±1% ± 8 0w | ±1% ± 8 0w | ±1% of Range |
| 100.0 – 999.9 KW | 0.1 KW | ±1% ± 0.8kw | ±1% ± 0.8kw | ±1% of Range |
| 1000 – 9999 KW | 1 KW | ±1% ± 8kw | ±1% ± 8kw | ±1% of Range |
| 0.000 – 9.999MW | 0.001MW | – | ±1% ± 8 0kw | – |
AC(交流)電流( 50 或 60Hz,自動檔位，真均方根值，波峰因素<4，CT=1)
| 范圍 | 解析度 | 讀值準確度 | |
| 6800+6801 | 0.050 – 9.999A | 0.00A | ±0.5% ± 0.05A |
| 10.00 – 60.00A | 0.01A | ±0.5% ± 0.5A | |
| (超載保護 AC200A) | 60.00 – 99.99A | 0.01A | ±0.1% ± 0.5A |
| 6800+6802 | 0.04 – 10.00A | 0.01A | – |
| 0.4A – 100.0A | 0.1A | ±0.5% ± 0.5A | |
| (超載保護 AC2000A) | 4.0 – 1000.0A | 1A | ±0.5% ± 5A |
| 6800+ 3007 | 4 – 300A | 0.1A | ±1% of Range |
| 300.0 – 999.9A | 0.1A | ±1% of Range | |
| (超載保護 AC3500A) | 1000 – 3000A | 1A | ±1% of Range |
| 一般規格 | |
| 鉤部直徑 Φ(6801) | 約30mm |
| 鉤部直徑Φ(6802) | 約55mm(approx.), 64 X 24mm(Bus Bar) |
| 電池規格 | 1.5V SUM-3 x 8 |
| 顯示 | 有背光的大型點矩陣LCD |
| 耗電量 | 約140mA |
| 外部直流電源 | 直流12V的變壓器 (為了操作安全，一定要有600V耐壓保護) |
| 每周期取樣速度 | 1024 |
| LCD顯示更新速度 | 1 times / sec. |
| 操作溫度 | -10°C to 50°C |
| 操作濕度 | < 85% relative |
| 儲存溫度 | -20°C to 60°C |
| 儲存濕度 | < 75% relative |
| 重量(6800) | 1160g (包括八個電池) |
| 重量(6801) | 200g |
| 重量(6802) | 600g |
| 尺寸(6800) | 257 (L) x 155 (W) x 57 (H) mm ,10.1"(L) x 6.1" (W) x 2.3" (H) |
| 尺寸(6801) | 210 (L) x 62 (W) x 36 (H) mm ,8.3 " (L) x 2.5" (W) x 1.4" (H) |
| 尺寸(6802) | 244 (L) x 97 (W) x 46 (H) mm ,9.6 " (L) x 3.8" (W) x 1.8" (H) |
| 附件 | 四條測試棒與四個鱷魚夾，攜帶用背袋x1，說明書x1，電池1.5V x 8 |
