Siemens西門子 BATTERY S7 BC 294
名稱：PLC可編程邏輯控制器
品牌：
型號：
簡介：Siemens西門子 BATTERY S7 BC 294 6ES7 291-8BA20-0XA0 SIMATIC S7-200 — 附件 STEP 7/MICRO-WIN •WINDOWS 標準 參數化...
申請服務
- 產品介紹
Siemens西門子 BATTERY S7 BC 294 6ES7 291-8BA20-0XA0
SIMATIC S7-200 — 附件

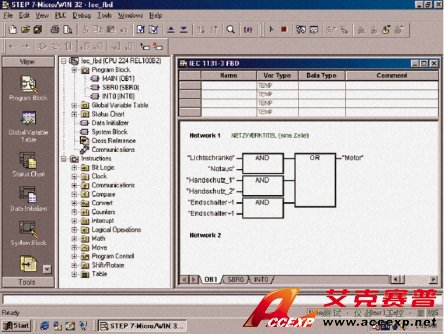

STEP 7/MICRO-WIN
•WINDOWS 標準
參數化代替帶多向導（用戶引導菜單）的編程
PID 控制
NETR/NETW（S7-200 通信）
HSC（高速計數器 = 快速計數器）
TD 200
通過主/子/中斷程序和數據塊進行結構化編程
KOP/FUP/AWL
可進行符號編程
通過指針進行 變址尋址
剪切/復制/粘貼網絡
通過調制解調器支持 S7-200 遠程編程
測試和故障診斷：運行單個循環、過載和狀態
將集成至 STEP 7 V5.x，輸入過程中的錯誤檢測和標識
為選定的 CPU 類型顯示可用操作和檢測變化范圍
對可選 CPU 內存模塊進行簡單編程
自動讀取硬件配置
位相關操作，定點運算
還可用于 21X 代（上一代）
STEP 7-Micro/WIN 指令庫
•USS 協議庫，用于直接調制 Siemens MM3 和 MM4 Micromaster 頻率轉換器；MODBUS 協議庫還可用于簡化與 MODBUS 主設備的通信
TP-Designer for TP 070
•適用于配置和參數化經濟型 TP070 觸摸面板
可以對 TP070 操作屏進行調整和配置。 獨立配置工具，甚至可以在沒有 STEP 7 Micro/WIN 系統的情況下運行
Micro Computing SIMATIC S7-200
•SIMATIC MicroComputing 可以使用標準 Windows 應用程序（例如 Excel）對 SIMATIC S7-200 數據實現經濟有效且方便的處理和可視化。
S7-200 PC Access V1.0 OPC-Server
•OPC 服務器作為 SIMATIC S7-200 與 PC 之間的橋梁。 使用標準 Windows 應用程序對 S7-200 數據進行處理和可視化。 單一許可
內存盒
•64 kB 或 256 kB，用于數據記錄、公式管理、Micro/WIN 項目存儲、文檔歸檔
S7-200 系統手冊
•提供德語版和英語版
CP 243-2 手冊
•包括 AS 接口基礎知識和程序示例
制造商部件號對照參考
庫存號 Siemens 部件號 庫存號 Siemens 部件號
488-6454 6ES78102CC030YX0 329-5582 6ES72918GE200XA0
488-6555 6ES78102CC030YX3 488-6628 6ES72988FA248AH0
425-0300 6ES78102MU000YX0 329-5605 6ES72906AA200XA0
488-6533 6ES78402CC010YX0 468-5829 6ES79013CB300XA0
425-0265 6ES78102ML000YX0 434-1967 6ES72741XF000XA0
329-5576 6ES72918BA200XA0 469-1701 6ES57288MA11
433-9548 6ES7 8302BC000YX0 488-6369 6ES72918GH230XA0
468-5835 6ES79013DB300XA0 488-6151 6ES72918GF230XA0
470-0029 6ES72741XH000XA0 488-6612 6ES72988FA248BH0
488-6381 6ES72971AA230XA0
488-6628 6ES72988FA248AH0
系列概覽Siemens S7-200 基本裝置 - 第 3 代
S7 可向用戶提供針對多種控制應用的強大解決方案，便于調整和擴展系統。 S7 屬于 PLC 系列，其允許用戶專門對其元件的選擇，以最適合其要求，并且是取得成功的 S5 系列的長期繼承者。 對于 S5 可以執行的所有操作，S7 均能夠以更快速且更簡便地完成。
當前的第 3 代 S7-200 以初始系列的成功為基礎，并且采用新的 CPU，以制作速度更快、功能更強的 PLC 系列。 隨著新的 224XP 的引入，CPU 的可用系列得以擴展，因為 CPU 具有數字、模擬和通信擴展模塊系列。
對于更快類型的應用，可以使用全系列內置中斷來輕松實現實時控制。 提供定時、通信、高速計數器、高速脈沖輸出和硬件中斷功能，并且實施優先級表意味著可同時執行所有中斷。
內置了與 S7-200 的通信功能。可通過長達 1200m 、具有多達 126 個節點的雙線網絡實現 PLC 之間通信。 在“自由端口”模式中，PLC 的 RS-485 端口以自由 ASC11 模式運行，這使其可與其他設備進行通信。
Siemens 的目標是盡可能使 S7-200 編程做到用戶友好，按照這一目標，MicroWin 編程軟件已得到進一步改進。 這些改進均有助于減少程序開發時間。 通過添加更多“向導”并改進現有“向導”可實現此目標。 這些改進有助于程序開發人員開發程序中更例行/復雜的部分，例如 TD200 配置、PID 環路配置、高速計數器配置等。提供上下文相關幫助，這意味著用戶只需手指點擊即可獲取所有所需信息。
•新型 CPU 硬件支持，提供可關閉運行模式編輯的選項，可獲取更多程序內存
CPU 224XP，支持板載模擬輸入/輸出和 2 個通信端口
CPU 226，提供附加輸入濾波器和脈沖捕捉設備
每個指令的處理時間為 0.22μs
•模塊化擴展，總計多達 256 路輸入/輸出（S7-221 除外）
強大的指令集和實時性能
通過 RS-485 通信端口進行編程
所有型號均具有 EEPROM 存儲器，用于存儲用戶程序
2 或 4 路 30kHz 脈沖序列輸出（僅限直流供電型號）
