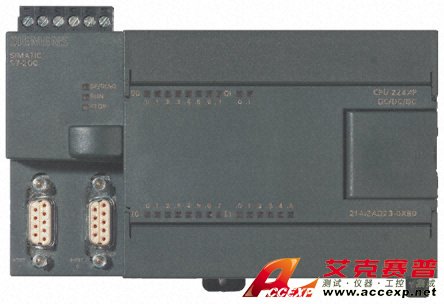

Siemens西門子 CPU 224XP AC/DC/RELAY
名稱：PLC可編程邏輯控制器
品牌：
型號：
簡介：Siemens西門子 CPU 224XP AC/DC/RELAY 6ES7 214 2BD23 0XB0 技術規格 模擬 I/O 數 2/1 電壓 100 → 240V交流 類型 PL...
申請服務
- 產品介紹
Siemens西門子 CPU 224XP AC/DC/RELAY 6ES7 214 2BD23 0XB0
技術規格
模擬 I/O 數 2/1
電壓 100 → 240V交流
類型 PLC
系列 SIMATIC S7-200
輸入 14
輸出 10
詳情Siemens S7-224XP CPU
•24 on board I/O
Analogue I/O: 2 Inputs/1 output
16kbytes programme memory
10kbytes data memory
2 x 200kHz high speed counter
2 x RS-485 comms interface
In-built real time clock
4 x 30kHz pulse train outputs
100kHz pulse train output (dc powered model only)
注Output ratings are 28.8Vdc maximum for transistor outputs (stock no. 488-6690), 30Vdc or 240Vac maximum for relay outputs (stock no. 488-6678).
系列概覽Siemens S7-200 基本裝置 - 第 3 代
S7 可向用戶提供針對多種控制應用的強大解決方案，便于調整和擴展系統。 S7 屬于 PLC 系列，其允許用戶專門對其元件的選擇，以最適合其要求，并且是取得成功的 S5 系列的長期繼承者。 對于 S5 可以執行的所有操作，S7 均能夠以更快速且更簡便地完成。
當前的第 3 代 S7-200 以初始系列的成功為基礎，并且采用新的 CPU，以制作速度更快、功能更強的 PLC 系列。 隨著新的 224XP 的引入，CPU 的可用系列得以擴展，因為 CPU 具有數字、模擬和通信擴展模塊系列。
對于更快類型的應用，可以使用全系列內置中斷來輕松實現實時控制。 提供定時、通信、高速計數器、高速脈沖輸出和硬件中斷功能，并且實施優先級表意味著可同時執行所有中斷。
內置了與 S7-200 的通信功能?？赏ㄟ^長達 1200m 、具有多達 126 個節點的雙線網絡實現 PLC 之間通信。 在“自由端口”模式中，PLC 的 RS-485 端口以自由 ASC11 模式運行，這使其可與其他設備進行通信。
Siemens 的目標是盡可能使 S7-200 編程做到用戶友好，按照這一目標，MicroWin 編程軟件已得到進一步改進。 這些改進均有助于減少程序開發時間。 通過添加更多“向導”并改進現有“向導”可實現此目標。 這些改進有助于程序開發人員開發程序中更例行/復雜的部分，例如 TD200 配置、PID 環路配置、高速計數器配置等。提供上下文相關幫助，這意味著用戶只需手指點擊即可獲取所有所需信息。
•新型 CPU 硬件支持，提供可關閉運行模式編輯的選項，可獲取更多程序內存
CPU 224XP，支持板載模擬輸入/輸出和 2 個通信端口
CPU 226，提供附加輸入濾波器和脈沖捕捉設備
每個指令的處理時間為 0.22μs
•模塊化擴展，總計多達 256 路輸入/輸出（S7-221 除外）
強大的指令集和實時性能
通過 RS-485 通信端口進行編程
所有型號均具有 EEPROM 存儲器，用于存儲用戶程序
2 或 4 路 30kHz 脈沖序列輸出（僅限直流供電型號）
